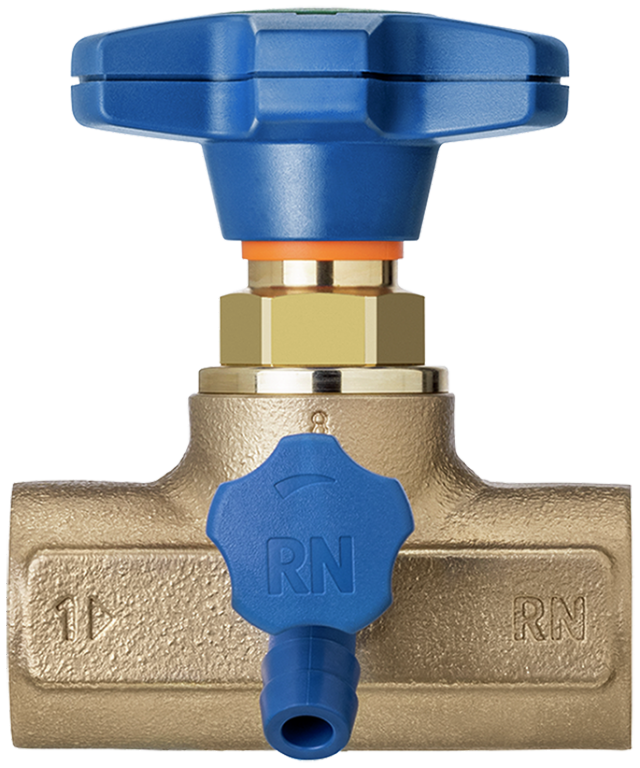

23102 Geradsitzventil
mit Entleerventil
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

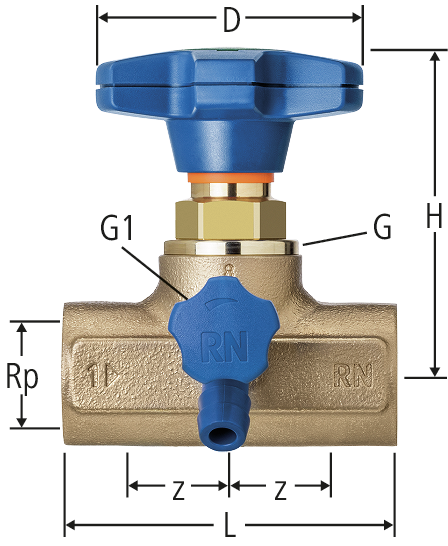

| Rp | G | G1 | D | z | L | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¼ | 60 | 17 | 60 | 67 | 3.61 | ½ | 23102.04 | 1 |
| 01 | 623.133 | ||||
|
|
|||||||||||||||||
| ¾ | ¾ | ¼ | 60 | 23 | 75 | 73 | 5.86 | ¾ | 23102.05 | 1 |
| 01 | 623.134 | ||||
|
|
|||||||||||||||||
| 1 | 1 | ¼ | 73 | 28 | 90 | 89 | 9.41 | 1 | 23102.06 | 1 |
| 01 | 623.135 | ||||
|
|
|||||||||||||||||
| 1¼ | 1¼ | ¼ | 73 | 34 | 105 | 96 | 16.13 | 1¼ | 23102.07 | 1 |
| 01 | 623.136 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Geradsitzventil |
| Grösse |
|
| Artikelnummer |
23102.04
|
