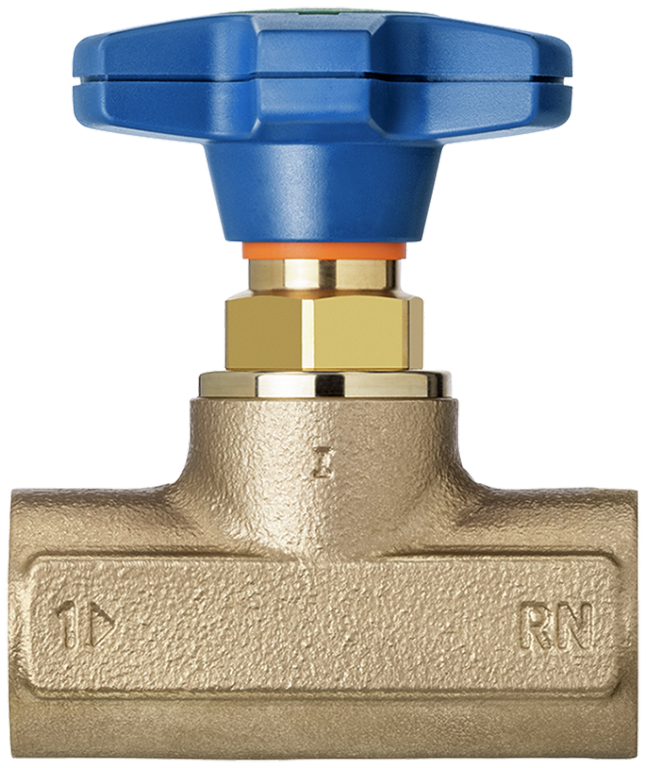

23100 Geradsitzventil
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

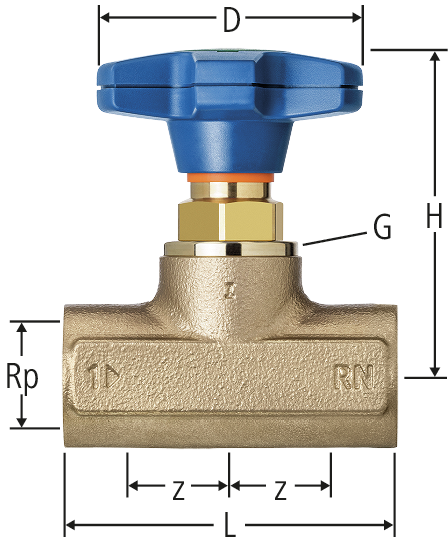

| Rp | G | D | z | L | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ½ | 60 | 20 | 60 | 67 | 2.31 | ⅜ | 23100.03 | 1 |
| 01 | 623.112 | ||||
|
|
||||||||||||||||
| ½ | ½ | 60 | 17 | 60 | 67 | 2.96 | ½ | 23100.04 | 1 |
| 01 | 623.113 | ||||
|
|
||||||||||||||||
| ¾ | ¾ | 60 | 23 | 75 | 73 | 5.93 | ¾ | 23100.05 | 1 |
| 01 | 623.114 | ||||
|
|
||||||||||||||||
| 1 | 1 | 73 | 28 | 90 | 89 | 9.29 | 1 | 23100.06 | 1 |
| 01 | 833.211,623.115 | ||||
|
|
||||||||||||||||
| 1¼ | 1¼ | 73 | 34 | 105 | 96 | 16.51 | 1¼ | 23100.07 | 1 |
| 01 | 833.212,623.116 | ||||
|
|
||||||||||||||||
| 1½ | 1½ | 98 | 41 | 120 | 118 | 20.49 | 1½ | 23100.08 | 1 |
| 01 | 833.213,623.117 | ||||
|
|
||||||||||||||||
| 2 | 2 | 98 | 46 | 140 | 123 | 34.91 | 2 | 23100.09 | 1 |
| 01 | 833.214,623.118 | ||||
|
|
||||||||||||||||
| 2½ | 2½ | 140 | 53 | 160 | 204 | 58.82 | 2½ | 23100.10 | 1 |
| 01 | 833.215,623.121 | ||||
|
|
||||||||||||||||
Hinweis
Verchromte Ausführung erhältlich auf Anfrage unter individual@nussbaum.ch
