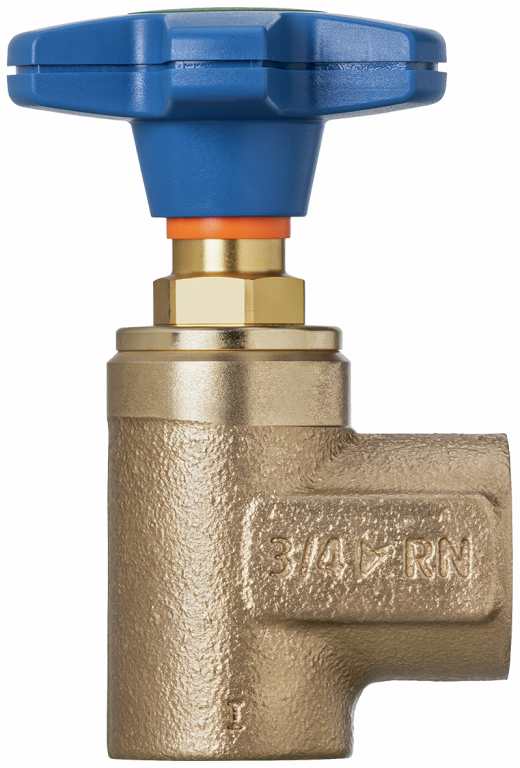

23125 Eckventil
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

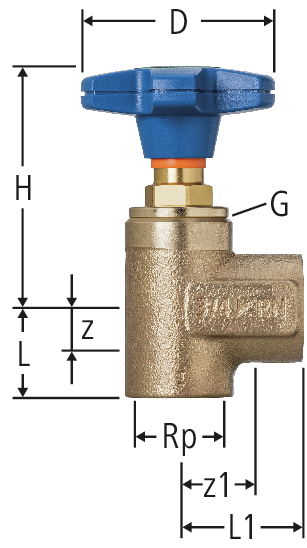

| Rp | G | D | z | z1 | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 60 | 14 | 25 | 27 | 38 | 73 | 6.28 | ½ | 23125.04 | 1 |
| 01 | 624.113 | ||||
|
|
||||||||||||||||||
| ¾ | ¾ | 60 | 12 | 23 | 27 | 38 | 73 | 8.53 | ¾ | 23125.05 | 1 |
| 01 | 624.114 | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Eckventil |
| Grösse |
|
| Artikelnummer |
23125.04
|
