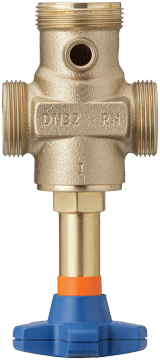

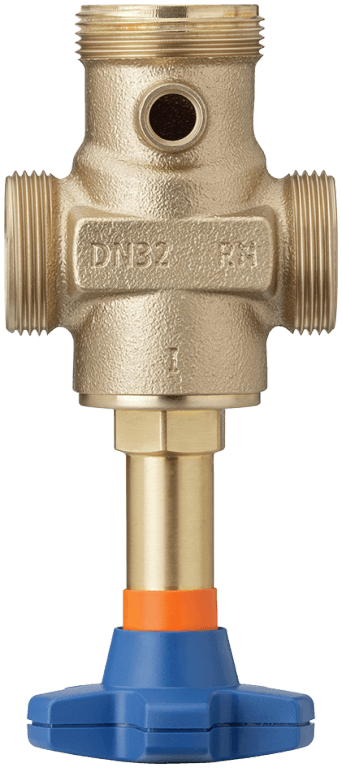

22160 Batterieventil mit Schnellverschraubungsanschluss
ohne Anschlussverschraubung
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Medien | Wasser |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

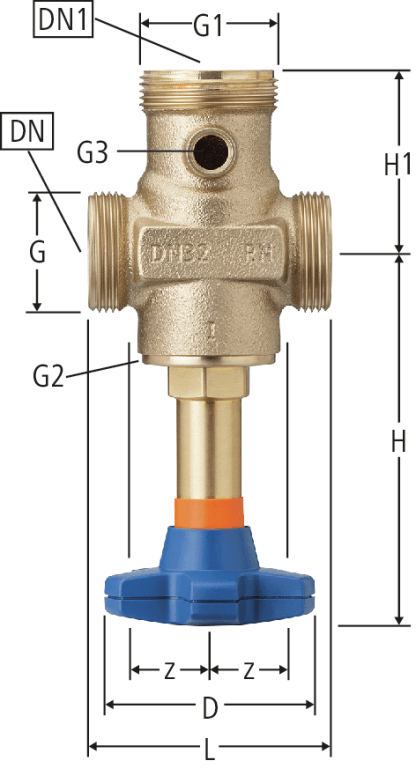

| DN | DN1 | G | G1 | G2 | G3 | D | z | L | H | H1 | Kvs | Art.-Nr. | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 25 | 1¼ | 1¼ | 1 | ¼ | 73 | 31 | 82 | 110 | 60 | 19.54 | 32 x 1¼ | 22160.44 | 01 | 1 | 622.136 |
| ||||
|
|
|||||||||||||||||||||
| 32 | 32 | 1¼ | 1½ | 1¼ | ¼ | 73 | 31 | 82 | 127 | 62 | 27.13 | 32 x 1½ | 22160.45 | 01 | 1 | 622.156 |
| ||||
|
|
|||||||||||||||||||||
| 50 | 40 | 2 | 1¾ | 1½ | ¼ | 98 | 37 | 100 | 144 | 65 | 49.33 | 50 x 1¾ | 22160.51 | 01 | 1 | 622.218 |
| ||||
|
|
|||||||||||||||||||||
| 50 | 50 | 2 | 2⅜ | 2 | ¼ | 98 | 37 | 100 | 167 | 73 | 44.21 | 50 x 2⅜ | 22160.52 | 01 | 1 | 622.238 |
| ||||
|
|
|||||||||||||||||||||
| 65 | 65 | 2½ | 2⅜ | 2 | ¼ | 98 | 51 | 130 | 167 | 73 | 73.05 | 65 x 2⅜ | 22160.54 | 01 | 1 | 622.251 |
| ||||
|
|
|||||||||||||||||||||
Hinweis
Für die Stammgrösse DN 25 kann die Grösse DN 32 verwendet werden. Für die Stammgrösse DN 40 kann die Grösse DN 50 verwendet werden.
