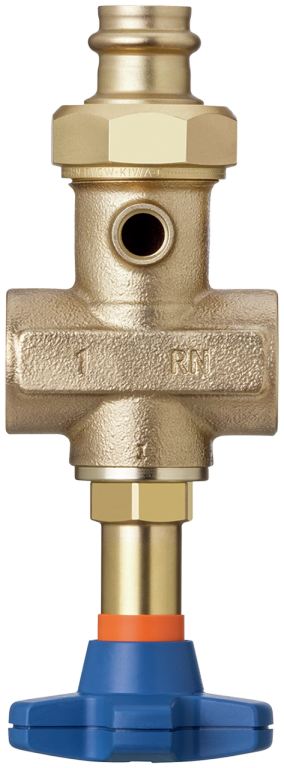

22152 Batterieventil
mit Optipress-Aquaplus-Anschlussverschraubung
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

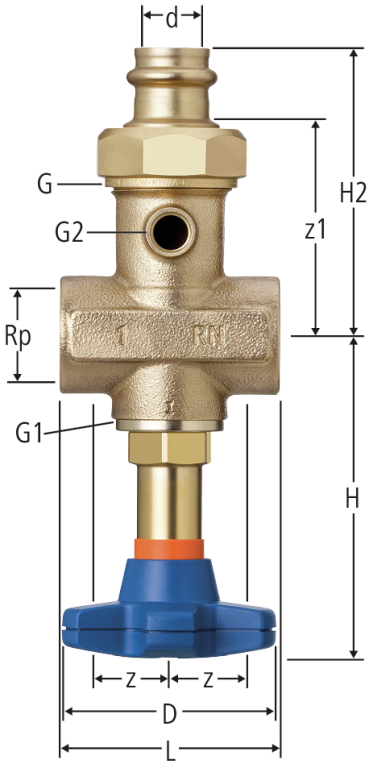

| Rp | G | G1 | G2 | d | D | z | z1 | L | H | H2 | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1¼ | 1 | ¼ | 22 | 73 | 20 | 73 | 74 | 109 | 96 | 21.63 | 1 x 22 | 22152.21 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1 | 1¼ | 1 | ¼ | 28 | 73 | 20 | 79 | 74 | 109 | 102 | 21.63 | 1 x 28 | 22152.22 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1¼ | 1¼ | 1 | ¼ | 22 | 73 | 25 | 75 | 88 | 111 | 98 | 21.40 | 1¼ x 22 | 22152.23 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1¼ | 1¼ | 1 | ¼ | 28 | 73 | 25 | 81 | 88 | 111 | 104 | 21.40 | 1¼ x 28 | 22152.24 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1¼ | 1½ | 1¼ | ¼ | 35 | 73 | 25 | 81 | 88 | 126 | 106 | 33.87 | 1¼ x 35 | 22152.25 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1½ | 1½ | 1¼ | ¼ | 22 | 73 | 30 | 78 | 98 | 126 | 101 | 39.27 | 1½ x 22 | 22152.26 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1½ | 1½ | 1¼ | ¼ | 28 | 73 | 30 | 81 | 98 | 126 | 104 | 39.27 | 1½ x 28 | 22152.27 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1½ | 1½ | 1¼ | ¼ | 35 | 73 | 30 | 84 | 98 | 126 | 109 | 39.27 | 1½ x 35 | 22152.28 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 1½ | 1¾ | 1½ | ¼ | 42 | 98 | 30 | 98 | 98 | 142 | 123 | 50.05 | 1½ x 42 | 22152.29 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 2 | 1½ | 1¼ | ¼ | 22 | 73 | 35 | 86 | 118 | 132 | 109 | 38.80 | 2 x 22 | 22152.30 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 2 | 1½ | 1¼ | ¼ | 28 | 73 | 35 | 89 | 118 | 132 | 112 | 38.80 | 2 x 28 | 22152.31 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 2 | 1½ | 1¼ | ¼ | 35 | 73 | 35 | 92 | 118 | 132 | 117 | 38.80 | 2 x 35 | 22152.32 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 2 | 2⅜ | 2 | ¼ | 42 | 98 | 35 | 91 | 118 | 167 | 127 | 79.88 | 2 x 42 | 22152.33 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
| 2 | 2⅜ | 2 | ¼ | 54 | 98 | 35 | 86 | 118 | 167 | 126 | 79.88 | 2 x 54 | 22152.34 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||
CAD / BIM

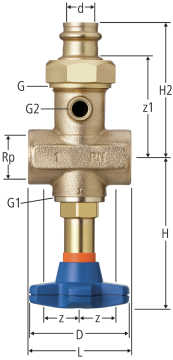

| Beschreibung | Batterieventil |
| Grösse |
|
| Artikelnummer |
22152.21
|
