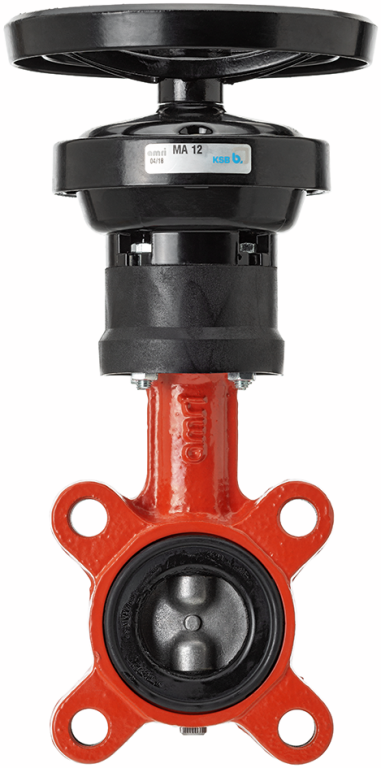

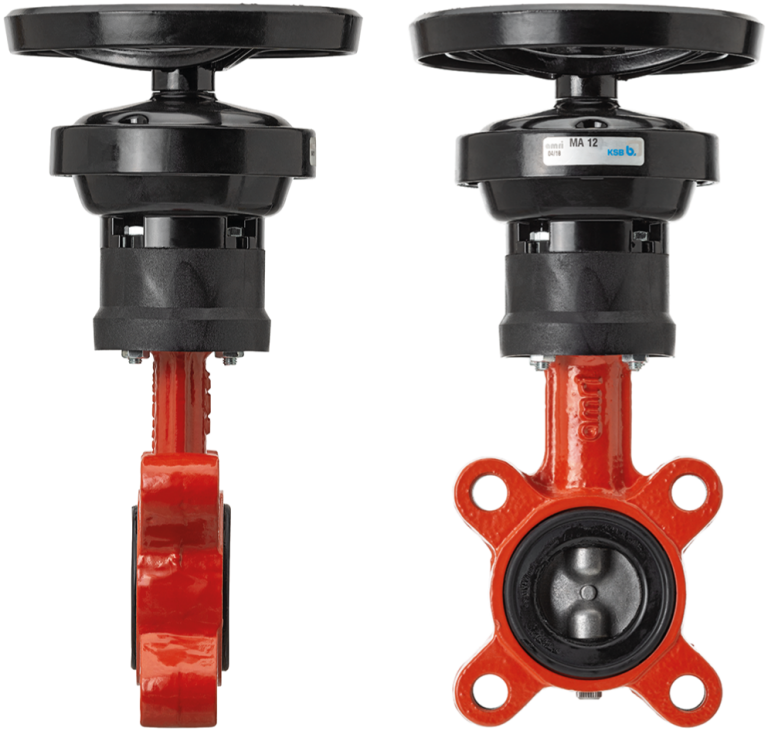

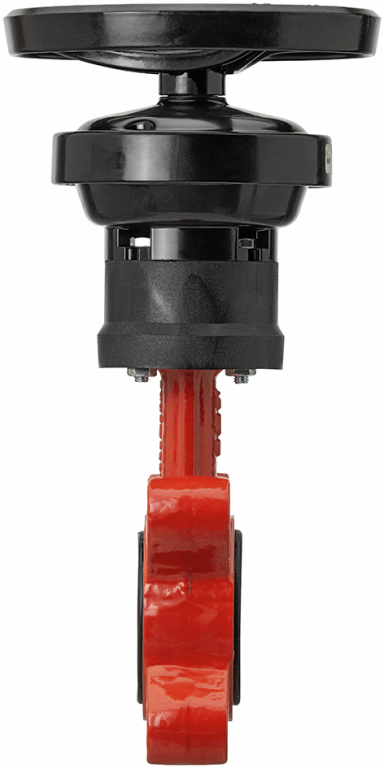

62041 Absperrklappe BOAX-SF
mit Handrad
mit Klappenscheibe (Edelstahl 1.4301), mit Dichtung (EPDM), mit Handrad mit Untersetzungsgetriebe, mit Gewindeflanschauge nach EN 1092 - PN 16, Typ 11
| Hauptwerkstoff | Sphäroguss GGG 40 |
| Oberflächenbehandlung | pulverbeschichtet |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |
| Flanschnorm | EN 1092 - PN 16 |

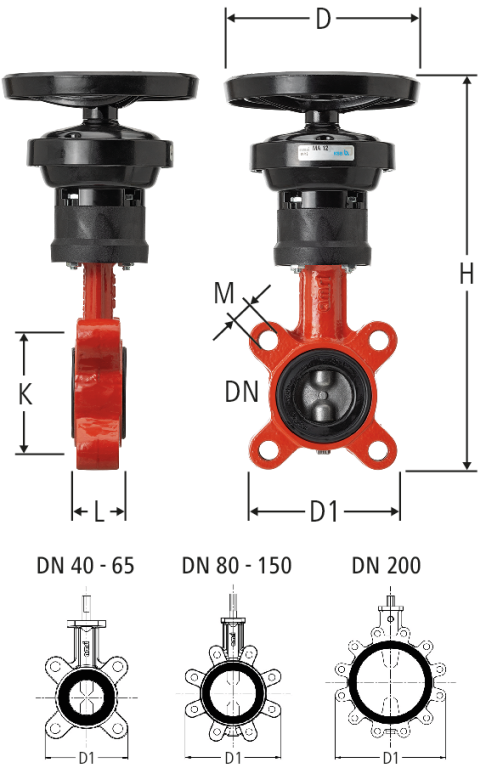

| DN | M | D | D1 | L | H | N | K | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | M16 | 140 | 108 | 33 | 220 | 4 | 110 | 80 | 40 | 62041.05 | 1 |
| 02 | 723.175 | ||||
|
|
||||||||||||||||||
| 50 | M16 | 140 | 120 | 43 | 225 | 4 | 125 | 130 | 50 | 62041.06 | 1 |
| 02 | 723.176 | ||||
|
|
||||||||||||||||||
| 65 | M16 | 140 | 134 | 46 | 251 | 4 | 145 | 275 | 65 | 62041.07 | 1 |
| 02 | 723.177 | ||||
|
|
||||||||||||||||||
| 80 | M16 | 140 | 178 | 46 | 257 | 8 | 160 | 410 | 80 | 62041.08 | 1 |
| 02 | 723.178 | ||||
|
|
||||||||||||||||||
| 100 | M16 | 140 | 210 | 52 | 285 | 8 | 180 | 650 | 100 | 62041.09 | 1 |
| 02 | 723.181 | ||||
|
|
||||||||||||||||||
| 125 | M16 | 140 | 236 | 56 | 299 | 8 | 210 | 1200 | 125 | 62041.10 | 1 |
| 02 | 723.182 | ||||
|
|
||||||||||||||||||
| 150 | M20 | 225 | 260 | 56 | 355 | 8 | 240 | 1600 | 150 | 62041.11 | 1 |
| 02 | 723.183 | ||||
|
|
||||||||||||||||||
| 200 | M20 | 225 | 312 | 60 | 383 | 12 | 295 | 3200 | 200 * | 62041.12 | 1 |
| 02 | 723.184 | ||||
|
|
||||||||||||||||||
N = Anzahl Gewindeflanschaugen
* Mit Winkelgetriebe
