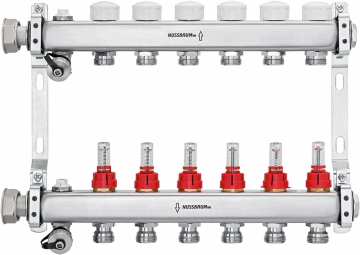

56040 Therm-Control-Heizkreisverteiler
für Fussbodenheizung, für Betonkernaktivierung
bestehend aus Rücklaufverteiler, inkl. Ventiloberteil, Vorlaufverteiler, mit Durchflussmengenmesser, Anschlussstutzen für Eurokonus, Verschlussstopfen, Entleerventil, Anschlussverschraubung, Entlüftungsventil, Therm-Control-Halterung
| Hauptwerkstoff | Edelstahl |
| Nenndruck | PN 6 |
| Betriebstemperatur max. | 60 °C |
| G | G1 | G2 | L | L1 | L2 | L3 | L4 | N | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ½ | 204 | 200 | 50 | 57 | 47 | 2 | 2 | 56040.21 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 254 | 200 | 50 | 57 | 47 | 3 | 3 | 56040.22 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 304 | 200 | 50 | 57 | 47 | 4 | 4 | 56040.23 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 354 | 200 | 50 | 57 | 47 | 5 | 5 | 56040.24 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 404 | 200 | 50 | 57 | 47 | 6 | 6 | 56040.25 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 454 | 200 | 50 | 57 | 47 | 7 | 7 | 56040.26 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 504 | 200 | 50 | 57 | 47 | 8 | 8 | 56040.27 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 554 | 200 | 50 | 57 | 47 | 9 | 9 | 56040.28 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 604 | 200 | 50 | 57 | 47 | 10 | 10 | 56040.29 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 654 | 200 | 50 | 57 | 47 | 11 | 11 | 56040.30 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
| 1 | ¾ | ½ | 704 | 200 | 50 | 57 | 47 | 12 | 12 | 56040.31 | 1 |
| 38 | - | ||||
|
|
||||||||||||||||||
Hinweis

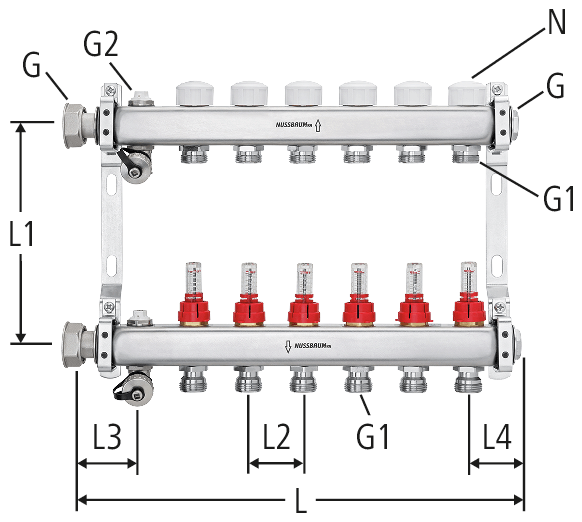

N = Anzahl Heizkreise, G1 = Anschluss Eurokonus
CAD / BIM
| Beschreibung | Therm-Control-Heizkreisverteiler |
| Grösse |
|
| Artikelnummer |
56040.21
|
