3 Montage et mise en service

3.1 Démonter le manomètre du réducteur de pression

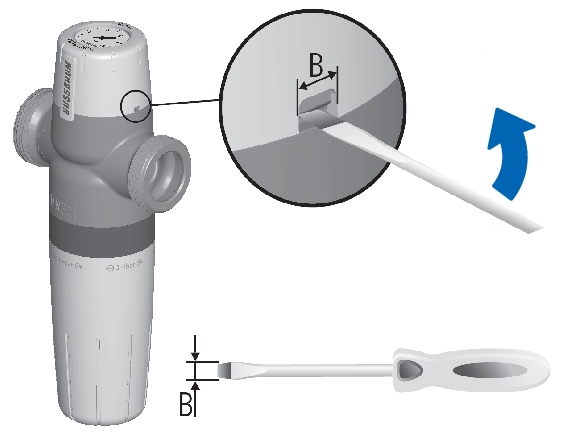

  1. Relever la cape de protection à l’aide d’un tournevis. Comme la cape est en matière synthétique, faire attention de ne pas l’abîmer.

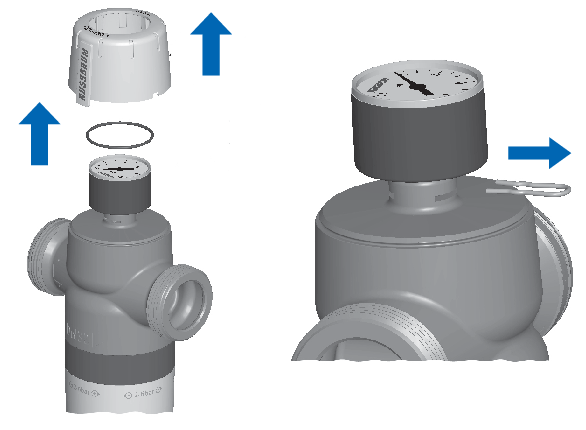

  2. Enlever la cape de protection et le joint torique en tirant par le haut et extraire l’agrafe de montage par le côté.

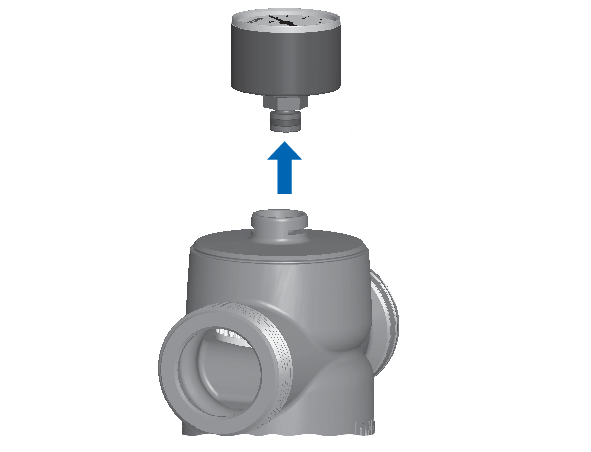

  3. Retirer le manomètre du réducteur de pression.

3.2 Monter le manomètre sur le réducteur de pression

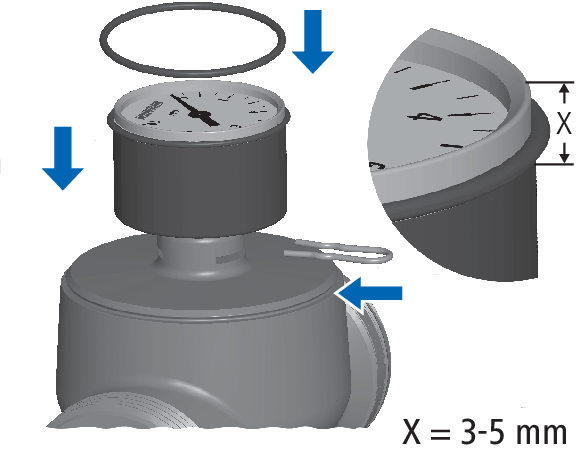

  1. Mettre en place le manomètre, le fixer sur le côté avec l’agrafe de montage et apposer le joint torique. Veiller à ne pas placer le joint torique trop bas (3 à 5 mm sous le bord supérieur du manomètre), de manière à ce que la cape de protection ne bouge pas.

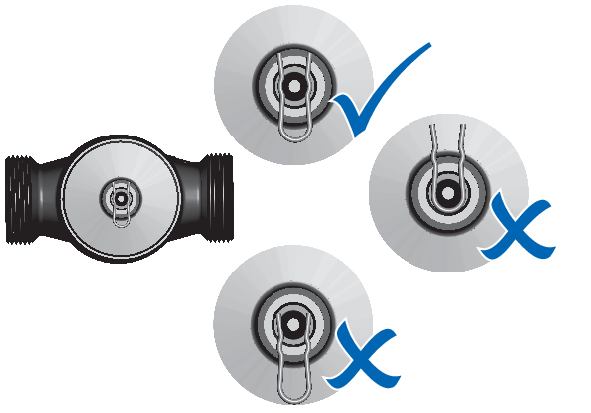

  2. Vérifier l’assise correcte de l’agrafe de montage.

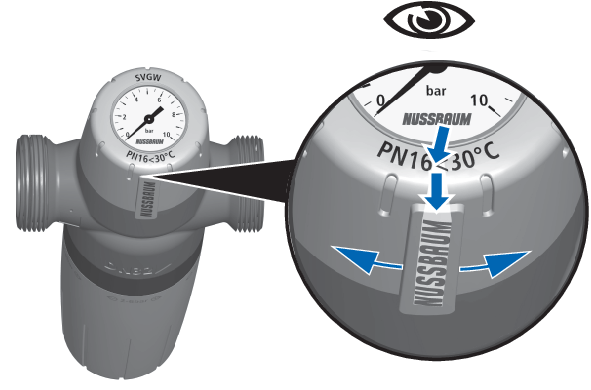

  3. En faisant tourner le manomètre de gauche à droite et vice versa, faire en sorte que l’inscription NUSSBAUM de la cape de protection soit centrée sous l’inscription NUSSBAUM du manomètre.

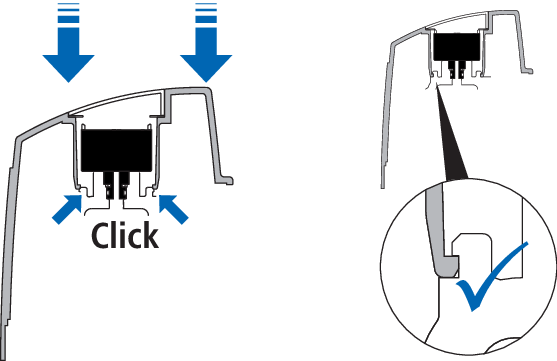

  4. Pousser la cape de protection contre le réducteur jusqu’à l’audition d’un clic qui signale l’emboîtement.

3.3 Démonter le manomètre du Redfil

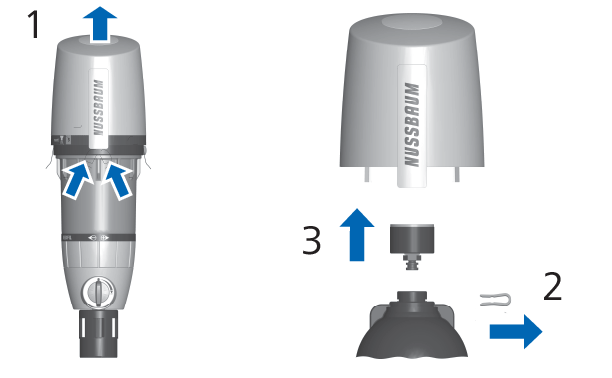

  1. Enlever la protection en tirant par le haut.
  2. Extraire l’agrafe de montage en tirant par le côté.
  3. Enlever le manomètre en tirant par le haut.

3.4 Monter le manomètre sur le Redfil

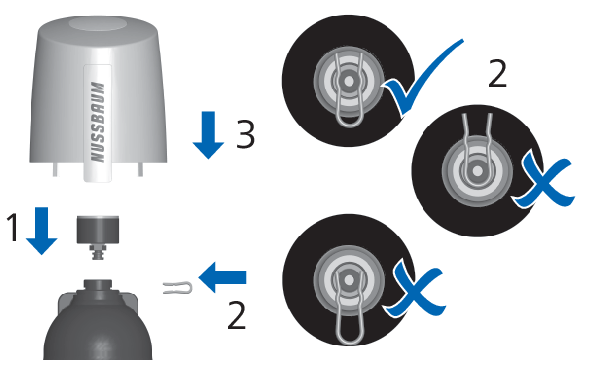

  1. Mettre en place le manomètre. Veiller à le placer de manière à pouvoir lire facilement les valeurs mesurées. Une fois mis en place, le manomètre ne bouge plus.
  2. Immobiliser le manomètre en introduisant l’agrafe de montage sur le côté. Vérifier l’assise correcte de l’agrafe de montage.
  3. Apposer la protection.

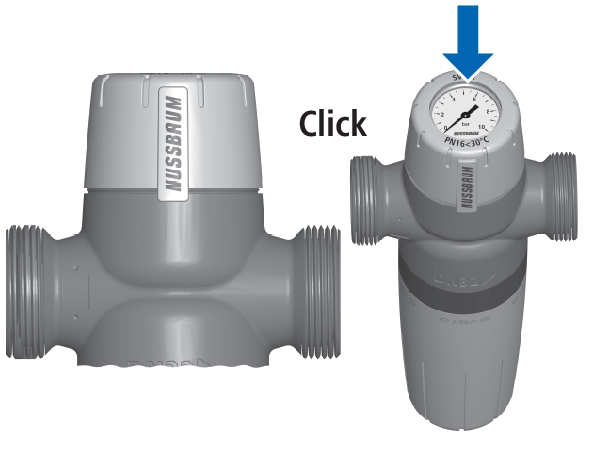

  4. Pousser la protection contre le Redfil jusqu’à entendre un clic.
