Instructions de montage - Plaque de recouvrement en exécution individuelle compacte pour boîtier robinetterie à montage caché

260.0.003 / V1

1 Montage et mise en service

1.1 Monter la plaque de recouvrement en exécution individuelle compacte sur le boîtier robinetterie à montage caché

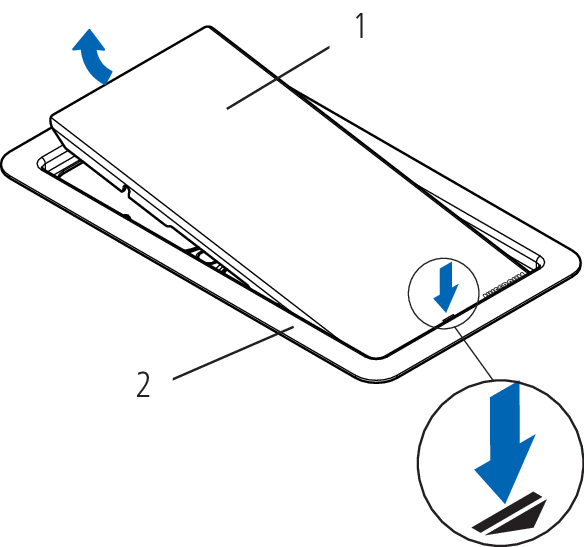

  1. Appuyer sur le marquage de l’obturateur (1) et retirer l’obturateur du cadre de base (2).

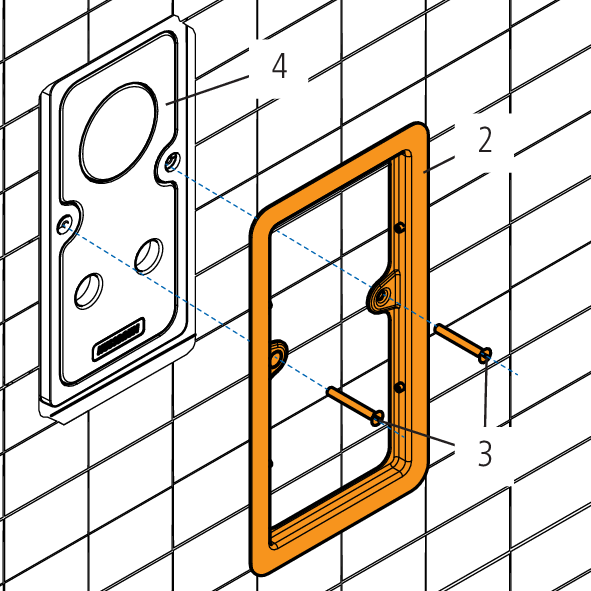

  2. Visser le cadre de base (2) avec les vis M5 incluses (3) sur le boîtier robinetterie à montage caché en place (4). Serrer les vis à la main. En cas de sollicitation excessive, les tiges de fixation peuvent être endommagées.

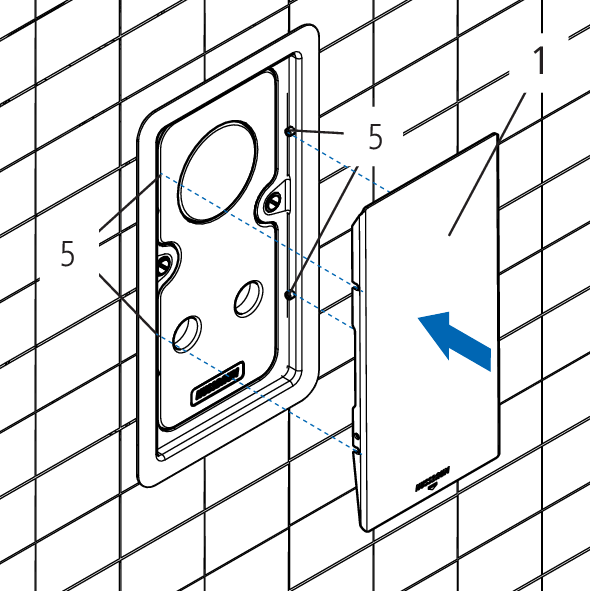

  3. Replacer l’obturateur (1) en le pressant sur les tiges (5).
