Fiche technique - Filtre fin
299.1.034 / V3

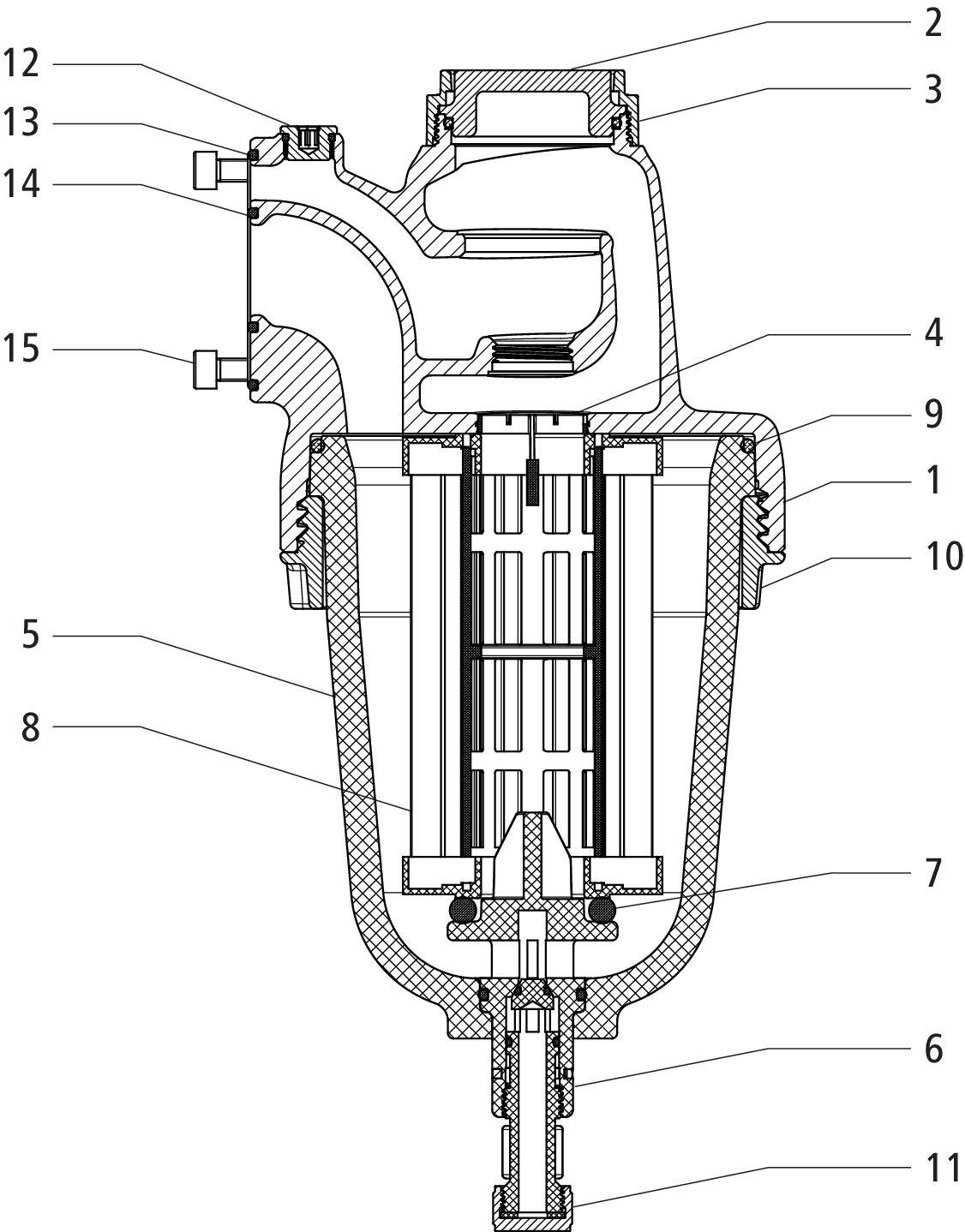

1 Structure du produit et matériaux
|
1 |
Corps |
Bronze CC246E |
|
2 |
Bouchon de fermeture |
Bronze CC246E |
|
3 |
Ecrou mobile |
Aluminium anodisé |
|
4 |
Guide de centrage |
Matière synthétique POM |
|
5 |
Godet * |
Polyamide PA |
|
6 |
Robinet de purge complet |
Matière synthétique |
|
7 |
Joint torique pour cartouche filtrante |
EPDM |
|
8 |
Cartouche filtrante |
Tissu synthétique |
|
9 |
Joint torique pour godet |
EPDM |
|
10 |
Bague de fixation |
Bronze CC246E |
|
11 |
Cape de fermeture |
Laiton CW617N |
|
12 |
Bouchon de fermeture |
Laiton CW7224R |
|
13 |
Joint torique |
EPDM |
|
14 |
Joint torique |
EPDM |
|
15 |
Vis à tête cylindrique |
Acier inoxydable |
|
* |
Aux dimensions 1 et 1 ¼, le filtre fin est équipé d’une courte cartouche filtrante/d’un godet court. |
|
A la dimension 1 ½, le filtre fin est équipé d’une longue cartouche filtrante/d’un godet long. |
