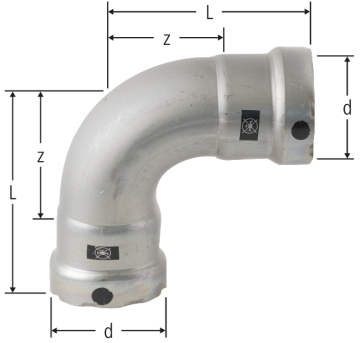

57000 Optifitt-Press-Coude 90°
| matériau principal | acier 1.0308 |
| traitement de surface | galvanisé/nickelé |
| pression nominale | PN 16 |
| température de service max. | 95 °C |
| GN | d | z | L | W | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 17.2 | 25 | 49 | 90° | 1.0 | ⅜ | 57000.22 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| ½ | 21.3 | 30 | 57 | 90° | 0.8 | ½ | 57000.23 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| ¾ | 26.9 | 35 | 64 | 90° | 0.6 | ¾ | 57000.24 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 1 | 33.7 | 44 | 78 | 90° | 0.6 | 1 | 57000.25 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 1¼ | 42.4 | 51 | 97 | 90° | 0.5 | 1¼ | 57000.26 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 1½ | 48.3 | 58 | 105 | 90° | 0.5 | 1½ | 57000.27 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
| 2 | 60.3 | 71 | 122 | 90° | 0.5 | 2 | 57000.28 | 1 |
| 06 | - | ||||
|
|
|||||||||||||||
CAO / BIM
| Description | Optifitt-Press-Coude 90° |
| Taille |
|
| Numéro d’article |
57000.22
|
