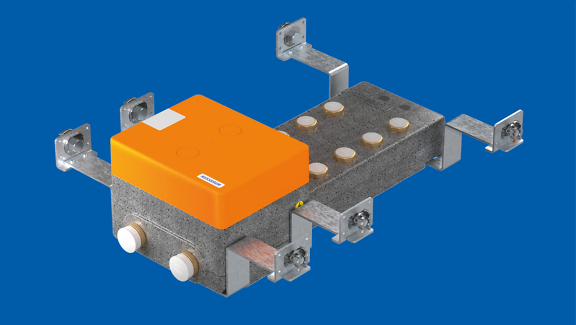

UPBox 360Grad Expl Verteilerbox small

Pour W3/C3, une solution bouche-trous ne fait pas du tout l’affaire! Le boîtier à montage caché Optiarmatur-UP-Box et le nouveau boîtier distributeur Optiflex sont sans pareil et définissent de nouveaux standards pour les planificateurs et les installateurs. Les deux boîtiers séparent eau froide et eau chaude jusqu’au raccordement sur la distribution vers les étages dans le système de point de prélèvement individuel Optiflex-Profix.

Online-Shop

Boîtier distributeur Optiflex compact et isolé: des atouts énormes à l’étage

Désormais, le boîtier à montage caché Optiarmatur-UP-Box est disponible avec le nouveau boîtier distributeur Optiflex isolé. Celui-ci a tout pour convaincre avec ses techniques de raccord sécurisées, innovantes et sans chanvre (accouplement rapide et pièces intermédiaires enfichables). En outre, le boîtier est compatible aussi avec les systèmes Nussbaum Optipress-Aquaplus, Optiflex-Profix et Optiflex-Flowpress, ainsi qu’avec les systèmes d’autres fournisseurs. Les deux boîtiers séparent eau froide et eau chaude jusqu’au raccordement sur la distribution vers les étages dans le système de point de prélèvement individuel.

Contact pour plus d'infos

LES PRINCIPAUX AVANTAGES D’UN BOÎTIER À MONTAGE CACHÉ UP-BOX AVEC BOÎTIER DISTRIBUTEUR:

ENLEVER LES PIÈCES INTERMÉDIAIRES ENFICHABLES EN RAPPORT AVEC LE DISTRIBUTEUR OPTIFLEX

La solution Nussbaum, c’est une installation parfaitement réussie et hygiénique pour l’eau de boisson.

schnellkupplung

Raccordement par accouplement rapide

Le raccordement des nouveaux boîtiers distributeurs Optiflex isolés sur le boîtier à montage caché Optiarmatur-UP-Box isolé est maintenant assuré par un accouplement rapide. Les avantages sautent aux yeux: le raccordement par accouplement rapide est sans chanvre, résiste à la torsion grâce à un contour octogonal et se desserre à nouveau très simplement. Compatible avec divers systèmes:
l’accouplement rapide permet de raccorder divers systèmes tels que Optipress-Aquaplus, Optiflex-Profix, Optiflex-Flowpress ou un filetage...

steck neu

Départs de distributeur enfichables

Les départs du distributeur sur le nouveau boîtier distributeur Optiflex isolé s’enfichent désormais simplement et se desserrent facilement. Nussbaum offre cette possibilité grâce à des bagues de sécurité qui sont déjà montées sur le distributeur. Les départs enfichables sont disponibles pour les systèmes Optiflex-Profix, Optiflex-Flowpress, ainsi que pour les filetages mâles ¾" et MF ½".

619x405 trans

Recommandation d’un troisième gabarit de montage

Les gabarits de montage ne sont désormais plus prémontés sur le boîtier à montage caché Optiarmatur-UP-Box. À présent, pour chaque boîtier à montage caché Optiarmatur-UP-Box, il faut deux gabarits de montage à commander séparément. Pour combiner un boîtier à montage caché Optiarmatur-UP-Box avec un boîtier distributeur Optiflex, il est cependant recommandé d’utiliser en plus un troisième gabarit de montage.

Vers la boutique en ligne

Exemple de montage: boîtier distributeur Optiflex

Le boîtier distributeur Optiflex peut aussi être monté seul (sans boîtier à montage caché Optiarmatur-UP-Box) ou tout simplement être combiné avec des robinets droits Optiflex. Cela fait du nouveau boîtier distributeur Optiflex un outil polyvalent, sûr et utilisable dans chaque type de construction.

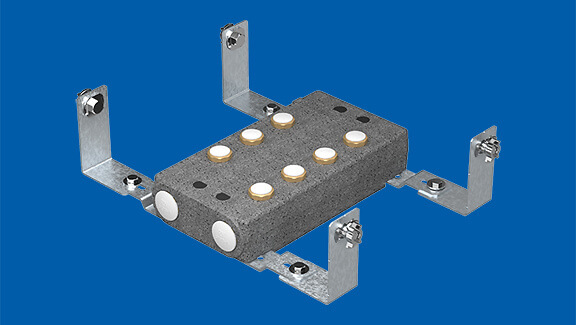

Verteilerbox frei montiert Still Schatten 576x325

Boîtier distributeur en montage libre

Verteilerbox mit Absperrventil Still 619x405px

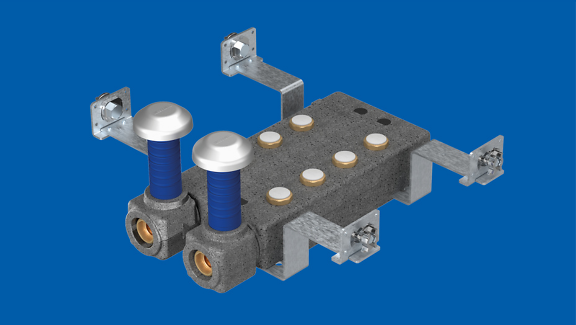

Boîtier distributeur avec robinets d’arrêt

Verteilerbox mit UP Box Still Schatten 576x325

Boîtier distributeur avec boîtier à montage caché

Exemple de commande: Optiarmatur-UP-Box et boîtier distributeur Optiflex

Le boîtier à montage caché Optiarmatur-UP-Box et le boîtier distributeur Optiflex représentés ici se composent des éléments suivants:

CONFIGURATEUR POUR UP-BOX ET BOÎTIER DISTRIBUTEUR OPTIFLEX

Le configurateur Nussbaum pour l’UP-Box et le boîtier distributeur Optiflex est utile pour composer la combinaison de votre voix facilement en ligne. Vous pouvez ensuite faire expédier les composants nécessaires dans un colis, à votre entreprise ou directement sur le chantier. C’est pratique et utile car le configurateur s’assure que tous les composants nécessaires sont réunis pour l’expédition. Pour une solution sur mesure, on peut en outre définir librement le nombre de sorties pour le boîtier distributeur Optiflex.

Visualisation en temps réel

Nombre de sorties individuelles pour le boîtier distributeur Optiflex

Rien n’est oublié. Tous les composants nécessaires sont dans un colis.

Inscription au choix des références sur le colis pour savoir exactement où il doit aller sur le chantier



ACCÈS AU CONFIGURATEUR NUSSBAUM
Dämung UP Box

1. Isolation parfaite

Les boîtiers à montage caché Optiarmatur-UP-Box et les nouveaux boîtiers distributeurs Optiflex – qui sont tous isolés – séparent eau froide et eau chaude jusqu’au raccordement sur la distribution vers les étages, ce au sein du système de point de prélèvement individuel Optiflex-Profix.

Aperçu de tous les avantages de la UP-Box avec boîtier distributeur

Planification Installation Fonctionnement
Bildschirmfoto 2021 01 29 um 14 11 00

Planification

  • Données de planification CAO: BIM, données techniques, perte de charge, etc.

  • Raccordement optimal à la solution globale Nussbaum

  • Convient pour tous types de construction grâce aux diverses exécutions (système de cadres de montage, maçonnerie, universel)

  • Meilleur rapport prix/performances

  • Répond aux normes: système global conforme à SIA385/2 et W3, composants système certifiés et homologués selon SSIGE

  • Protection acoustique optimale: rails de fixation découplés du boîtier d’isolation. Composants indépendants

  • Conseil et supports compétents

BOÎTIER COMPACT, GRANDS ATOUTS

Le boîtier à montage caché présente de nombreux avantages qui vont d’une planification sûre, en passant par une installation simple, jusqu’à une exploitation efficace.

Planification sûre
Grâce à des données BIM précises et concises, on peut intégrer le boîtier à montage caché dès la phase de planification, ce en tenant compte des normes et de l’environnement de construction.

Installation simple
Préconfectionné et prêt à être raccordé, le boîtier à montage caché est d’une installation simple et rapide: il suffit de quelques gestes pour le raccorder à la solution globale Nussbaum. Vous trouverez les instructions de montage avec le produit correspondant dans la boutique en ligne.

Hygiène de l’eau de boisson et efficacité énergétique
Le boîtier à montage caché permet une séparation nette entre eau chaude et eau froide. Cela garantit une hygiène optimale pour l’eau de boisson. Une isolation élevée permet en outre d’économiser de l’énergie et d’assurer ainsi une exploitation économique.

UNE INNOVATION, QUATRE VARIANTES

Le boîtier à montage caché existe en quatre variantes. Toutes les exécutions existent en outre dans les variantes «Optivis» pour le montage dans Optivis-Tec, «maçonnerie» pour un montage conventionnel dans la maçonnerie, et «neutre» pour un montage universel. Le boîtier à montage caché peut ainsi être intégré dans un élément par soudage ou vissage. Il existe en plus les variantes «GIS» et «Duofix» pour d’autres systèmes d’installation avec cadres de montage.

Le compteur et le réducteur de pression portent chacun un bouchon de fermeture en matière synthétique. En cas de non-utilisation d’un compteur à capsule Koax ou d’une cartouche réductrice, il faut, pour un service continu, utiliser un bouchon de fermeture en bronze.

En savoir plus
RNU Unterputzboxen 70018 619x405

BOÎTIER À MONTAGE CACHÉ LAVABO

Se présente comme boîtier lavabo à montage caché, avec arrêt et compteur à montage caché, constitué d’un robinet d’arrêt, boîtier de raccordement compteur KOAX, raccordement lavabo pour eau froide et eau chaude, et tuyau d’évacuation intégré.

Vers la boutique en ligne
RNU Unterputzboxen 70008 619x405

BOÎTIER À MONTAGE CACHÉ EN EXÉCUTION DOUBLE COMPACTE

Exécution double compacte avec robinet d’arrêt et corps pour montage compteur à capsule Koax et cartouche de réducteurs de pression, avec cache borgne, couvercle de protection orange.

Vers la boutique en ligne
RNU Unterputzboxen 70013 619x405

BOÎTIER À MONTAGE CACHÉ EN EXÉCUTION DOUBLE

Exécution double avec robinet d’arrêt et corps pour montage compteur à capsule Koax et cartouche de réducteurs de pression, avec cache borgne, couvercle de protection orange.

Vers la boutique en ligne
rnu unterputzbox 70101 619x405

Boîtier à montage caché en exécution individuelle compacte

Exécution individuelle compacte avec robinet d’arrêt et corps pour montage compteur à capsule KOAX ou montage cartouche réductrice, avec cache borgne et couvercle de protection orange.

Vers la boutique en ligne
RNU Unterputzboxen 70000 619x405

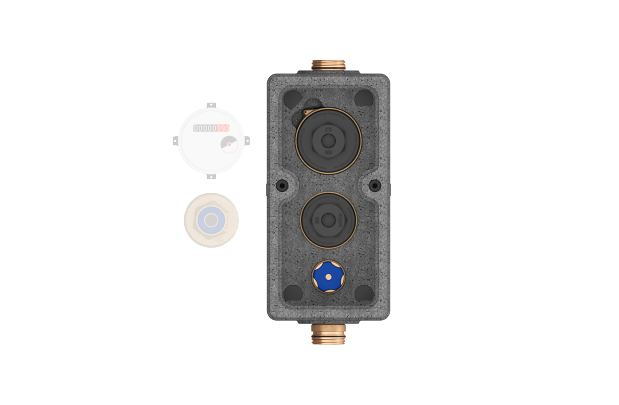

Boîtier à montage caché en exécution individuelle

Exécution individuelle avec robinet d’arrêt et corps pour montage compteur à capsule KOAX et cartouche réductrice, avec cache borgne et couvercle de protection orange.

Vers la boutique en ligne

À CHAQUE BOÎTIER, LA PLAQUE DE RECOUVREMENT QUI CONVIENT

À chaque boîtier à montage caché correspondent des plaques de recouvrement (métalliques) d’une belle esthétique, disponibles au choix dans les variantes acier inoxydable brossé, acier à revêtement (blanc), au revêtement personnalisé ou pouvant être peintes. Ainsi il n’est plus nécessaire de recourir à plusieurs rosaces pour une installation.

CARTOUCHE DE RÉDUCTEURS DE PRESSION

Avec la cartouche de réducteurs de pression, il n’y a qu’une seule zone de pression dans les immeubles élevés. Vous pouvez ainsi réduire la quantité des matériaux utilisés et gagner du temps, tout en créant des conditions optimales de pression à l’étage.

Afin de compenser la chute de pression naturelle d’étage à étage, on monte pour chaque étage deux cartouches réductrices (1x eau froide et 1x eau chaude) encastrées avec une pression secondaire constante de 3.0 bars. Votre travail est ainsi plus rationnel puisque vous utilisez moins de matériaux. À cela s’ajoute le confort d’une pression garantie et optimale à 3.0 bars.

AVONS-NOUS ÉVEILLÉ VOTRE INTÉRÊT?

Dans ce cas, n’hésitez pas à nous contacter pour convenir d’un rendez-vous de conseil sans engagement en remplissant le formulaire de contact ci-dessous ou en appelant au 062 286 81 11.
