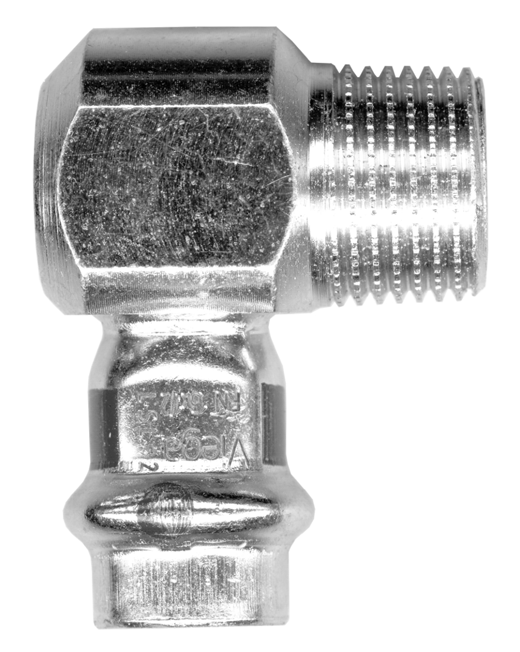

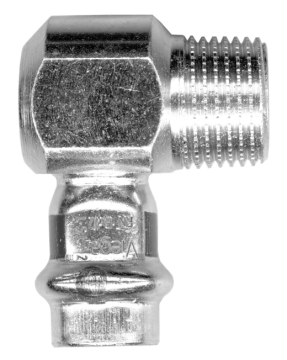

80307 Optipress-Industry-Équerre
avec filetage mĂ¢le
| matériau principal | acier inoxydable 1.4301 |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de fonctionnement max. | 95 °C |

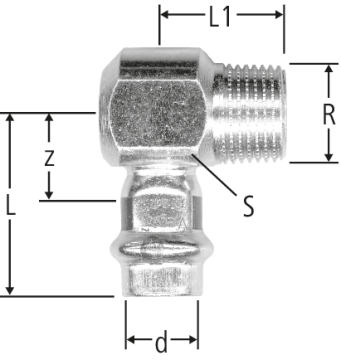

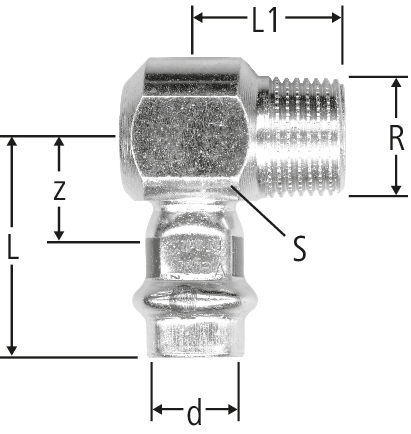

| R | d | z | L | L1 | ζ | Art. n° | RK | VE | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 15 | 24 | 46 | 29 | 1.3 | 15 x ⅜ | 80307.22 | 22 | 1 | 335.411 |
| ||||
|
|
|||||||||||||||
| ½ | 15 | 24 | 46 | 29 | 1.3 | 15 x ½ | 80307.23 | 22 | 1 |
| |||||
|
|
|||||||||||||||
| ½ | 18 | 24 | 46 | 30 | 1.2 | 18 x ½ | 80307.24 | 22 | 1 | 335.412 |
| ||||
|
|
|||||||||||||||
| ¾ | 22 | 26 | 49 | 35 | 1.1 | 22 x ¾ | 80307.25 | 22 | 1 | 335.413 |
| ||||
|
|
|||||||||||||||
| 1 | 28 | 32 | 56 | 41 | 1.1 | 28 x 1 | 80307.26 | 22 | 1 | 335.414 |
| ||||
|
|
|||||||||||||||
CAO / BIM
| Description | Optipress-Industry-Équerre |
| Taille |
|
| Numéro d’article |
80307.22
|
