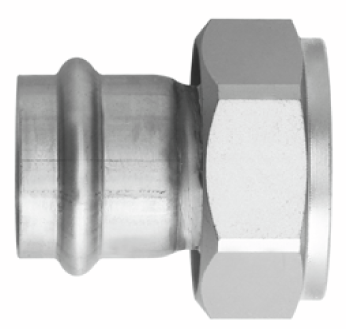

88076 Optipress-Gaz-Raccord à écrou mobile
à joint plat
| matériau principal | acier inoxydable 1.4401 |
| pression nominale | PN 5 |
| température de service max. | 70 °C |

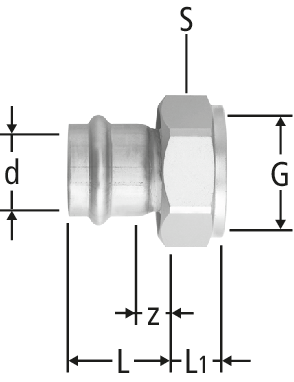

| G | d | z | L | L1 | S | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 22 | 16 | 40 | 8 | 37 | 0.2 | 22 x 1 | 88076.24 | 1 |
| 20 | 266.384 | ||||
|
|
||||||||||||||||
| 1¼ | 28 | 18 | 42 | 11 | 46 | 0.2 | 28 x 1¼ | 88076.25 | 1 |
| 20 | 266.385 | ||||
|
|
||||||||||||||||
| 1½ | 35 | 18 | 43 | 11 | 53 | 0.2 | 35 x 1½ | 88076.26 | 1 |
| 20 | 266.386 | ||||
|
|
||||||||||||||||
| 2 | 42 | 24 | 60 | 14 | 66 | 0.1 | 42 x 2 | 88076.27 | 1 |
| 20 | 266.387 | ||||
|
|
||||||||||||||||
Indication
Ecrou en laiton nickelé
CAO / BIM
| Description | Optipress-Gaz-Raccord à écrou mobile |
| Taille |
|
| Numéro d’article |
88076.24
|
