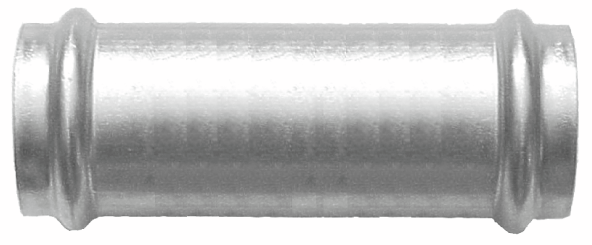

88022 Optipress-Gaz-Manchon de transformation
| matériau principal | acier inoxydable 1.4401 |
| pression nominale | PN 5 |
| température de service max. | 70 °C |

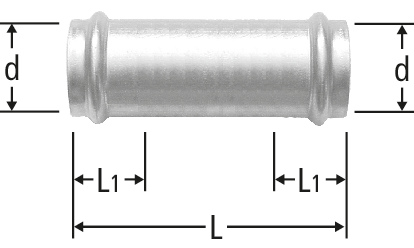

| d | L | L1 | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 80 | 22 | 0.4 | 15 | 88022.22 | 5 |
| 20 | 265.212 | ||||
|
|
|||||||||||||
| 18 | 80 | 22 | 0.2 | 18 | 88022.23 | 5 |
| 20 | 265.213 | ||||
|
|
|||||||||||||
| 22 | 80 | 23 | 0.2 | 22 | 88022.24 | 5 |
| 20 | 265.214 | ||||
|
|
|||||||||||||
| 28 | 95 | 24 | 0.2 | 28 | 88022.25 | 5 |
| 20 | 265.215 | ||||
|
|
|||||||||||||
| 35 | 105 | 26 | 0.2 | 35 | 88022.26 | 5 |
| 20 | 265.216 | ||||
|
|
|||||||||||||
| 42 | 120 | 36 | 0.1 | 42 | 88022.27 | 1 |
| 20 | 265.217 | ||||
|
|
|||||||||||||
| 54 | 136 | 40 | 0.1 | 54 | 88022.28 | 1 |
| 20 | 265.218 | ||||
|
|
|||||||||||||
Indication
L1 = emboîtement minimal
CAO / BIM
| Description | Optipress-Gaz-Manchon de transformation |
| Taille |
|
| Numéro d’article |
88022.22
|
