15132 Clapet anti-retour EA

 retour

15132 Clapet anti-retour EA

Info

à brides pour eau jusqu'à 90 °C bride selon EN 1092 - PN 16

PN 16

Bronze CC246E

Variantes de produits

Légende

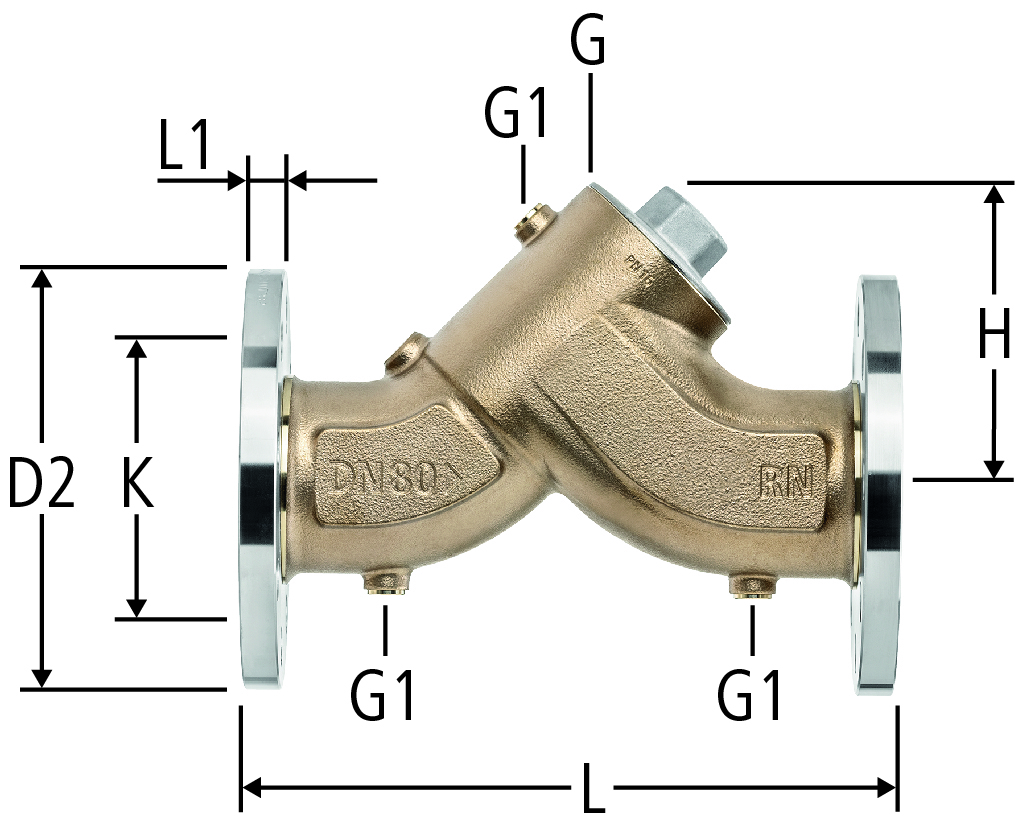

DN G G1 L L1 H D2 N K Kvs N° d'art. CR UV suissetec Commander Pièces de rechange et accessoires
50 50 50 2 ¼ 230 18 105 165 4x Ø18 125 61 50 15132.21 01 1 714.116
15132.21
pc.
Afficher

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Bouchon de fermeture 22072.02 Bouchon de fermeture ¼, pour vidange et contrôle ¼ pour robinetterie Laiton CW724R
22072.02
pc.
Elément de retenue EA 15108.09 Elément de retenue EA 2 Bronze CC246E
15108.09
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90050.26 Optifitt-Serra-Bride filetée PN 16 50 (2) Matière principale: Bronze CC499K
90050.26
pc.
Joint de bride PN 10/16 90057.22 Joint de bride PN 10/16 50 (2) Matière principale: Reinz AFM 34/2
90057.22
pc.
Boulon à tête hexagonale 90058.27 Boulon à tête hexagonale M16 x 55, pour brides Matière principale: Acier inoxydable 1.4301
90058.27
pc.
Optipress-Aquaplus-Bride PN 16 80049.28 Optipress-Aquaplus-Bride PN 16 54 x DN 50 Matière principale: Acier inoxydable 1.4401
80049.28
pc.
Optipress-Aquaplus-Bride PN 16 80049.69 Optipress-Aquaplus-Bride PN 16 64 x DN 50 Matière principale: Acier inoxydable 1.4401
80049.69
pc.
Ecrou avec revêtement ecosyn 90051.25 Ecrou avec revêtement ecosyn M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Ecrou avec rondelles 90053.25 Ecrou avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.
65 65 65 290 18 129 185 8x Ø18 145 120 65 15132.27 01 1 714.117
15132.27
pc.
Afficher

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Bouchon de fermeture 97000.03 Bouchon de fermeture ⅜, pour vidange et contrôle ⅜ pour robinetterie Bronze CC499K
97000.03
pc.
Elément de retenue EA 15108.10 Elément de retenue EA 2½ Acier inoxydable
15108.10
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90050.27 Optifitt-Serra-Bride filetée PN 16 65 (2½) Matière principale: Bronze CC499K
90050.27
pc.
Joint de bride PN 10/16 90057.23 Joint de bride PN 10/16 60 / 65 (2½) Matière principale: Reinz AFM 34/2
90057.23
pc.
Boulon à tête hexagonale 90058.27 Boulon à tête hexagonale M16 x 55, pour brides Matière principale: Acier inoxydable 1.4301
90058.27
pc.
Optipress-Aquaplus-Bride PN 16 80049.71 Optipress-Aquaplus-Bride PN 16 76.1 x DN 65 Matière principale: Acier inoxydable 1.4401
80049.71
pc.
Ecrou avec revêtement ecosyn 90051.25 Ecrou avec revêtement ecosyn M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Ecrou avec rondelles 90053.25 Ecrou avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.
80 80 80 3 310 20 143 200 8x Ø18 160 180 80 15132.28 01 1 714.118
15132.28
pc.
Afficher

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Bouchon de fermeture 97000.03 Bouchon de fermeture ⅜, pour vidange et contrôle ⅜ pour robinetterie Bronze CC499K
97000.03
pc.
Elément de retenue EA 15108.11 Elément de retenue EA 3 Acier inoxydable
15108.11
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90050.28 Optifitt-Serra-Bride filetée PN 16 80 (3) Matière principale: Bronze CC499K
90050.28
pc.
Joint de bride PN 10/16 90057.24 Joint de bride PN 10/16 80 (3) Matière principale: Reinz AFM 34/2
90057.24
pc.
Boulon à tête hexagonale 90058.30 Boulon à tête hexagonale M16 x 60, pour brides Matière principale: Acier inoxydable 1.4301
90058.30
pc.
Optipress-Aquaplus-Bride PN 16 80049.72 Optipress-Aquaplus-Bride PN 16 88.9 x DN 80 Matière principale: Acier inoxydable 1.4401
80049.72
pc.
Ecrou avec revêtement ecosyn 90051.25 Ecrou avec revêtement ecosyn M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Ecrou avec rondelles 90053.25 Ecrou avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.
100 100 100 4 350 20 161 220 8x Ø18 180 294 100 15132.29 01 1 714.121
15132.29
pc.
Afficher

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Bouchon de fermeture 97000.03 Bouchon de fermeture ⅜, pour vidange et contrôle ⅜ pour robinetterie Bronze CC499K
97000.03
pc.
Elément de retenue EA 15108.12 Elément de retenue EA 4 Acier inoxydable
15108.12
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90050.29 Optifitt-Serra-Bride filetée PN 16 100 (4) Matière principale: Bronze CC499K
90050.29
pc.
Joint de bride PN 10/16 90057.25 Joint de bride PN 10/16 100 (4) Matière principale: Reinz AFM 34/2
90057.25
pc.
Boulon à tête hexagonale 90058.28 Boulon à tête hexagonale M16 x 65, pour brides Matière principale: Acier inoxydable 1.4301
90058.28
pc.
Optipress-Aquaplus-Bride PN 16 80049.73 Optipress-Aquaplus-Bride PN 16 108 x DN 100 Matière principale: Acier inoxydable 1.4401
80049.73
pc.
Ecrou avec revêtement ecosyn 90051.25 Ecrou avec revêtement ecosyn M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Ecrou avec rondelles 90053.25 Ecrou avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.
Indication

N = Nombre de trous x diamètre
DN 65 disponible sur demande avec brides à 4 trous
