12070 Redfil
sans raccord à écrou mobile
Produit ancien

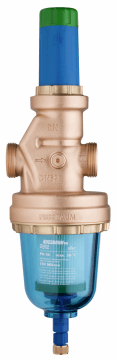

réducteur de pression combiné avec filtre fin, avec godet du filtre en polyamide, tamis filtrant en matière synétique
| matériau principal | bronze CC499K |
| fluides | eau |
| pression nominale | PN 16 |
| pression secondaire min. | 2 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de service max. | 30 °C |

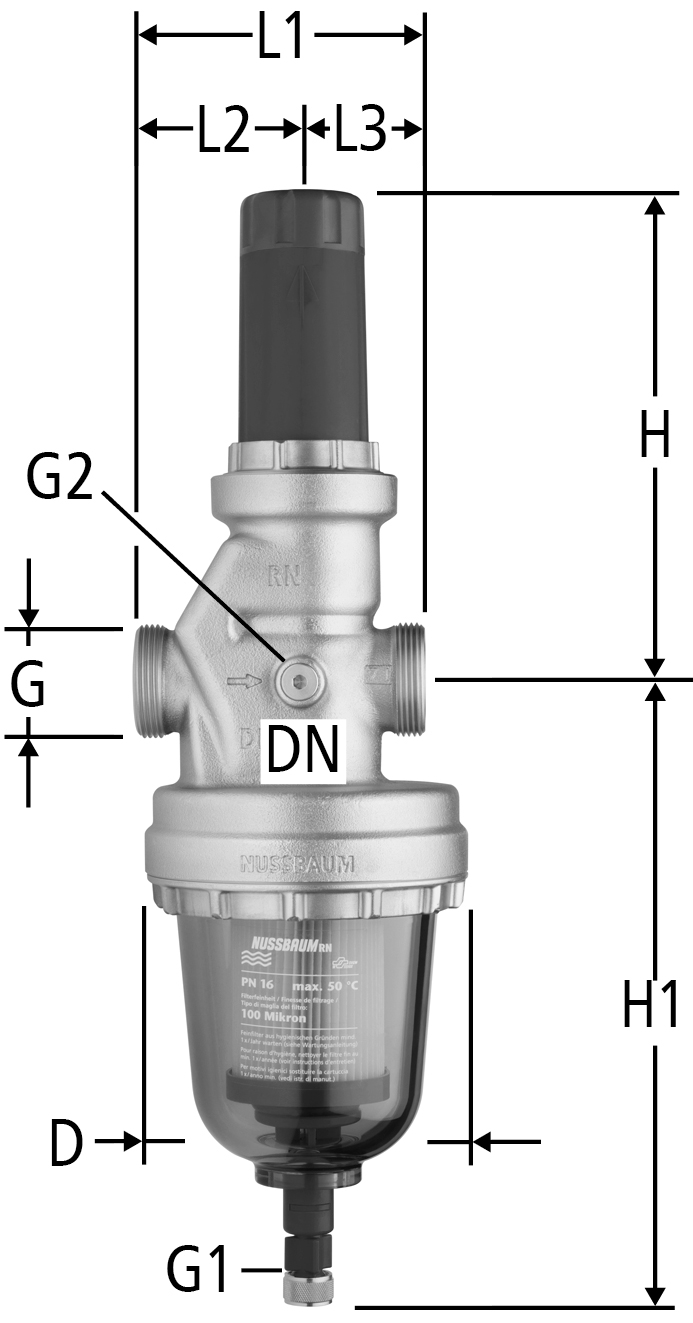

| DN | G | G1 | G2 | D | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1¼ | â…œ | ¼ | 135 | 100 | 60 | 40 | 143 | 266 | 100 | 6 | 2 bar - 6 bar | 25 (1) | 12070.36 | 1 | - | voir le modèle successeur | ||||
|
|
|||||||||||||||||||||
| 32 | 1½ | â…œ | ¼ | 135 | 120 | 70 | 50 | 203 | 261 | 100 | 12 | 2 bar - 6 bar | 32 (1¼) | 12070.37 | 1 | - | voir le modèle successeur | ||||
|
|
|||||||||||||||||||||
| 40 | 1¾ | â…œ | ¼ | 135 | 145 | 95 | 50 | 198 | 385 | 100 | 13.8 | 2 bar - 6 bar | 40 (1½) * | 12070.38 | 1 | - | voir le modèle successeur | ||||
|
|
|||||||||||||||||||||
| 50 | 2â…œ | â…œ | ¼ | 135 | 175 | 88 | 88 | 198 | 394 | 100 | 18 | 2 bar - 6 bar | 50 (2) * | 12070.39 | 1 | - | voir le modèle successeur | ||||
|
|
|||||||||||||||||||||
Indication
* Avec godet de filtre long
w = seuil de filtration [µm]
