18051 Filtre fin rinçage à contre-courant avec bride
seuil de filtration 240 µm
Produit ancien
avec tamis filtrant en acier inoxydable
| matériau principal | bronze CC499K |
| fluides | eau |
| pression de fonctionnement min. | 2 bar |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de service max. | 30 °C |
| type de rinçage à contre-courant | rinçage à contre-courant manuel |
| norme de bride | EN 1092 - PN 16 |

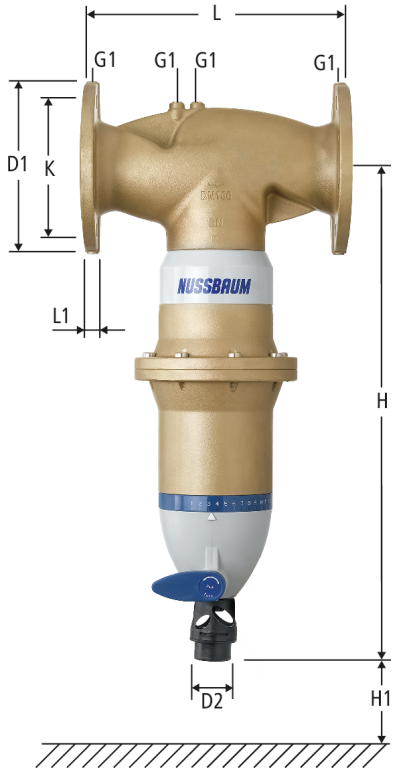

| DN | G1 | D1 | D2 | L | L1 | H | H1 min | N | w | K | Kvs | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 185 | 50 | 290 | 16 | 629 | 310 | 4x Ø18 | 240 | 145 | 65 | 18051.23 | - | plus disponible | |||||
|
|
|||||||||||||||||||
| 65 | ¼ | 185 | 50 | 290 | 16 | 629 | 310 | 8x Ø18 | 240 | 145 | 69.63 | 65 | 18051.33 | - | voir le modèle successeur | ||||
|
|
|||||||||||||||||||
| 80 | ¼ | 200 | 50 | 310 | 18 | 629 | 310 | 8x Ø18 | 240 | 160 | 74.26 | 80 | 18051.24 | - | voir le modèle successeur | ||||
|
|
|||||||||||||||||||
| 100 | ¼ | 220 | 50 | 350 | 20 | 629 | 310 | 8x Ø18 | 240 | 180 | 74 | 100 | 18051.25 | - | voir le modèle successeur | ||||
|
|
|||||||||||||||||||
Indication
N = nombre de trous x diamètre
w = seuil de filtration [µm]
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Filtre fin rinçage à contre-courant avec bride |
| Taille |
|
| Numéro d’article |
18051.23
|
