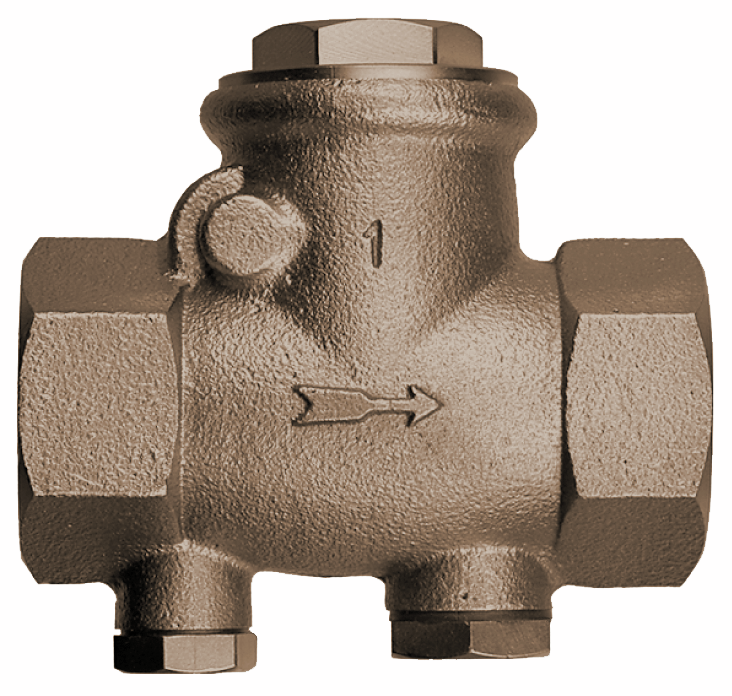

15060 Clapet de retenue à volet
Archiviertes Produkt
| matériau principal | bronze |
| fluides | eau |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de fonctionnement max. | 90 °C |

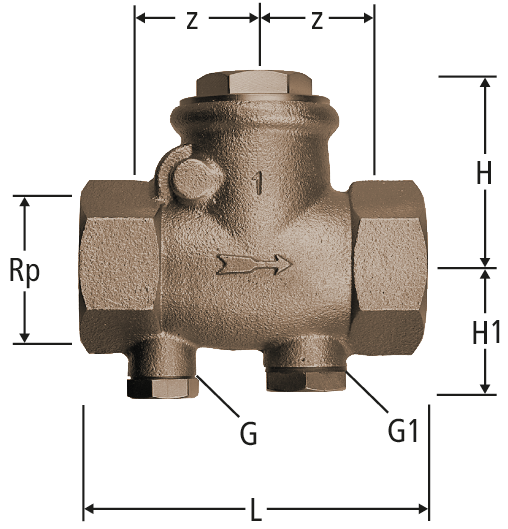

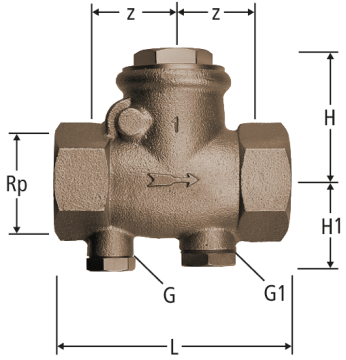

| Rp | G | G1 | z | L | H | H1 | Kvs | Art. n° | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¼ | ⅜ | 19 | 65 | 40 | 36 | 9.81 | ½ | 15060.04 | 1 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| ¾ | ¼ | ⅜ | 23 | 75 | 47 | 31 | 18.01 | ¾ | 15060.05 | 1 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| 1 | ¼ | ⅜ | 28 | 90 | 50 | 35 | 40.78 | 1 | 15060.06 | 1 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| 1¼ | ¼ | ⅜ | 33 | 105 | 58 | 41 | 70.28 | 1¼ | 15060.07 | 1 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| 1½ | ¼ | ⅜ | 41 | 120 | 65 | 43 | 81.47 | 1½ | 15060.08 | 1 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| 2 | ¼ | ⅜ | 46 | 140 | 78 | 47 | 161.24 | 2 | 15060.09 | 1 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
CAO / BIM
| Description | Clapet de retenue à volet |
| Taille |
|
| Numéro d’article |
15060.04
|
