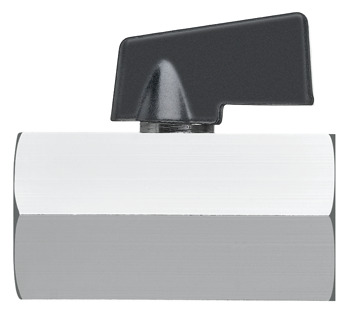

26023 Mini robinet à bille
avec filetage femelle
avec bille (laiton, chromé dur), avec joint (PTFE/NBR), avec poignée noire
| matériau principal | laiton |
| traitement de surface | nickelé |
| pression nominale | PN 10 |
| température de service max. | 50 °C |
| fluides | eau / air comprimé |

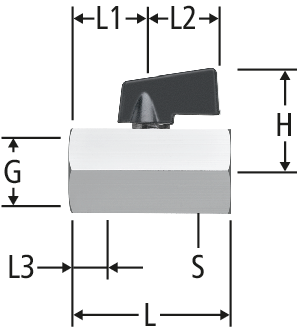

| G | L | L1 | L2 | L3 | H | S | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | 40 | 19 | 22 | 10 | 26 | 20 | ¼ | 26023.52 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||
| ⅜ | 40 | 19 | 22 | 11 | 26 | 20 | ⅜ | 26023.53 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||
| ½ | 47 | 24 | 22 | 12 | 29 | 24 | ½ | 26023.54 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||
| ¾ | 54 | 28 | 22 | 14 | 31 | 30 | ¾ | 26023.55 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||
Indication
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
CAO / BIM
| Description | Mini robinet à bille |
| Taille |
|
| Numéro d’article |
26023.52
|
