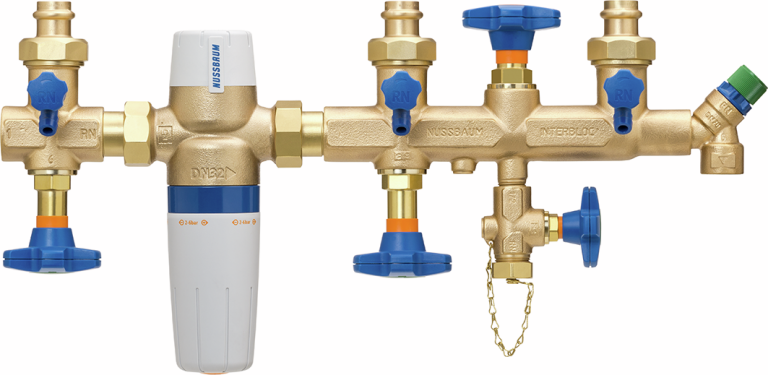

31106 Nourrice de distribution standard avec réducteur de pression
avec raccord à écrou mobile Optipress-Aquaplus
comprenant réducteur de pression, robinet de distribution, robinet de rinçage, interbloc
| matériau principal | bronze CC246E |
| pression nominale | PN 16 |
| température de service max. | 30 °C |

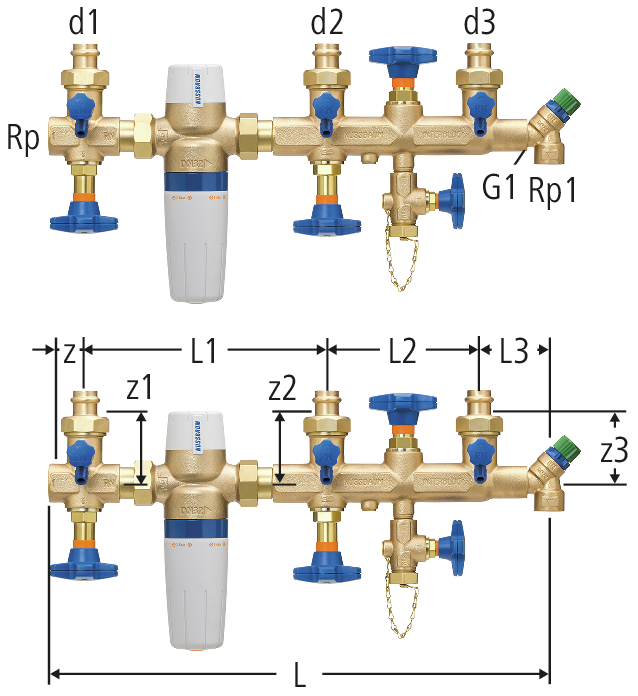

| Rp | Rp1 | G1 | d1 | d2 | d3 | z | z1 | z2 | z3 | L | L1 | L2 | L3 | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | 22 | 22 | 22 | 20 | 73 | 73 | 73 | 516 | 244 | 160 | 75 | 1x22x22x22 | 31106.21 | 1 |
| 01 | 628.265 | ||||
|
|
|||||||||||||||||||||||
| 1 | ¾ | ¾ | 22 | 28 | 22 | 20 | 73 | 78 | 73 | 516 | 244 | 160 | 75 | 1x22x28x22 | 31106.22 | 1 |
| 01 | 628.275 | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 22 | 22 | 25 | 75 | 73 | 73 | 561 | 282 | 160 | 75 | 1¼x22x22x22 | 31106.23 | 1 |
| 01 | 628.266 | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 22 | 25 | 75 | 78 | 73 | 561 | 282 | 160 | 75 | 1¼x22x28x22 | 31106.24 | 1 |
| 01 | 628.276 | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 28 | 25 | 75 | 78 | 78 | 561 | 282 | 160 | 75 | 1¼x22x28x28 | 31106.25 | 1 |
| 01 | 628.286 | ||||
|
|
|||||||||||||||||||||||
CAO / BIM
| Description | Nourrice de distribution standard avec réducteur de pression |
| Taille |
|
| Numéro d’article |
31106.21
|
