Le système Optifitt-Press – sertir au lieu de souder

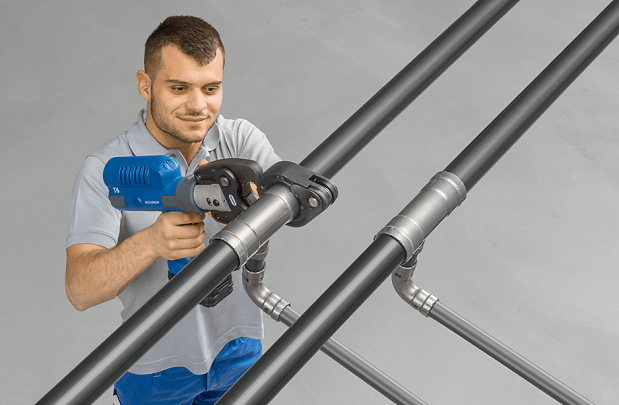

Optifitt Press2

Sûrs, rationnels et de montage aisé, les raccords Optifitt-Press en acier 1.0308 avec revêtement zinc-nickel sont destinés aux tuyaux en acier à paroi épaisse munis de diverses surfaces.

Nussbaum présente ainsi une véritable innovation. Les tuyaux en acier à paroi épaisse dans une qualité de tube fileté ou bouilleur peuvent désormais être sertis en l'espace de quelques secondes. Optifitt-Press révolutionne ainsi le mode opératoire et l’efficacité dans l’installation. Ceci grâce à la technique d’assemblage Optifitt-Press avec une adaptation des écarts de tolérances aux diamètres des tuyaux. Les raccords à sertir sont spécialement conçus pour la mise en œuvre de diverses épaisseurs de parois, offrant ainsi un maximum de souplesse. Comparée au soudage, vissage au serrage, la technique de sertissage à froid est nettement plus rapide, plus sûre et plus économique.

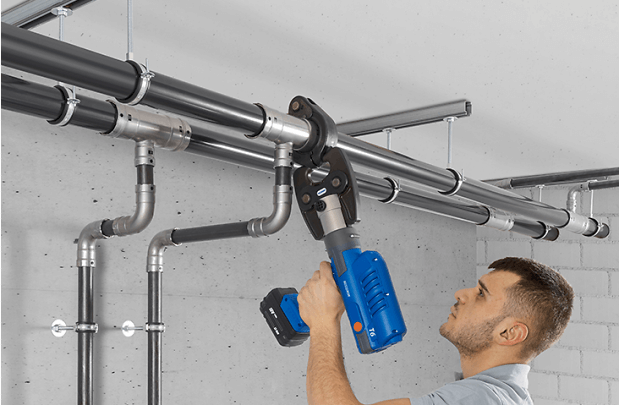

Montage d’Optifitt-Press

Optifitt Press

Optifitt-Press se traduit par des assemblages sûrs d’une étanchéité garantie, mais aussi immédiatement utilisables.

Les délais de refroidissement ou les piquets incendie, tels que pratiqués pour le soudage, n’ont plus lieu d’être. Comparé au soudage, le sertissage peut faire gagner jusqu'à 60 % de temps de montage. Les autres méthodes telles que les assemblages par filetage, enroulement, accouplement ou rainurage ne font guère le poids face à Optifitt-Press en termes de rapidité car elles sont nettement plus chronophages.

Bien installé: voici comment installer Optifitt-Press

Couper le tuyau en acier, l’ébarber et le nettoyer

Reporter la profondeur d’emboîtement du raccord Optifitt-Press sur l’extrémité du tuyau

Introduire le raccord sur le tuyau

Positionner la mâchoire ou l’anneau de sertissage (pour les grandes dimensions) et raccorder le tout par sertissage avec la pince à sertir Nussbaum

Optifitt-Press: étanche et sûr

Les raccords Optifitt-Press disposent d’un joint profilé spécial permettant de sertir avec un seul et même raccord les tuyaux en acier munis des surfaces les plus variées.

Le joint EPDM enserre pour ce faire le tuyau à trois endroits simultanément et assure un assemblage totalement étanche, même en présence de surfaces rugueuses et d’aspérités.

SC-Contour garantit de surcroît une sécurité maximale car l’ensemble de l’installation peut être contrôlé au moyen d’un unique test d’étanchéité central. Les raccords non sertis sont alors visiblement non étanches. La plage de test à sec se situe entre 22 mbar et 3 bar tandis que celle du test d’étanchéité avec de l’eau s’étend de 1 à 6,5 bar.

Ainsi, non seulement Optifitt-Press répond aux exigences des normes et directives actuelles, mais il les dépasse aussi en partie – p. ex. avec une plage de pression nettement plus vaste.

La gamme Optifitt-Press: une flexibilité maximale

Optifitt Press Sortiment

Qu’il s’agisse de circuits de chauffage ou de refroidissement, d’installations de sprinklers en tuyaux en acier à paroi épaisse, d’installations industrielles, d'installations d’air comprimé ou de réseaux de tuyauterie pour les gaz techniques: avec plus de 130 raccords différents, manchons, coudes, raccordements filetés, réductions, tés et brides dans des dimensions de 3/8" à 2", l'assortiment Optifitt-Press offre une souplesse maximale pour chaque installation.

Optifitt-Press: sûr et fiable

Toute la gamme Optifitt-Press est éxecutée en acier revêtu de zinc-­nickel. Les tuyaux en acier peuvent ainsi être assemblés de façon sûre et fiable d'après DIN EN ISO 6708 et DIN EN 10220/10255. Des pièces intermédiaires de transition pour les raccords de couplage et Optipress­-Therm viennent parfaire l’assortiment.

Homologation de l’assortiment Optifitt-Press

Chauffage/Refroidissement: TÜV

Sprinkler/Installation d’extinction d’incendie (sèche / sous eau): VdS

Air comprimé/Gaz techniques (azote): TÜV

Industrie: TÜV

Vos avantages

Raccordement direct sans Té  Avec l’outil qui convient et son set complet, on peut percer des tubes en acier à paroi épaisse sans aucune préparation, pour ensuite y appliquer un raccord supplémentaire.

Idéal pour les installations de sprinklers  Forts de leur robustesse et de leur longévité, ces raccords à sertir satisfont également aux prescriptions des classes de risques les plus élevées, lorsque des conduites en tuyau en acier à paroi épaisse – comme on les trouve notamment dans les installations industrielles artisanales – sont impératives et prescrites par le législateur.

Gain de temps  Optifitt-Press réduit le temps de montage de jusqu’à 60 % par rapport à un assemblage par soudage, filetage ou rainurage.

Solution sûre  Les raccords non sertis par mégarde se remarquent immédiatement lors de l’essai de pression grâce à SC-Contour. Pas de risque d’incendie grâce à la technique de sertissage à froid.

Utilisation universelle  Optifitt-Press sertit des tuyaux en acier à paroi épaisse dans des diamètres nominaux de 3/8" à 2", que le tuyau soit sans soudure, soudé, blanc non revêtu, galvanisé ou revêtu d’une résine synthétique.

Economique  Du fait du gain de temps élevé à l’installation, Optifitt-­Press est particulièrement rationnel. De plus, il est possible d’utiliser le même pince à sertir que pour tous les autres systèmes Nussbaum.

Gesamtleistung klein

Pour la distribution d’eau de boisson, Nussbaum vous offre, en tant qu’interlocuteur privilégié, un service complet doublé d’une solution globale conforme aux normes W3 et SIA-385/2. Optiarmatur est le nom d’une gamme complète de robinetteries. Décliné avec Press et Serra, Optifitt est un vaste assortiment de raccords pour divers fluides et des utilisations spéciales. Optipress regroupe les raccords et tuyaux pour l’installation d’eau de boisson en sous-sol et dans les colonnes montantes et, associé à Gaz et Therm, est idéal aussi pour la distribution de gaz et d’eau chaude. Optiflex se rapporte, quant à lui, à l’installation d’eau de boisson à l’étage et Optivis-Tec au système de cadres de montage. Therm-Control est une régulation par pièce innovante pour un chauffage par le sol intelligent. Il faut savoir que pour l’ensemble de ces produits, les systèmes et composants sont parfaitement compatibles entre eux. Cette palette exhaustive de produits est richement complétée par les prestations uniques Nussbaum Plantec, Service et Individual. Chez Nussbaum, tout s’accorde.

Pince à sertir

Neues Presswerkzeug T7

S’utilise avec tous les systèmes à sertir Nussbaum

Mâchoires adaptées de manière optimale au système

Temps de sertissage courts de 3 à 5 secondes pour toutes les dimensions

Performances élevées des accus grâce au moteur avec technique digitale

Utilisation aisée d’une seule main pour petites dimensions

Flexibilité maximale dans chaque configuration d’espace grâce à une tête de sertissage pivotante

Sécurité optimale au sertissage

Longs intervalles d’entretien de 40'000 sertissages ou 4 ans

Maintenant avec l’appli Nussbaum Tool
