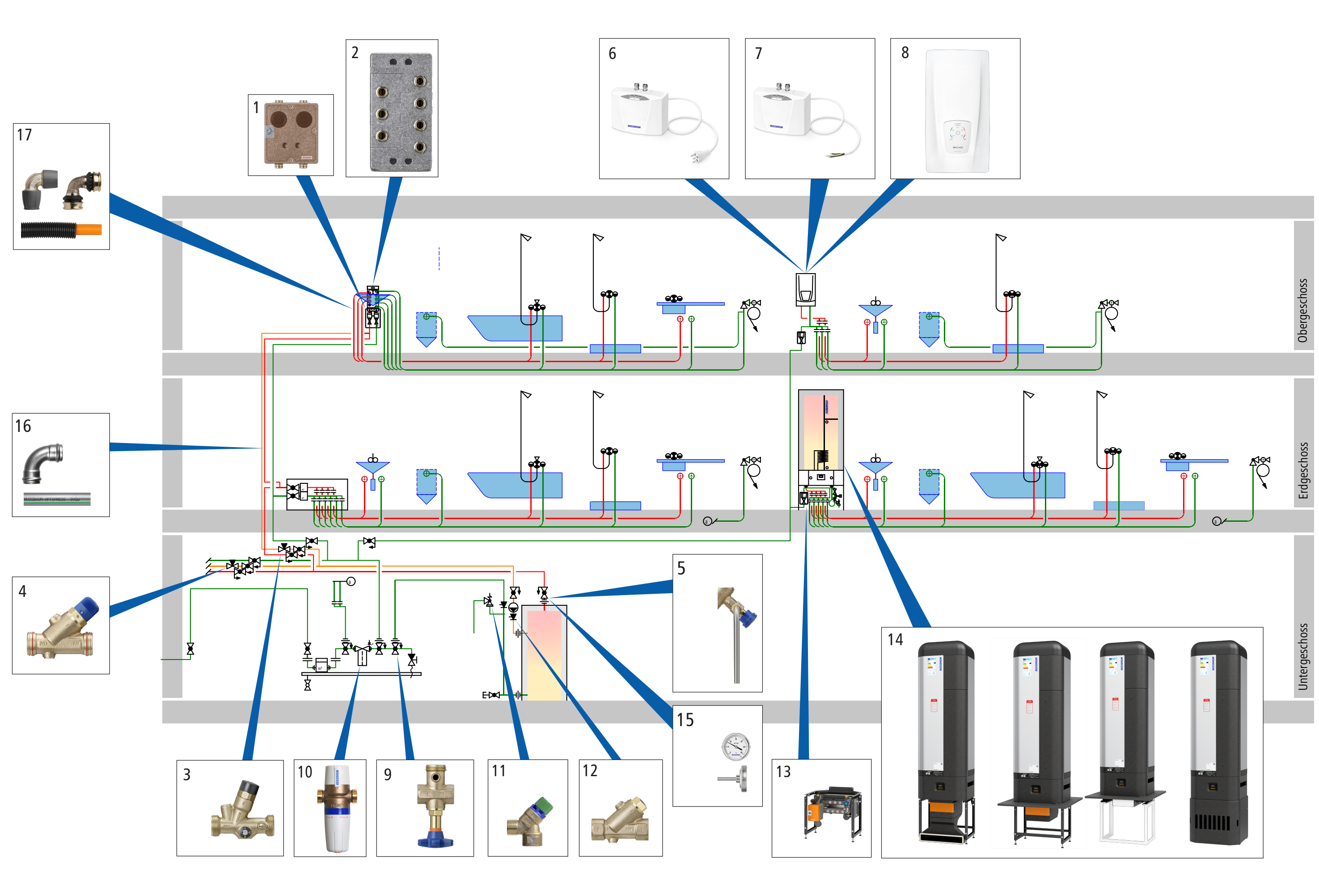

Anwendungen und Lösungen - Warmwasser

1

Unterputz-Armaturenboxen

• Etagenarmatur zur Kaltwasser- und Warmwassertrennung bis auf die Etagenverteilung im Einzelzapfstellensystem

• Verwendbar in verschiedenen Bausituationen

• Übergänge zu Schnellkupplungen

• Werkstoffe: Rotguss CC246E, Kunststoff

Je nach Ausführung mit:

• Absperrarmatur

• Anschluss für Messkapsel Koax

• Anschluss für Reduzierpatrone

• Anschluss für Waschtisch

2

Optiflex-Verteilerboxen

• Etagenarmatur zu den Unterputz-Armaturenboxen

• Steckabgänge und Schnellkupplungen

• Werkstoffe: Rotguss CC246E, Kunststoff

3

Geregeltes Zirkulationsventil, 36010

• Initiale Einstellung auf hydraulischen Widerstand, der sich während des Betriebs automatisch an Temperaturänderungen anpasst.

• Berechnung des Betriebspunkts erforderlich

• Regelmässige Funktionskontrolle erforderlich

4

Regulierventil, 24022

• Einstellung auf festen hydraulischen Widerstand

• Wirtschaftliche Lösung

• Berechnung des Betriebspunkts erforderlich

5

Probenahmeventil, 22086

• Zur Probeentnahme von Trink-, Bade- und Schwimmbadwasser zwecks Ermittlung der chemischen und mikrobiologischen Parameter unter laborähnlichen Bedingungen.

• Anschluss an die Entleeröffnungen von passenden Armaturen

• 360 ° dreh- und montierbar

6

Durchfluss-Wassererwärmer, 67200.21

• Energieeffizienzklasse A

• Für druckfeste und drucklose Armaturen

• Nennleistung 3.5 kW

• Durchflussleistung 2.0 l/min

• Max. Temperaturerhöhung 25 °C

• Netzanschluss 230 V, mit Stecker T23

7

Durchfluss-Wassererwärmer, 67201

• Energieeffizienzklasse A

• Für druckfeste und drucklose Armaturen

• Nennleistung 6.5 kW

• Durchflussleistung 3.7 l/min

• Max. Temperaturerhöhung 25 °C

• Netzanschluss 400 V, ohne Stecker

8

Durchfluss-Wassererwärmer, 67202.21

• Energieeffizienzklasse A

• Für druckfeste und drucklose Armaturen

• Nennleistung 11 / 13.5 kW

• Durchflussleistung 5 l/min (35 bis 55 °C)

• Max. Temperaturerhöhung 28 bis 38 °C

• Netzanschluss 3 x 400 V

9

Optiarmatur-Absperrarmaturen

Die Kaltwasserleitung zum Wassererwärmer muss absperrbar sein. Die Absperrarmatur muss sich im gleichen Raum wie der Wassererwärmer befinden.

• Für Wasser bis 90 °C

• Mit Easy-Top-Oberteil

• PN 16.0

• Werkstoffe: Rotguss CC246E, Kunststoffe

10

Optiarmatur-Druckreduzierventile

• Einstellbereich 2 bis 6 bar

• Für Wasser bis 30 °C

• Mit Manometer

• Mit System-Anschlussverschraubungen, mit drehbaren Flanschanschlüssen

• Werkstoffe: Rotguss CC246E, Kunststoffe

11

Sicherheitsventil, 13000

Für Wassererwärmer bis 90 °C

Nur federbelastete Membransicherheitsventile dürfen eingesetzt werden. Das Sicherheitsventil ist so einzustellen, dass sein Ansprechdruck 100 kPa (1 bar) über dem Ruhedruck, d. h. dem reduzierten Druck in der Anschlussleitung liegt. Das Sicherheitsventil ist im Raum des Wassererwärmers und in dessen Nähe zu installieren. Zwischen dem Sicherheitsventil und dem zu schützenden Apparat darf kein Absperrorgan eingebaut werden.

12

Rückflussverhinderer, 15101

Für Wassererwärmer bis 90 °C

Der Rückflussverhinderer muss in Fliessrichtung vor dem Sicherheitsventil und nahe beim Wassererwärmer eingebaut sein. Der Rückflussverhinderer muss gut zugänglich, leicht demontierbar und zu Prüfzwecken mit einem Prüfstutzen versehen sein.

13

Armatureneinheiten, 68080

Die Armatureneinheiten erweitern die Funktionalität des Wärmepumpen-Wassererwärmer Aquapro-Ecotherma mit einer integrierten Etagenverteilung.

Armatureneinheit 68080.22

• Kalt- und Warmwasserverteilung

• Unterputz-Armaturenbox Einzelausführung kompakt 70101, für Koax

• Sicherheitsgruppe 33082, ohne Steckabgänge.

Armatureneinheit 68080.24

• Warmwasserverteilung

• Unterputz-Armaturenbox Einzelausführung kompakt 70101, für Koax

• Sicherheitsgruppe 33082, ohne Steckabgänge.

14

Wärmepumpen-Wassererwärmer Aquapro-Ecotherma, 68000

Der Wärmepumpen-Wassererwärmer Aquapro-Ecotherma ist ein elektronisch geregelter Speicher-Wassererwärmer zur dezentralen Warmwasserversorgung in Trinkwasserinstallationen ohne Warmwasserzirkulation. Das Gerät nutz zur Trinkwassererwärmung die Raumwärme am Aufstellort mittels einer Luft/Wasser-Wärmepumpe.

• Energieeffizienzklasse A+

• Max. Trinkwarmwassertemperatur 65 °C

• Zapfprofil L (SIA 380/1; EN 16147)

Gerätetypen:

• Gerät 68010.21, für Schrankeinbau

• Gerät 68020.21, Austauschgerät für Schrankeinbau, mit Unterbau

• Gerät 68020.22, Austauschgerät für Schrankeinbau, für Fremdgestelle

• Gerät 68030, für die freistehende Aufstellung

15

Thermometer

Je nach Ausführung:

• passend zu geregeltem Zirkulationsventil

• passend zu Schrägsitzventilen mit Probenahmeventil

• Anzeigebereiche von 0 bis 120 °C

16

Optipress-Aquaplus

System mit Edelstahlrohren und Pressfittings aus bleifreiem Rotguss oder aus Edelstahl sind ausgelegt und zugelassen für die Erstellung von Trinkwasserinstallationen nach der SVGW-Richtlinie W3 mit einer maximal zulässigen Dauerbelastung von 95 °C und 16 bar.

17

Optiflex

Optiflex Rohrleitungssysteme sind ausgelegt und zugelassen für die Erstellung von Trinkwasserinstallationen nach der SVGW-Richtlinie W3 mit einer maximal zulässigen Dauerbelastung von 70 °C und 10 bar. Darunter fällt auch enthärtetes Kalt- und Warmwasser.
