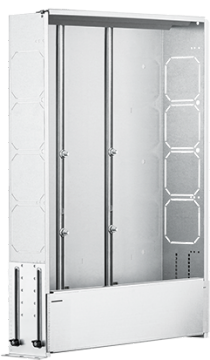

86043 Verteilerkasten
inkl. Befestigungsmaterial für Rohrschelle 83070, inkl. Halteschiene
| Hauptwerkstoff | Stahl |
| Oberflächenbehandlung | verzinkt |

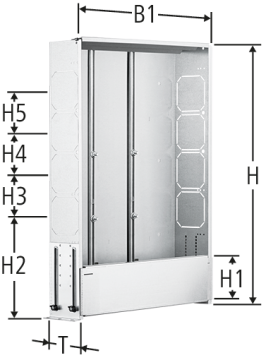

| H min | H max | H1 | H2 | H3 | H4 | H5 | B | B1 | T min | T max | Art.-Nr. | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 670 | 810 | 103 | 222 | 113 | 96 | 103 | 400 | 350 | 110 | 160 | 400 | 86043.21 | 02 | 1 | 372.114 |
| ||||
|
|
||||||||||||||||||||
| 670 | 810 | 103 | 222 | 113 | 96 | 103 | 500 | 450 | 110 | 160 | 500 | 86043.20 | 02 | 1 |
| |||||
|
|
||||||||||||||||||||
| 670 | 810 | 103 | 222 | 113 | 96 | 103 | 600 | 550 | 110 | 160 | 600 | 86043.22 | 02 | 1 | 372.124 |
| ||||
|
|
||||||||||||||||||||
| 670 | 810 | 103 | 222 | 113 | 96 | 103 | 750 | 700 | 110 | 160 | 750 | 86043.23 | 02 | 1 | 372.134 |
| ||||
|
|
||||||||||||||||||||
| 670 | 810 | 103 | 222 | 113 | 96 | 103 | 900 | 850 | 110 | 160 | 900 | 86043.24 | 02 | 1 | 372.144 |
| ||||
|
|
||||||||||||||||||||
| 670 | 810 | 103 | 222 | 113 | 96 | 103 | 1000 | 950 | 110 | 160 | 1000 | 86043.25 | 02 | 1 |
| |||||
|
|
||||||||||||||||||||
| 670 | 810 | 103 | 222 | 113 | 96 | 103 | 1200 | 1150 | 110 | 160 | 1200 | 86043.26 | 02 | 1 |
| |||||
|
|
||||||||||||||||||||
Menge pro Palette: 86043.20: 26 Stk. / 86043.21: 26 Stk. / 86043.22: 21 Stk. / 86043.23: 15 Stk. / 86043.24: 15 Stk. / 86043.25: 14 Stk. / 86043.26: 13 Stk.
B = Grösse des Rahmens mit Türe, siehe 86045
Die Verteilerkästen dürfen nicht statisch belastet werden.
Grössenbestimmung der Verteilerkästen aufgrund vorgegebener Verteilerabgänge siehe Datenblatt auf der Produktseite im Onlineshop.
CAD / BIM
| Beschreibung | Verteilerkasten |
| Grösse |
|
| Artikelnummer |
86043.21
|
