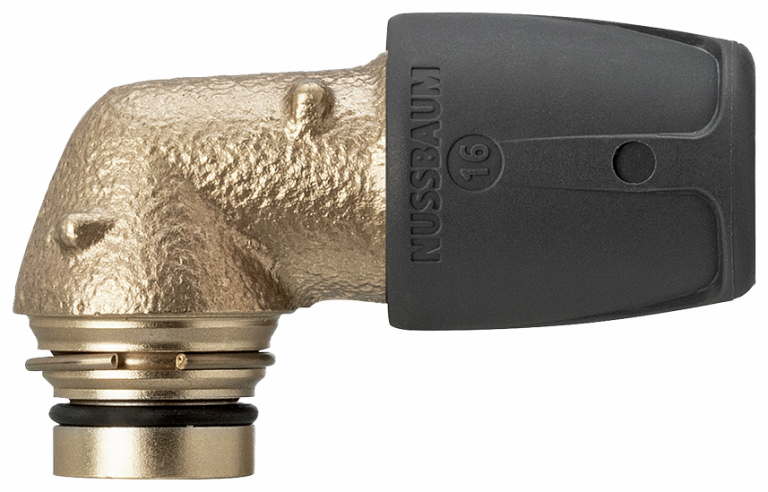

85156 Steckübergang gekröpft
auf Optiflex-Profix
zu Optiflex-Verteiler
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 70 °C |

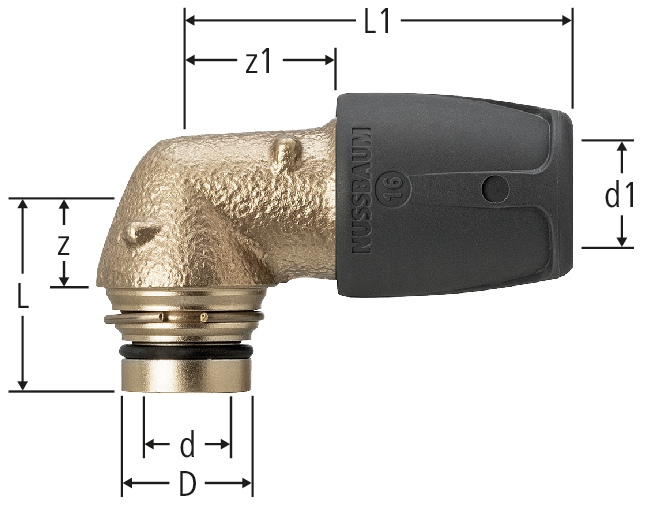

| d | d1 | D | z | z1 | L | L1 | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 16 | 20 | 13 | 22 | 28 | 56 | 1.8 | 16 | 85156.21 | 1 |
| 10 | 333.411 | ||||
|
|
|||||||||||||||||
| 13 | 20 | 20 | 13 | 22 | 28 | 56 | 2.5 | 20 | 85156.22 | 1 |
| 10 | 333.412 | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Steckübergang gekröpft |
| Grösse |
|
| Artikelnummer |
85156.21
|
