90061 Optifitt-Serra-Wasserzähler-Bogen

 zurück

90061 Optifitt-Serra-Wasserzähler-Bogen

Info

mit Flansch Flansch nach EN 1092 - PN 16

PN 16

Rotguss CC499K

Produktvarianten

Legende

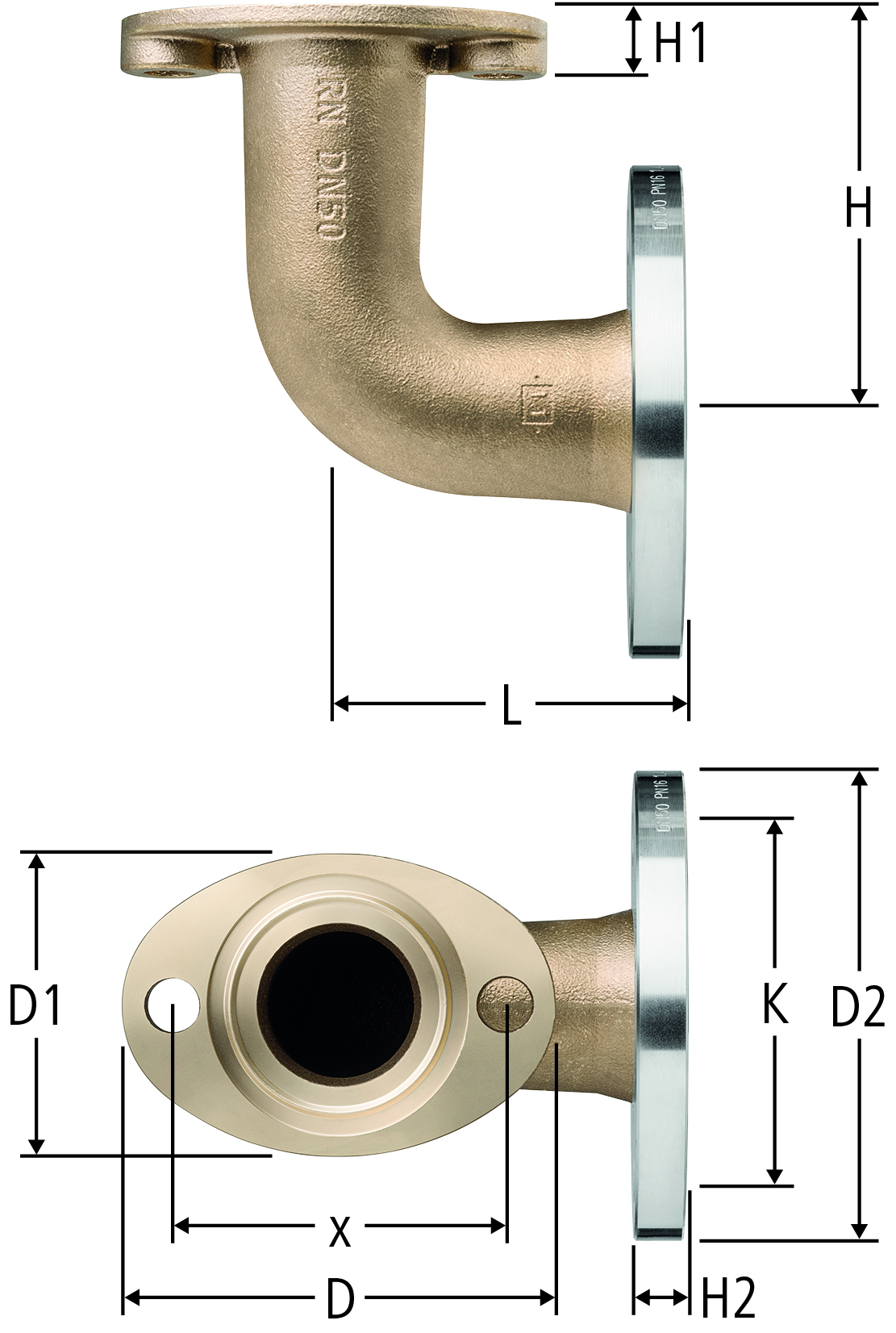

L H H1 H2 D D1 D2 N K x ζ Art.-Nr. RK VE suissetec Bestellen Ersatzteile und Zubehör
2 x DN 50 2 x DN 50 118 130 18 15 143 100 165 2x Ø18 125 110 0.6 2 x DN 50 90061.09 04 1 -
90061.09
St
Anzeigen

Zubehör

Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen
Optifitt-Serra-Gewindeflansch PN 16 90050.26 Optifitt-Serra-Gewindeflansch PN 16 50 (2) Hauptwerkstoff: Rotguss CC499K
90050.26
St
Flanschdichtung PN 10/16 90057.22 Flanschdichtung PN 10/16 50 (2) Hauptwerkstoff: Reinz AFM 34/2
90057.22
St
Sechskantschraube 90058.30 Sechskantschraube M16 x 60, zu Flanschen Hauptwerkstoff: Edelstahl 1.4301
90058.30
St
Optifitt-Serra-Wasserzähler-Flansch 90065.09 Optifitt-Serra-Wasserzähler-Flansch 2 Hauptwerkstoff: Rotguss CC499K
90065.09
St
Flanschdichtung 90067.27 Flanschdichtung 2, zu Wasserzähler-Bogen und -Flansch Hauptwerkstoff: EPDM
90067.27
St
-lubric-Beschichtung 90051.25 -lubric-Beschichtung M16 Hauptwerkstoff: Edelstahl 1.4301
90051.25
St
Unterlagsscheibe 90052.25 Unterlagsscheibe M16 Hauptwerkstoff: Edelstahl 1.4301
90052.25
St
Muttern-Set mit Unterlagsscheiben 90053.25 Muttern-Set mit Unterlagsscheiben M16 Hauptwerkstoff: Edelstahl 1.4301
90053.25
St
