84245 Optiflex-Flowpress-Bogen 90°

 zurück

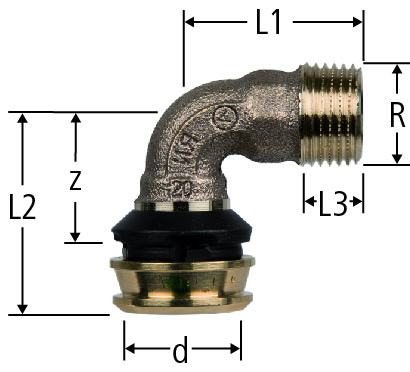

84245 Optiflex-Flowpress-Bogen 90°

Info

mit Aussengewinde

PN 10.0

Rotguss CC246E, Kunststoff

Produktvarianten

Legende
R d z L1 L2 L3 ζ Art.-Nr. CHF RK VE suissetec Bestellen
16 x ½ 16 x ½ ½ 16 24 37 39 13 1.7 16 x ½ 84245.21
10 5 342.131
84245.21
Stk.
16 x ¾ 16 x ¾ ¾ 16 22 43 37 14 1.7 16 x ¾ 84245.22
10 5 -
84245.22
Stk.
20 x ½ 20 x ½ ½ 20 25 36 40 13 1.5 20 x ½ 84245.23
10 5 342.132
84245.23
Stk.
20 x ¾ 20 x ¾ ¾ 20 24 45 39 14 1.5 20 x ¾ 84245.24
10 5 342.142
84245.24
Stk.
25 x ¾ 25 x ¾ ¾ 25 30 42 50 14 1.2 25 x ¾ 84245.25
10 5 342.143
84245.25
Stk.
25 x 1 25 x 1 1 25 31 56 51 17 1.2 25 x 1 84245.26
10 5 342.153
84245.26
Stk.
32 x 1 32 x 1 1 32 33 53 53 17 1.2 32 x 1 84245.27
10 5 342.154
84245.27
Stk.
40 x 1¼ 40 x 1¼ 40 45 70 72 19 0.9 40 x 1¼ 84245.28
10 1 342.165
84245.28
Stk.

CAD / BIM

Beschreibung Optiflex-Flowpress-Bogen 90°
Grösse
Artikelnummer
84245.21
