24020 Regulierventil
Altes Produkt
für Wasser bis 90 °C Regulierspindel aus Edelstahl, mit Oberteil aus Messing
PN 16.0

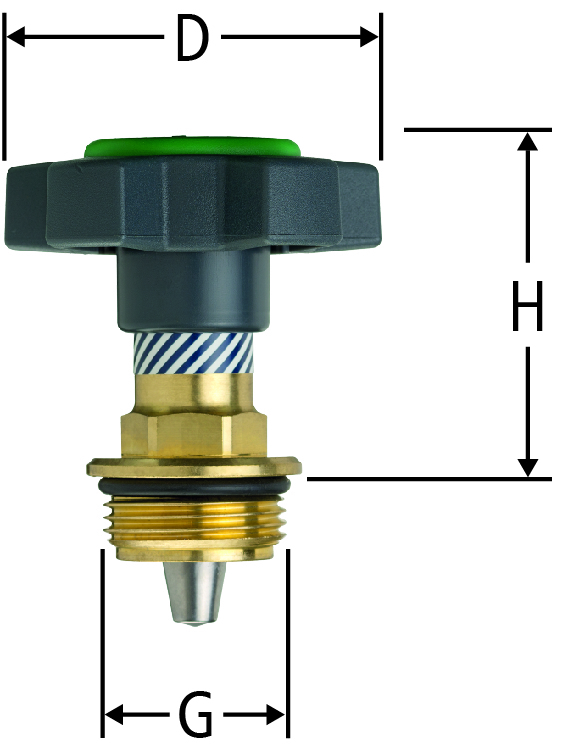

| Rp | G | z | L | H | D | Dimension | Art.-Nr. | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ½ | 17 | 60 | 70 | 55 | ⅜ * | 24020.03 | 1 | 654.112 | nicht mehr bestellbar | ||||
|
|
||||||||||||||
| ½ | ½ | 17 | 60 | 70 | 55 | ½ | 24020.04 | 1 | 654.113 | nicht mehr bestellbar | ||||
|
|
||||||||||||||
| ¾ | ¾ | 23 | 75 | 75 | 55 | ¾ | 24020.05 | 1 | 654.114 | nicht mehr bestellbar | ||||
|
|
||||||||||||||
| 1 | 1 | 28 | 90 | 92 | 70 | 1 | 24020.06 | 1 | 654.115 | nicht mehr bestellbar | ||||
|
|
||||||||||||||
Hinweis
* Kann nicht mit Regulierventil 24022 ersetzt werden. Ersatzteil siehe Oberteil 24020.93.
CAD / BIM
| Beschreibung | Regulierventil |
| Grösse |
|
| Artikelnummer |
24020.03
|
