86505 Optiflex-Flowpress-Unterputz-Geradsitzventil

 zurück

86505 Optiflex-Flowpress-Unterputz-Geradsitzventil

Info

mit Easy-Top-Oberteil

PN 10

Rotguss CC246E, Kunststoff

Produktvarianten

Legende

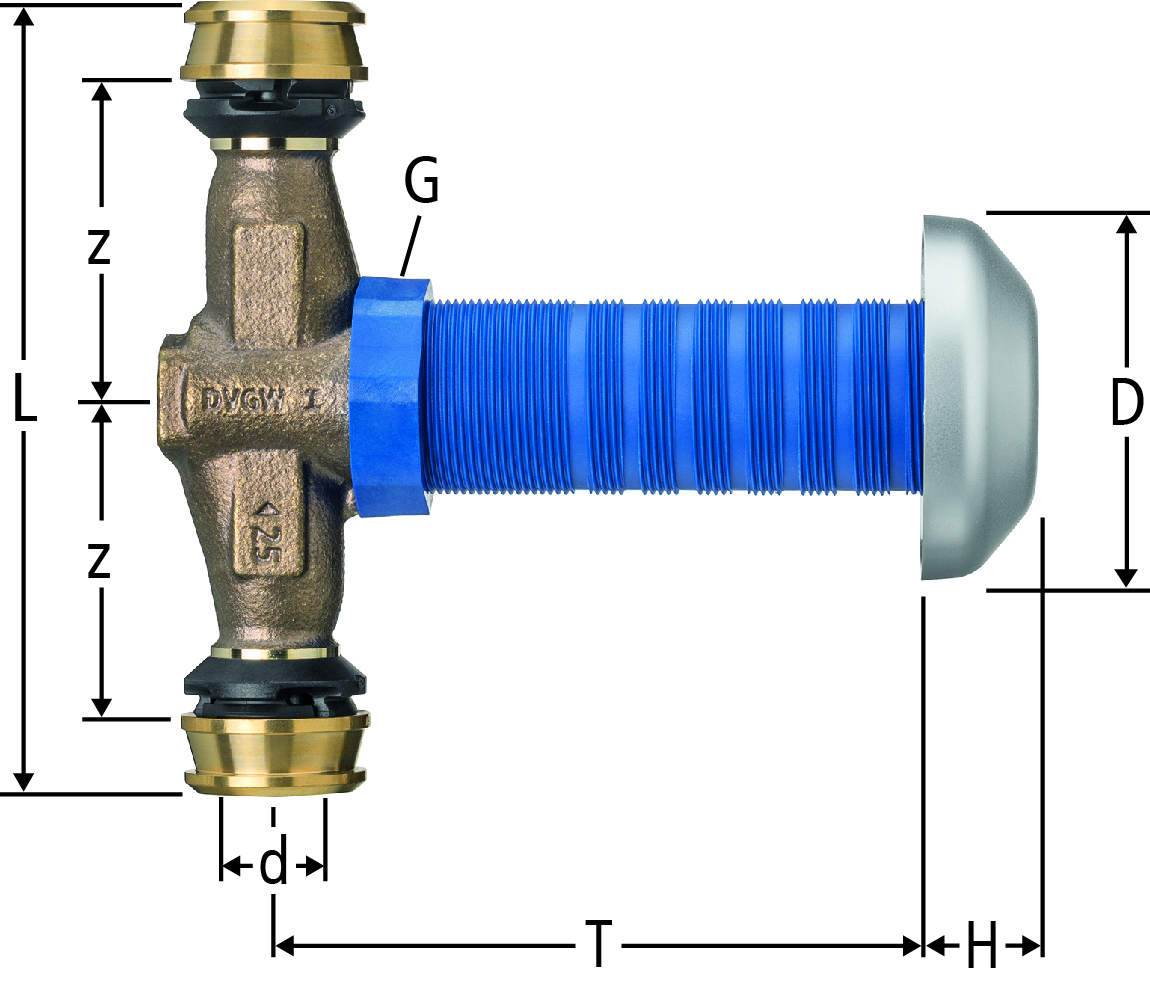

G d z L T H D Kvs ζ Art.-Nr. RK VE suissetec Bestellen Ersatzteile und Zubehör
16 16 ¾ 16 57 144 43-129 22 70 2.8 3.6 16 86505.22 10 1 381.471
86505.22
St
Anzeigen

Ersatzteile

Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen
Schutzhülse 23090.21 Schutzhülse, zu Unterputz-Ventilen Kunststoff
23090.21
St
Rosette 23091.51 Rosette 1, zu Unterputz-Ventilen Kunststoff verchromt
23091.51
St
Ventilteller 23070.05 Ventilteller ¾, zu Gartenventilen und Schwimmerventilen Rotguss CC499K, EPDM
23070.05
St
Mitnehmer 23092.90 Mitnehmer, zu Unterputz-Ventilen Kunststoff
23092.90
St
Easy-Top-Oberteil 23160.05 Easy-Top-Oberteil 15 / 20 / 25, zu Unterputz-Ventilen Rotguss CC246E
23160.05
St

Zubehör

Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen
Befestigungs-Set vorne 23037.21 Befestigungs-Set vorne, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff
23037.21
St
Befestigungs-Set hinten 23038.21 Befestigungs-Set hinten, zu Unterputz-Ventilen Hauptwerkstoff: Stahl, Kunststoff
23038.21
St
Befestigungs-Set 23039.21 Befestigungs-Set, zu Unterputz-Ventilen für GIS-/Duofix-UP-Absperrventil-Armaturenplatte Hauptwerkstoff: Stahl, Kunststoff
23039.21
St
Dämmschale 23040.21 Dämmschale, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff
23040.21
St
Griff-Garnitur 23035.51 Griff-Garnitur KW / EF / AF, zu Unterputz-Ventilen Hauptwerkstoff: Messing verchromt
23035.51
St
Griff-Garnitur 23035.52 Griff-Garnitur WW / EC / AC, zu Unterputz-Ventilen Hauptwerkstoff: Messing verchromt
23035.52
St
Rosette 23091.51 Rosette 1, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff verchromt
23091.51
St
Verlängerungs-Set 23092.21 Verlängerungs-Set, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff
23092.21
St
Griff-Garnitur 23036.51 Griff-Garnitur KW/WW / EF/EC / AF/AC, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff verchromt
23036.51
St
Stellantriebs-Einheit Easy-Matic 23300.21 Stellantriebs-Einheit Easy-Matic em10
23300.21
St
Easy-Top-Oberteil 23150.05 Easy-Top-Oberteil ¾, zu Schrägsitzventilen und Batterieventilen Hauptwerkstoff: Rotguss CC246E
23150.05
St
20 20 ¾ 20 57 144 43-129 22 70 3.7 4.9 20 86505.23 10 1 381.472
86505.23
St
Anzeigen

Ersatzteile

Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen
Schutzhülse 23090.21 Schutzhülse, zu Unterputz-Ventilen Kunststoff
23090.21
St
Rosette 23091.51 Rosette 1, zu Unterputz-Ventilen Kunststoff verchromt
23091.51
St
Ventilteller 23070.05 Ventilteller ¾, zu Gartenventilen und Schwimmerventilen Rotguss CC499K, EPDM
23070.05
St
Mitnehmer 23092.90 Mitnehmer, zu Unterputz-Ventilen Kunststoff
23092.90
St
Easy-Top-Oberteil 23160.05 Easy-Top-Oberteil 15 / 20 / 25, zu Unterputz-Ventilen Rotguss CC246E
23160.05
St

Zubehör

Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen
Befestigungs-Set vorne 23037.21 Befestigungs-Set vorne, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff
23037.21
St
Befestigungs-Set hinten 23038.21 Befestigungs-Set hinten, zu Unterputz-Ventilen Hauptwerkstoff: Stahl, Kunststoff
23038.21
St
Befestigungs-Set 23039.21 Befestigungs-Set, zu Unterputz-Ventilen für GIS-/Duofix-UP-Absperrventil-Armaturenplatte Hauptwerkstoff: Stahl, Kunststoff
23039.21
St
Dämmschale 23040.21 Dämmschale, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff
23040.21
St
Griff-Garnitur 23035.51 Griff-Garnitur KW / EF / AF, zu Unterputz-Ventilen Hauptwerkstoff: Messing verchromt
23035.51
St
Griff-Garnitur 23035.52 Griff-Garnitur WW / EC / AC, zu Unterputz-Ventilen Hauptwerkstoff: Messing verchromt
23035.52
St
Rosette 23091.51 Rosette 1, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff verchromt
23091.51
St
Verlängerungs-Set 23092.21 Verlängerungs-Set, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff
23092.21
St
Griff-Garnitur 23036.51 Griff-Garnitur KW/WW / EF/EC / AF/AC, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff verchromt
23036.51
St
Stellantriebs-Einheit Easy-Matic 23300.21 Stellantriebs-Einheit Easy-Matic em10
23300.21
St
Easy-Top-Oberteil 23150.05 Easy-Top-Oberteil ¾, zu Schrägsitzventilen und Batterieventilen Hauptwerkstoff: Rotguss CC246E
23150.05
St
25 25 ¾ 25 56 151 43-129 22 70 5 9.7 25 86505.24 10 1 381.473
86505.24
St
Anzeigen

Ersatzteile

Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen
Schutzhülse 23090.21 Schutzhülse, zu Unterputz-Ventilen Kunststoff
23090.21
St
Rosette 23091.51 Rosette 1, zu Unterputz-Ventilen Kunststoff verchromt
23091.51
St
Ventilteller 23070.05 Ventilteller ¾, zu Gartenventilen und Schwimmerventilen Rotguss CC499K, EPDM
23070.05
St
Mitnehmer 23092.90 Mitnehmer, zu Unterputz-Ventilen Kunststoff
23092.90
St
Easy-Top-Oberteil 23160.05 Easy-Top-Oberteil 15 / 20 / 25, zu Unterputz-Ventilen Rotguss CC246E
23160.05
St

Zubehör

Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen
Befestigungs-Set vorne 23037.21 Befestigungs-Set vorne, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff
23037.21
St
Befestigungs-Set hinten 23038.21 Befestigungs-Set hinten, zu Unterputz-Ventilen Hauptwerkstoff: Stahl, Kunststoff
23038.21
St
Befestigungs-Set 23039.21 Befestigungs-Set, zu Unterputz-Ventilen für GIS-/Duofix-UP-Absperrventil-Armaturenplatte Hauptwerkstoff: Stahl, Kunststoff
23039.21
St
Dämmschale 23040.21 Dämmschale, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff
23040.21
St
Griff-Garnitur 23035.51 Griff-Garnitur KW / EF / AF, zu Unterputz-Ventilen Hauptwerkstoff: Messing verchromt
23035.51
St
Griff-Garnitur 23035.52 Griff-Garnitur WW / EC / AC, zu Unterputz-Ventilen Hauptwerkstoff: Messing verchromt
23035.52
St
Rosette 23091.51 Rosette 1, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff verchromt
23091.51
St
Verlängerungs-Set 23092.21 Verlängerungs-Set, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff
23092.21
St
Griff-Garnitur 23036.51 Griff-Garnitur KW/WW / EF/EC / AF/AC, zu Unterputz-Ventilen Hauptwerkstoff: Kunststoff verchromt
23036.51
St
Stellantriebs-Einheit Easy-Matic 23300.21 Stellantriebs-Einheit Easy-Matic em10
23300.21
St
Easy-Top-Oberteil 23150.05 Easy-Top-Oberteil ¾, zu Schrägsitzventilen und Batterieventilen Hauptwerkstoff: Rotguss CC246E
23150.05
St
Hinweis

Griff-Garnituren, Befestigungs-Sets, Dämmschalen und Verlängerungs-Sets siehe 23035 - 23040, 23091 - 23093
Nussbaum Armaturen erfüllen die Anforderungen der Geräusch-Gruppe 1 des SVGW (Ventil Dimension 16: Geräusch-Gruppe 2).
