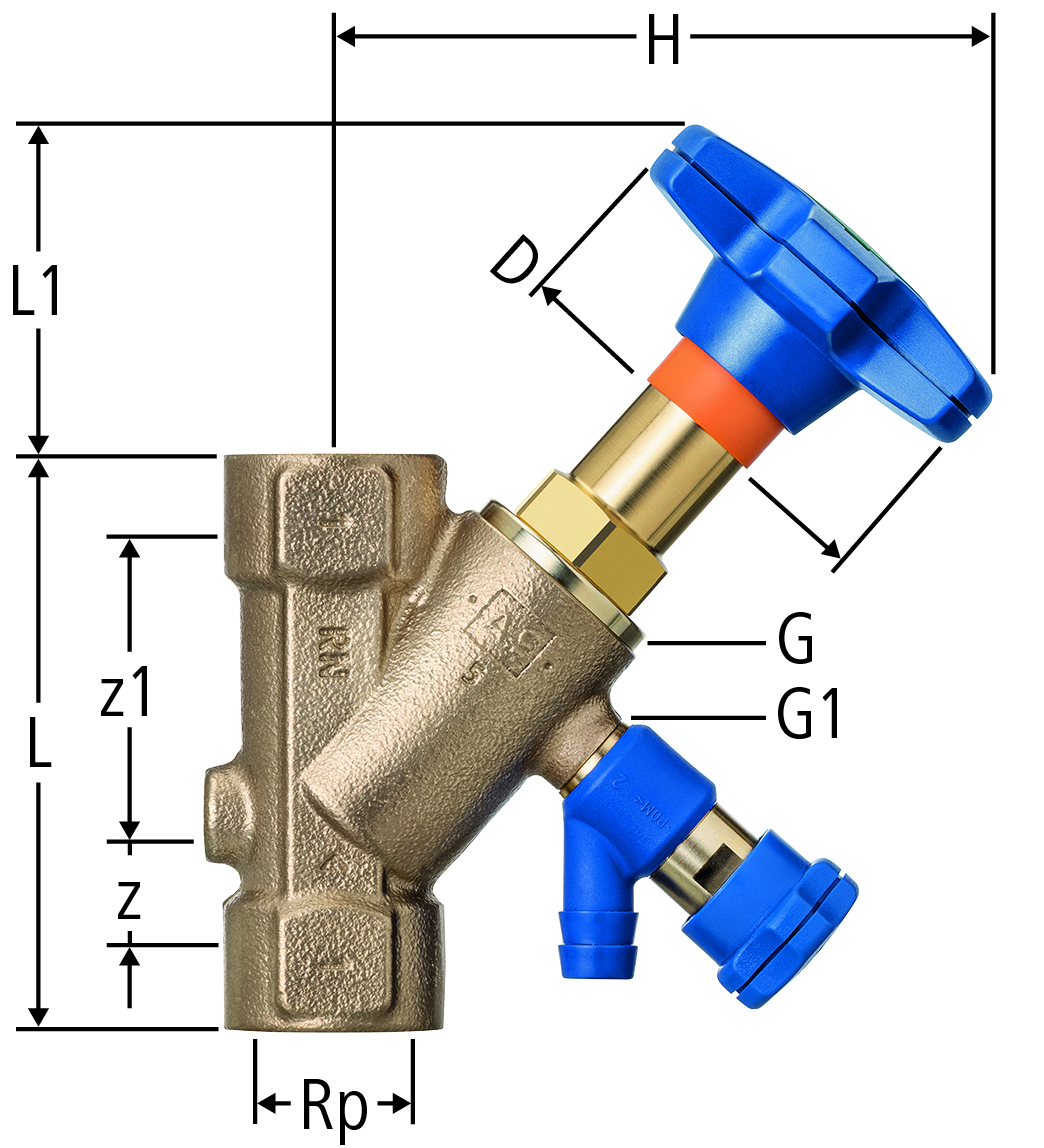

22102 Schrägsitzventil
| Rp | G | G1 | z | z1 | L | L1 | H | D | Kvs | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¼ | 19 | 31 | 75 | 43 | 84 | 60 | 6.19 | ½ | 22102.04 |
| 01 | 1 | 621.133 | ||||
|
|
|||||||||||||||||||
| ¾ | ¾ | ¼ | 17 | 41 | 87 | 45 | 96 | 60 | 12.83 | ¾ | 22102.05 |
| 01 | 1 | 621.134 | ||||
|
|
|||||||||||||||||||
| 1 | 1 | ¼ | 18 | 48 | 100 | 55 | 115 | 73 | 22.40 | 1 | 22102.06 |
| 01 | 1 | 621.135 | ||||
|
|
|||||||||||||||||||
| 1¼ | 1¼ | ¼ | 20 | 60 | 118 | 60 | 132 | 73 | 35.29 | 1¼ | 22102.07 |
| 01 | 1 | 621.136 | ||||
|
|
|||||||||||||||||||
| 1½ | 1½ | ¼ | 24 | 68 | 130 | 74 | 154 | 98 | 49.68 | 1½ | 22102.08 |
| 01 | 1 | 621.137 | ||||
|
|
|||||||||||||||||||
| 2 | 2 | ¼ | 23 | 79 | 150 | 89 | 182 | 98 | 82.16 | 2 | 22102.09 |
| 01 | 1 | 621.138 | ||||
|
|
|||||||||||||||||||
| 2½ | 2½ | ¼ | 31 | 100 | 185 | 112 | 224 | 140 | 133.70 | 2½ | 22102.10 |
| 01 | 1 | 621.141 | ||||
|
|
|||||||||||||||||||
Hinweis
Nussbaum Armaturen erfüllen die Anforderungen der Geräusch-Gruppe 1 des SVGW.
CAD / BIM
| Beschreibung | Schrägsitzventil |
| Grösse |
|
| Artikelnummer |
22102.04
|
| Detaillierte Ansicht |
