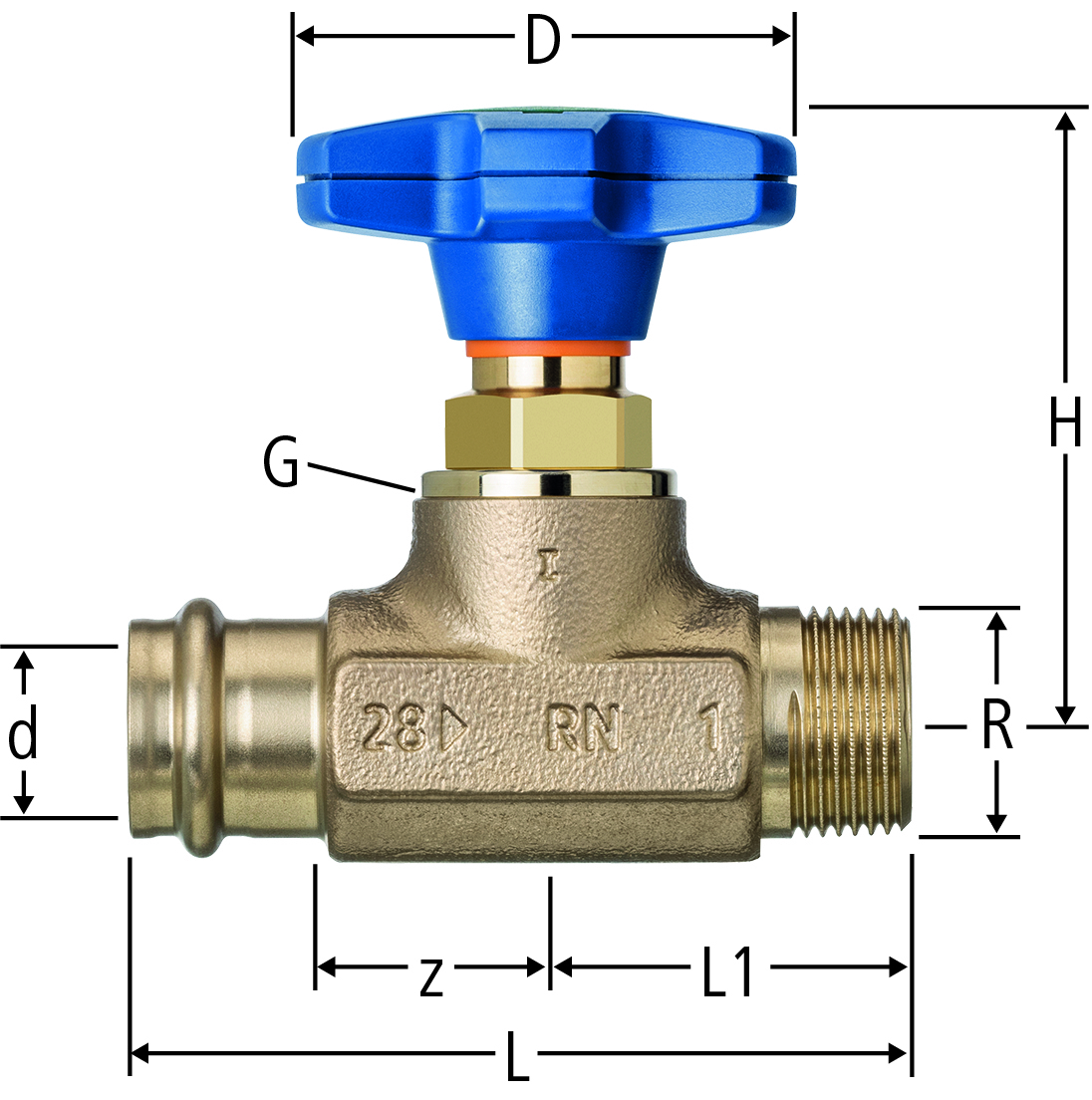

Startseite Online-Shop Sanitär Armaturen Absperr-Armaturen Geradsitzventile 82210 Optipress-Aquaplus-Geradsitzventil 82210 Optipress-Aquaplus-Geradsitzventil zurück 82210 Optipress-Aquaplus-Geradsitzventil Info Ausgang mit Aussengewinde mit Easy-Top-Oberteil PN 16 Rotguss CC246E Produktvarianten Legende R = Konisches Aussengewinde nach ISO 7 (Rohrgewinde) G = Zylindrisches Innen-/Aussengewinde nach ISO 228 (Rohrgewinde) d = Innendurchmesser z = z-Mass L = Länge L1 = Länge 1 H = Höhe D = Aussendurchmesser Kvs = [m³/h] ζ = Zeta R G d z L L1 H D Kvs ζ Art.-Nr. RK VE suissetec Bestellen Ersatzteile und Zubehör 22 x ¾ 22 x ¾ ¾ ¾ 22 27 92 42 73 60 5.86 7.4 22 x ¾ 82210.24 20 10 623.474 82210.24 bestellen St bestellen Anzeigen Ersatzteile Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen 81089.24 Dichtring EPDM 22, für Optipress-Aquaplus und Optipress-Therm EPDM 81089.24 bestellen St bestellen 23155.05 Easy-Top-Oberteil ¾, zu Geradsitzventilen und Gartenventilen Rotguss CC246E 23155.05 bestellen St bestellen 23180.21 Handrad 15 / 20, mit grüner Abdeckung Kunststoff 23180.21 bestellen St bestellen 23181.21 Handrad-Abdeckung 15 / 20, für Mediumkennzeichnung Kunststoff 23181.21 bestellen St bestellen Zubehör Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen 86005.21 Optiflex-Klemmverschraubung ¾ x 16, zu Verteilern Hauptwerkstoff: Rotguss CC499K 86005.21 bestellen St bestellen 86005.22 Optiflex-Klemmverschraubung ¾ x 20, zu Verteilern Hauptwerkstoff: Rotguss CC499K 86005.22 bestellen St bestellen 85150.21 Optiflex-Profix-Verteileranschluss ¾ x 16 Hauptwerkstoff: Rotguss CC499K 85150.21 bestellen St bestellen 85150.22 Optiflex-Profix-Verteileranschluss ¾ x 20 Hauptwerkstoff: Rotguss CC499K 85150.22 bestellen St bestellen 85150.23 Optiflex-Profix-Verteileranschluss ¾ x 25 Hauptwerkstoff: Rotguss CC499K 85150.23 bestellen St bestellen 84250.21 Optiflex-Flowpress-Verteileranschluss ¾ x 16 Hauptwerkstoff: Rotguss CC246E, Kunststoff 84250.21 bestellen St bestellen 84250.22 Optiflex-Flowpress-Verteileranschluss ¾ x 20 Hauptwerkstoff: Rotguss CC246E, Kunststoff 84250.22 bestellen St bestellen 84250.23 Optiflex-Flowpress-Verteileranschluss ¾ x 25 Hauptwerkstoff: Rotguss CC246E, Kunststoff 84250.23 bestellen St bestellen 23181.31 Handrad-Abdeckung 15 / 20 R, für Mediumkennzeichnung Hauptwerkstoff: Kunststoff 23181.31 bestellen St bestellen 23300.21 Stellantriebs-Einheit Easy-Matic em10 23300.21 bestellen St bestellen 23150.05 Easy-Top-Oberteil ¾, zu Schrägsitzventilen und Batterieventilen Hauptwerkstoff: Rotguss CC246E 23150.05 bestellen St bestellen Dieser Artikel passt zu folgenden Produkten: Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen 86002.21 Optiflex-Verteiler gekröpft, 1-fach DN 20 x 1, mit Innengewinde Hauptwerkstoff: Rotguss CC499K 86002.21 bestellen St bestellen 86003.22 Optiflex-Verteiler gerade, 2-fach DN 20 x 2, mit Innengewinde und Aussengewinde Hauptwerkstoff: Rotguss CC246E 86003.22 bestellen St bestellen 86002.22 Optiflex-Verteiler gekröpft, 2-fach DN 20 x 2, mit Innengewinde Hauptwerkstoff: Rotguss CC499K 86002.22 bestellen St bestellen 86002.23 Optiflex-Verteiler gekröpft, 3-fach DN 20 x 3, mit Innengewinde Hauptwerkstoff: Rotguss CC499K 86002.23 bestellen St bestellen 86002.24 Optiflex-Verteiler gekröpft, 4-fach DN 20 x 4, mit Innengewinde Hauptwerkstoff: Rotguss CC499K 86002.24 bestellen St bestellen 86002.25 Optiflex-Verteiler gekröpft, 5-fach DN 20 x 5, mit Innengewinde Hauptwerkstoff: Rotguss CC499K 86002.25 bestellen St bestellen 86003.23 Optiflex-Verteiler gerade, 3-fach DN 20 x 3, mit Innengewinde und Aussengewinde Hauptwerkstoff: Rotguss CC246E 86003.23 bestellen St bestellen 86003.24 Optiflex-Verteiler gerade, 4-fach DN 20 x 4, mit Innengewinde und Aussengewinde Hauptwerkstoff: Rotguss CC246E 86003.24 bestellen St bestellen 86003.25 Optiflex-Verteiler gerade, 5-fach DN 20 x 5, mit Innengewinde und Aussengewinde Hauptwerkstoff: Rotguss CC246E 86003.25 bestellen St bestellen 28 x 1 28 x 1 1 1 28 37 111 51 89 73 9.41 7.1 28 x 1 82210.25 20 10 623.475 82210.25 bestellen St bestellen Anzeigen Ersatzteile Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen 81089.25 Dichtring EPDM 28, für Optipress-Aquaplus und Optipress-Therm EPDM 81089.25 bestellen St bestellen 23155.06 Easy-Top-Oberteil 1, zu Geradsitzventilen und Gartenventilen Rotguss CC246E 23155.06 bestellen St bestellen 23180.23 Handrad 25 / 32, mit grüner Abdeckung Kunststoff 23180.23 bestellen St bestellen 23181.23 Handrad-Abdeckung 25 / 32, für Mediumkennzeichnung Kunststoff 23181.23 bestellen St bestellen Zubehör Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen 23181.33 Handrad-Abdeckung 25 / 32 R, für Mediumkennzeichnung Hauptwerkstoff: Kunststoff 23181.33 bestellen St bestellen 23300.21 Stellantriebs-Einheit Easy-Matic em10 23300.21 bestellen St bestellen 23150.06 Easy-Top-Oberteil 1, zu Schrägsitzventilen und Batterieventilen Hauptwerkstoff: Rotguss CC246E 23150.06 bestellen St bestellen Dieser Artikel passt zu folgenden Produkten: Bild Artikel-Nr. Produktbeschrieb Hauptwerkstoff Bestellen 86003.32 Optiflex-Verteiler gerade, 2-fach DN 25 x 2, mit Innengewinde und Aussengewinde Hauptwerkstoff: Rotguss CC246E 86003.32 bestellen St bestellen 86003.33 Optiflex-Verteiler gerade, 3-fach DN 25 x 3, mit Innengewinde und Aussengewinde Hauptwerkstoff: Rotguss CC246E 86003.33 bestellen St bestellen 86003.34 Optiflex-Verteiler gerade, 4-fach DN 25 x 4, mit Innengewinde und Aussengewinde Hauptwerkstoff: Rotguss CC246E 86003.34 bestellen St bestellen 86003.35 Optiflex-Verteiler gerade, 5-fach DN 25 x 5, mit Innengewinde und Aussengewinde Hauptwerkstoff: Rotguss CC246E 86003.35 bestellen St bestellen Alles in den Warenkorb Produktinformationen Einsatzbereiche Einsatzbereiche Optipress-Aquaplus Technik TB-2019_05_Optipress-Aquaplus.pdf TB-2018_12_Rohrweitenbestimmung.pdf TB-2018_13_Druckprüfverfahren bei Leitungsinstallationen.pdf TB-2018_82204_82208_82210.pdf Zertifikate SVGW - Geradsitzventile Hilfsmittel/Formulare Druckprüfprotokoll - Prüfmethode A, Dichtheitsprüfung mit Luft und Endprüfung vor Übergabe Druckprüfprotokoll - Prüfmethode B, Dichtheitsprüfung mit Luft und Festigkeitsprüfung mit Trinkwasser Druckprüfprotokoll - Prüfmethode C, Dichtheits- und Festigkeitsprüfung mit Trinkwasser Erinnerung für CAD Daten Update Mit der Anmeldung werden Sie künftig über Neuigkeiten und Änderungen der CAD-Daten informiert und erhalten weitere nützliche Planerinformationen. Anrede Frau Herr Vorname Nachname E-Mail* Diesen Dialog nicht mehr anzeigen * Bitte alle benötigten Felder ausfüllen. Nein, Danke Schliessen CAD-Formate 3D Autodesk DWG STEP CAD-Formate 2D Autodesk DWG Autodesk DXF Alles in den Warenkorb
