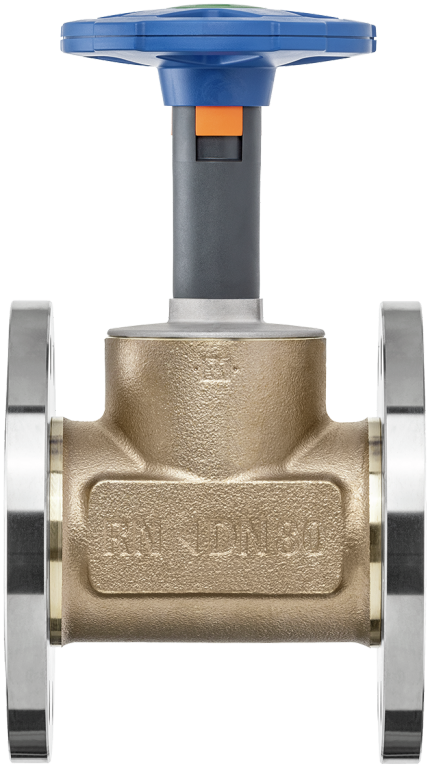

23108 Geradsitzventil
mit Flansch
mit Flansch drehbar (Edelstahl), mit Easy-Top-Oberteil, mit 2 x Flanschdichtung Klinger PN 10/16
| Hauptwerkstoff | Rotguss CC246E |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |
| Flanschnorm | EN 1092 - PN 16 |
| DN | G | D | D2 | L | L1 | H | N | K | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 73 | 115 | 125 | 12 | 113 | 4x Ø14 | 85 | 10.5 | 25 | 23108.23 | 1 |
| 01 | 727.213 | ||||
|
|
|||||||||||||||||||
| 32 | 1¼ | 73 | 140 | 130 | 13 | 130 | 4x Ø18 | 100 | 19.5 | 32 | 23108.24 | 1 |
| 01 | 727.214 | ||||
|
|
|||||||||||||||||||
| 40 | 1½ | 98 | 150 | 140 | 13 | 149 | 4x Ø18 | 110 | 24.2 | 40 | 23108.25 | 1 |
| 01 | 727.215 | ||||
|
|
|||||||||||||||||||
| 50 | 2 | 98 | 165 | 150 | 19 | 175 | 4x Ø18 | 125 | 38.3 | 50 | 23108.26 | 1 |
| 01 | 727.216 | ||||
|
|
|||||||||||||||||||
| 65 | 2½ | 140 | 185 | 170 | 19 | 219 | 8x Ø18 | 145 | 65.3 | 65 | 23108.27 | 1 |
| 01 | 727.217 | ||||
|
|
|||||||||||||||||||
| 80 | 3 | 140 | 200 | 180 | 19 | 229 | 8x Ø18 | 160 | 88.6 | 80 | 23108.28 | 1 |
| 01 | 727.218 | ||||
|
|
|||||||||||||||||||
| 100 | 4 | 140 | 220 | 190 | 21 | 241 | 8x Ø18 | 180 | 136.5 | 100 | 23108.29 | 1 |
| 01 | 727.221 | ||||
|
|
|||||||||||||||||||
Hinweis

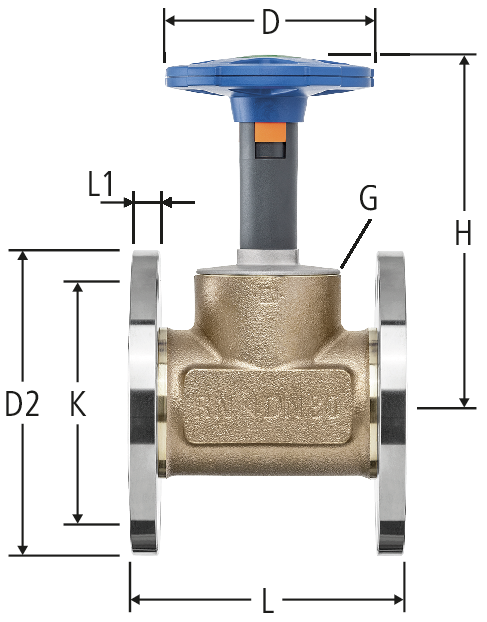

N = Anzahl Löcher x Durchmesser
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Geradsitzventil |
| Grösse |
|
| Artikelnummer |
23108.23
|
