Instructions de montage - Station de séparation et de sécurité AB4

1

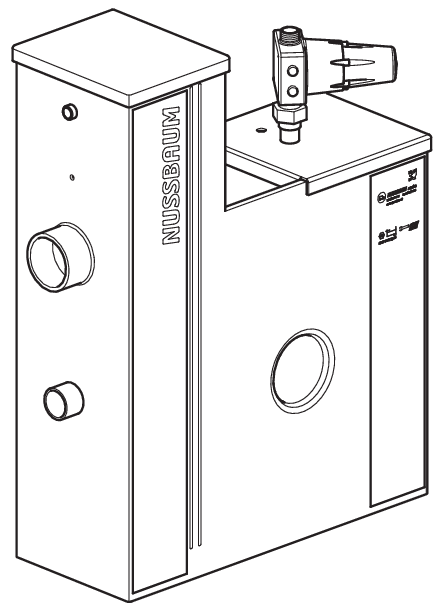

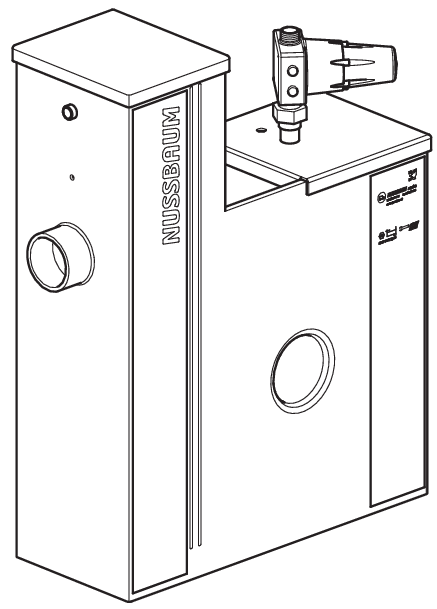

Station de séparation et de sécurité AB4

1

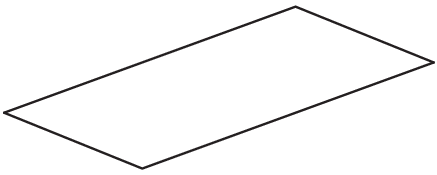

Support de base

1

Tuyau renforcé 1" avec joint plat

1

Tuyau renforcé ¾" avec joint plat

1

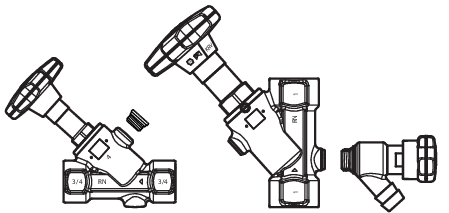

Robinet oblique ¾" (22100.05) avec bouchon de fermeture (22072.02)

1

Robinet KRV 1" (22130.06)

1

Robinet de rinçage ¼" (22065.02)

1

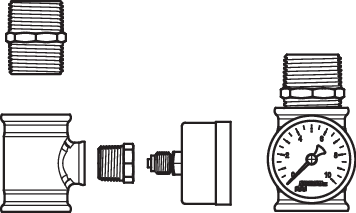

Mamelon double Optifitt-Serra 1" (90025.06)

1

Té réduit Optifitt-Serra 1" × ½" × 1" (90012.28)

1

Réduction Optifitt-Serra ½" × ¼" (90024.22)

1

Manomètre (66051.22)

1

Vase d’expansion sous pression:

• Pour une consommation régulière et en présence de fuites légères: modèle standard 50 l (15071.22)

  ou

• Pour une consommation irrégulière et plus de 20 cycles de pompage par heure: modèle adapté livré par un fournisseur correspondant

1

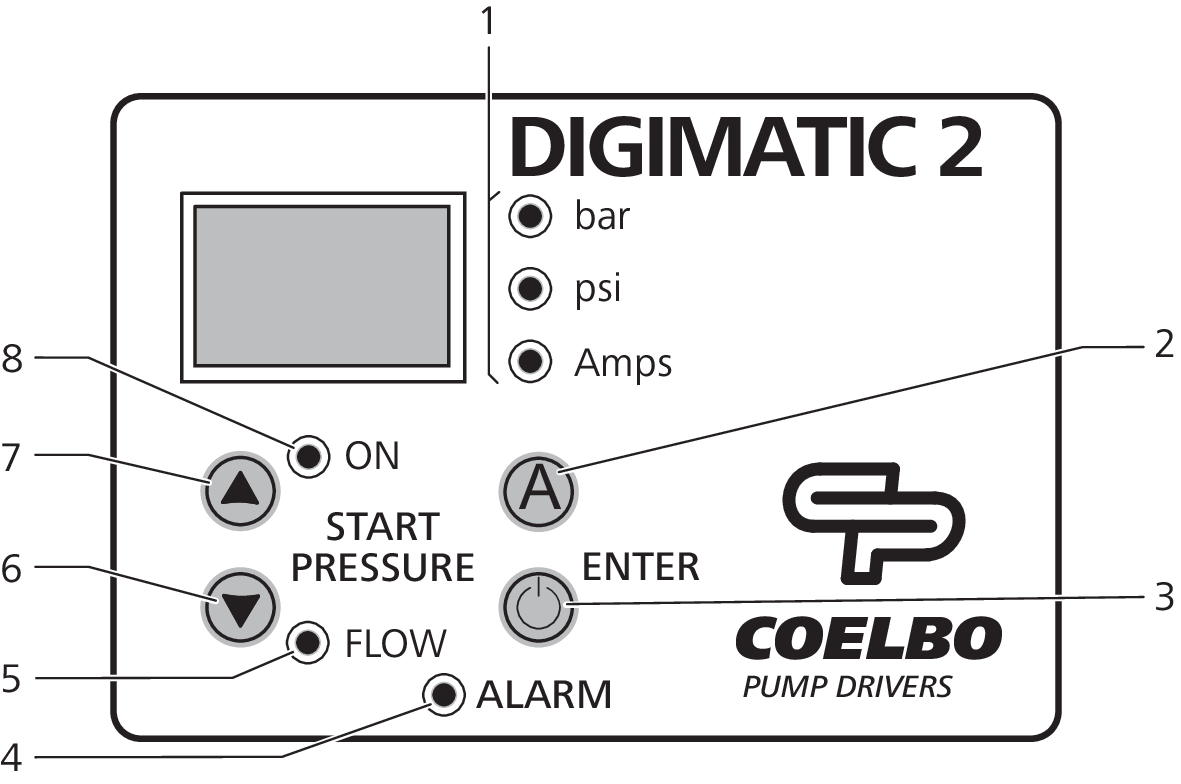

LED [bar]/[psi]/[Amps]

Allumé

—

Indique l’unité utilisée pour les chiffres affichés à l’écran:

• Pression en bar ou psi

• Courant sur la pompe en ampères

Clignote

—

Lorsque la pompe est en marche, indique l’unité utilisée pour les chiffres affichés à l’écran.

2

Touche [A]

—

Presser

Alterne entre affichage de la pression en bar/psi et affichage du courant en ampères.

—

Maintenir enfoncé

Active le mode réglage pour le courant nominal maximal de la pompe.

Ne pas utiliser cette touche de fonction, car la valeur réglée en usine est optimale et ne devrait en principe pas être changée.

3

Touche [ENTER] (ON/OFF)

—

Presser

• L’appareil est sous tension:

  Réinitialise l’alarme active.

• L’appareil est hors tension/présente une erreur:

  Met l’appareil sous tension et démarre la pompe.

• Dans un mode réglage:

  Confirme le réglage.

—

Maintenir enfoncé

• L’appareil est sous tension:

  Met l’appareil hors tension.

• L’appareil est hors tension:

  Démarre la pompe et la laisse tourner jusqu’à ce que la touche soit lâchée (redémarrage manuel).

4

LED [ALARM]

Allumé

—

Indique une erreur.

L’écran affiche le code d’erreur correspondant:

• A01 pour un fonctionnement à sec

• A02 pour une surcharge (courant trop élevé pour la pompe)

• A05 pour un défaut sur le convertisseur et capteur de pression

Clignote

—

• Fonctionnement à sec:

  Indique la réalisation d’un ART (Automatic Reset Test = test de réinitialisation automatique). Lors d’un ART et après une attente de 5 minutes, l’appareil tente toutes les 30 minutes, pendant 24 heures, d’exécuter un redémarrage pour reprendre l’exploitation.

• Surcharge:

  Indique qu’une des quatre tentatives automatiques de redémarrage est en cours.

5

LED [FLOW]

Allumé

—

Indique un flux positif.

6

Touche «Vers le bas»

—

Presser

Dans un mode réglage:

Réduit la valeur.

7

Touche «Vers le haut»

—

Presser

• Mode exploitation:

  Indique la pression de démarrage durant 3 secondes.

• Dans un mode réglage:

  Accroît la valeur.

—

Maintenir enfoncé

Active le mode réglage pour la pression de démarrage.

8

LED [ON]

Allumé

—

Indique que l’affichage de la pression de démarrage a été activé, c.-à.-d. après une pression sur la touche «Vers le haut».

Clignote

—

Indique que le mode réglage pour la pression de démarrage a été activé, c.-à.-d. après une pression sur la touche «Vers le haut» tout en la maintenant enfoncée.
