Instructions de montage - Optiflex-Aide de montage sur coffrage vers le haut
1.1 Monter l’aide de montage sur coffrage vers le haut

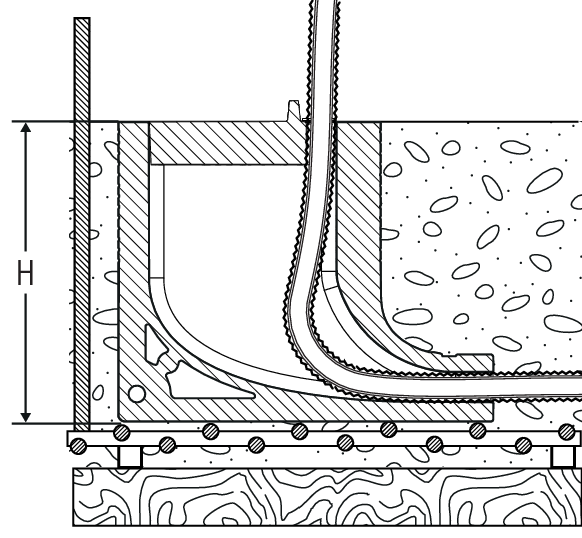

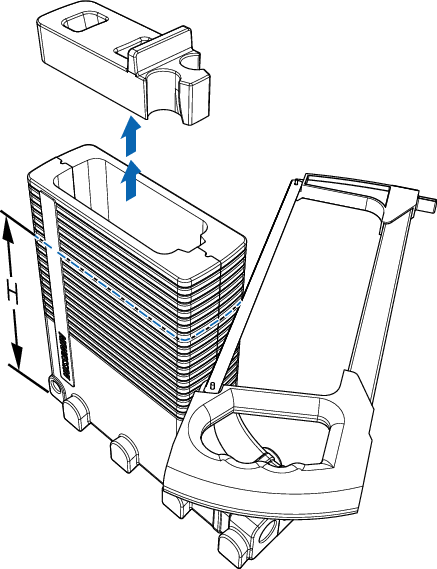

- Mesurer la hauteur de plafond (H) en partant de la sous-armature.
- Oter le couvercle de l'aide de montage sur coffrage.
- A l’aide d’une scie, raccourcir l’aide de montage sur coffrage à la mesure désirée (H).

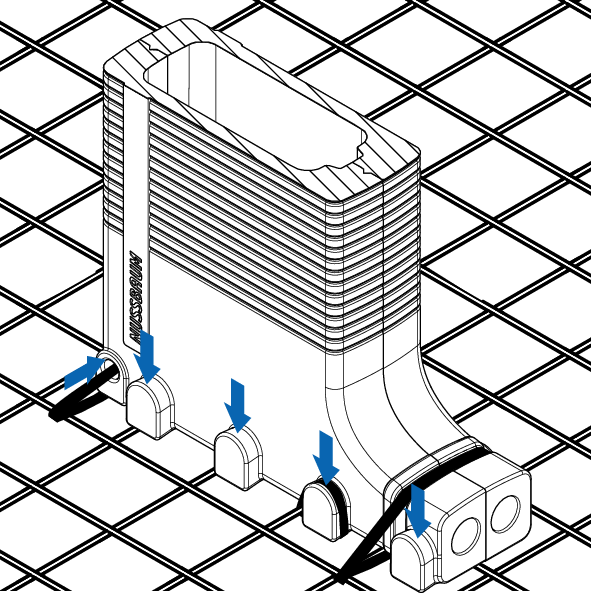

- Fixer l’aide de montage à l’aide des colliers de serrage livrés aux points prévus (flèches) à la sous-armature.

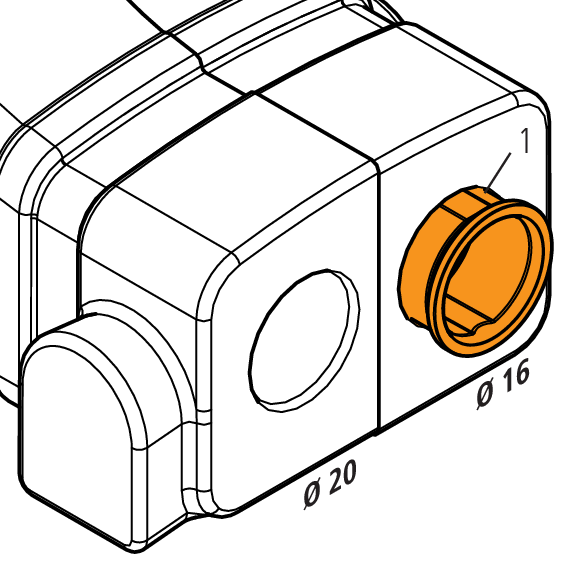

- Pour des tuyaux de Ø 16 mm, enficher un bouchon de réduction (1) en haut et en bas.

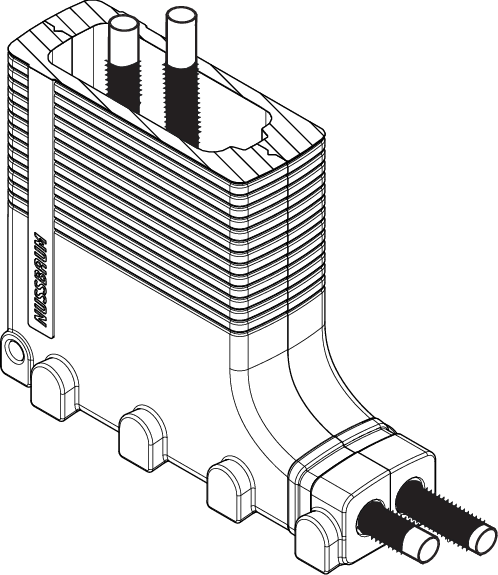

- Insérer les tuyaux dans les orifices percés puis par l’ouverture vers le haut et les tirer jusqu’à la longueur recherchée.

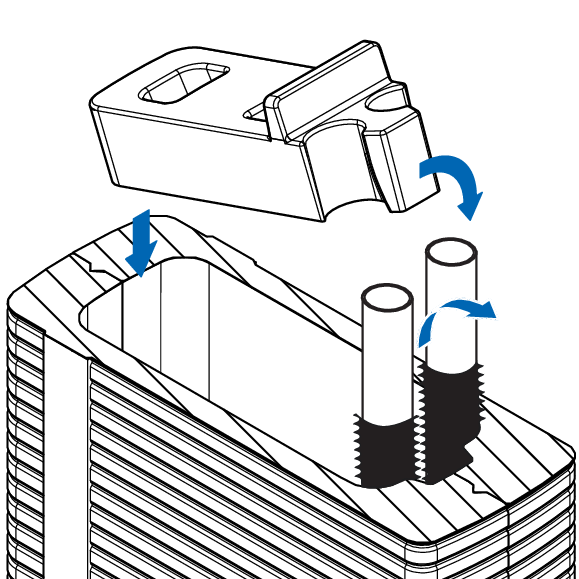

- Tirer les tuyaux vers l’avant et emboîter le couvercle de l’arrière vers l’avant.

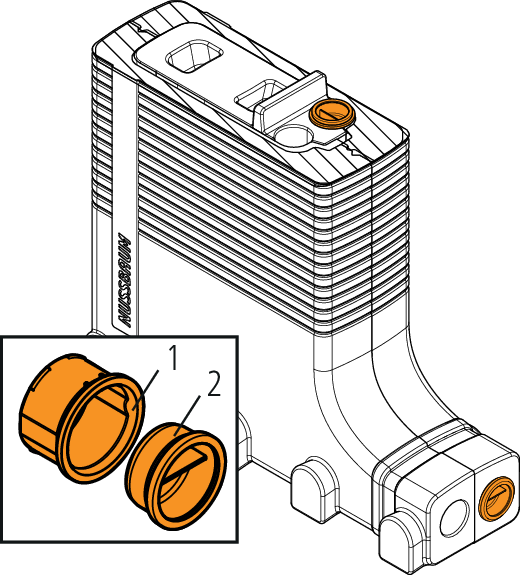

- Pour un orifice qui ne serait pas occupé, le boucher avec les bouchons de réduction (1) et les bouchons d’obturation (2) en bas et en haut.

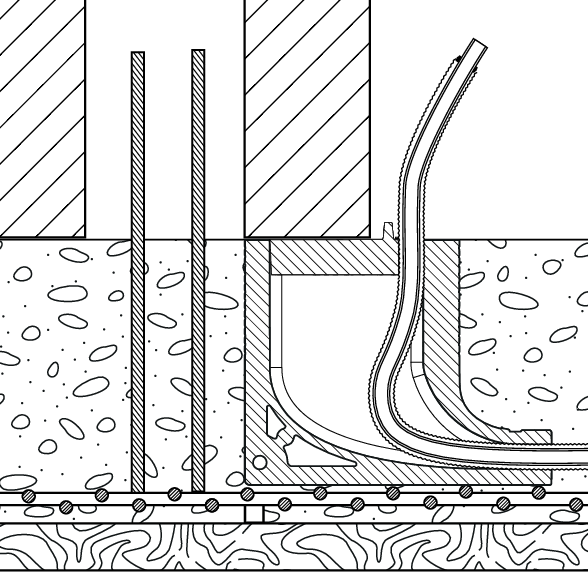

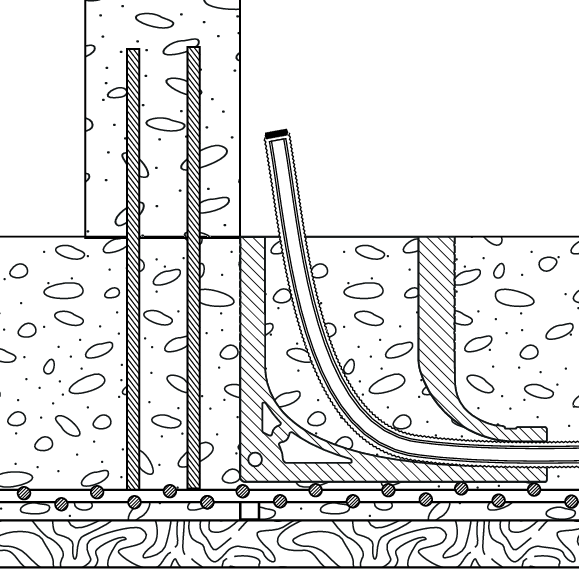

- Préparer et bétonner le coffrage de paroi.

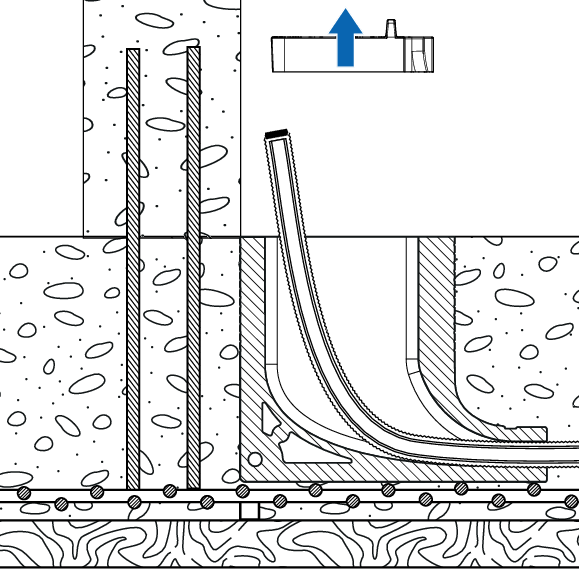

- Oter le couvercle et placer les tuyaux vers l’arrière.
- Remplir l'aide de montage sur coffrage de béton ou de produit de revêtement de sol.
