Instructions de montage - Module urinoir Optivis-Tec

3.1 Montage du module urinoir

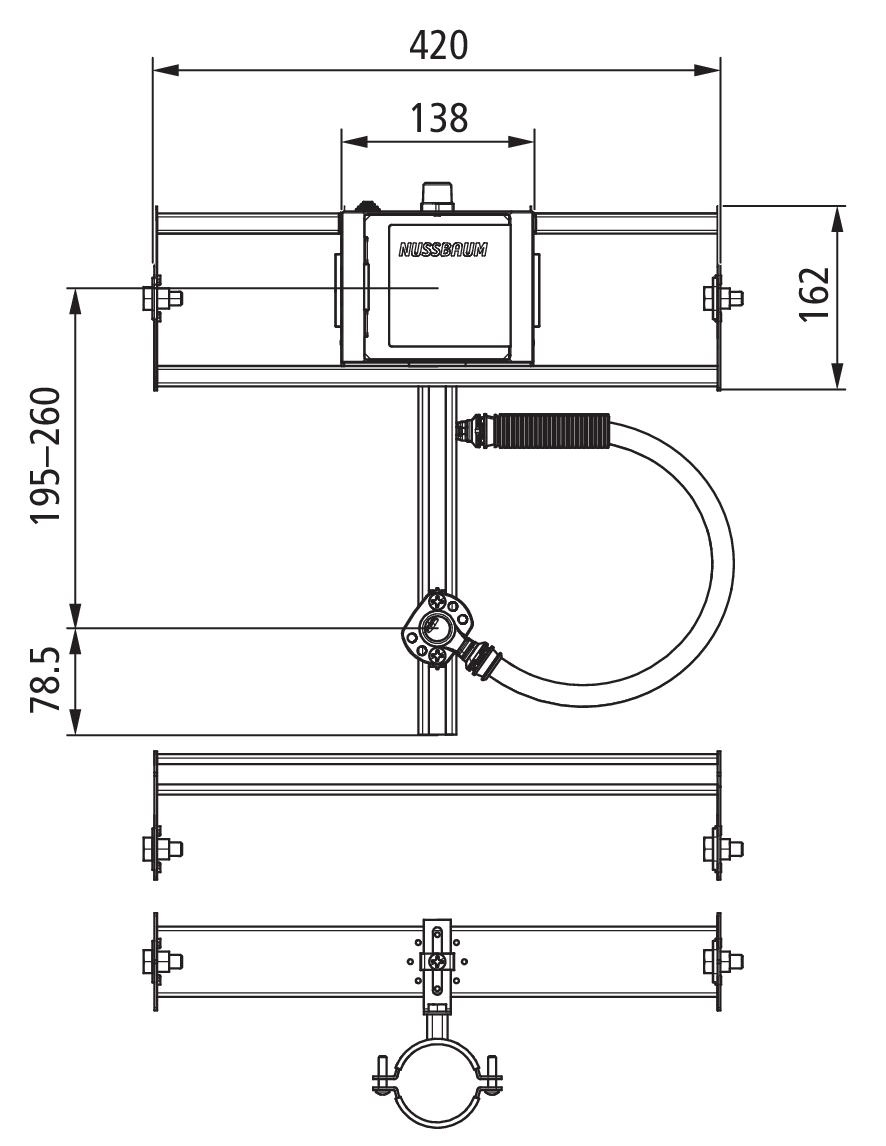

3.1.1 Dimensions pour le montage

3.1.2 Monter le module urinoir

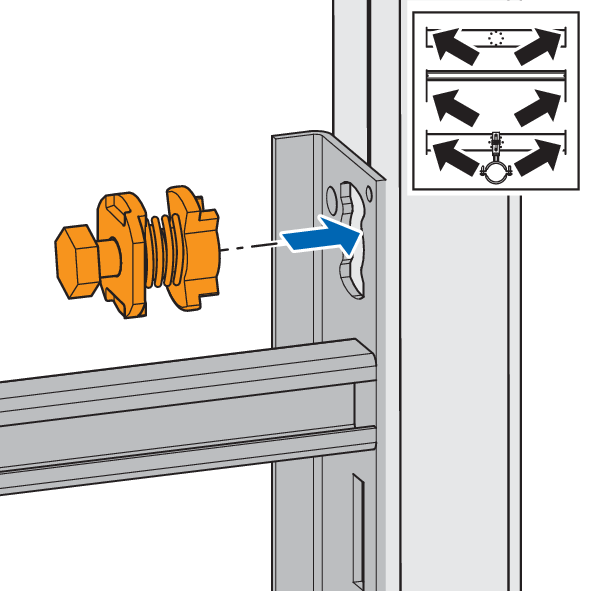

1. Utiliser les sets d’ancrage faisant partie de la livraison pour fixer le module sur le côté ouvert du profilé. Pour ce faire, introduire le set d’ancrage dans l’ouverture du module.

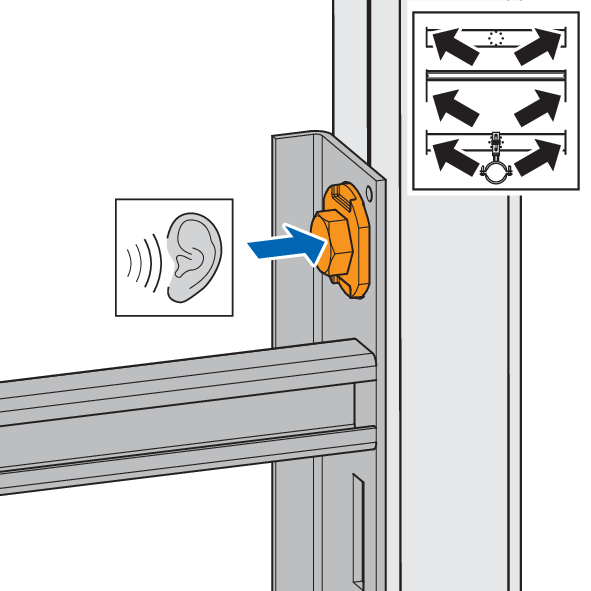

2. Enfoncer le set d’ancrage jusqu’à ce qu’un clic se fasse entendre.

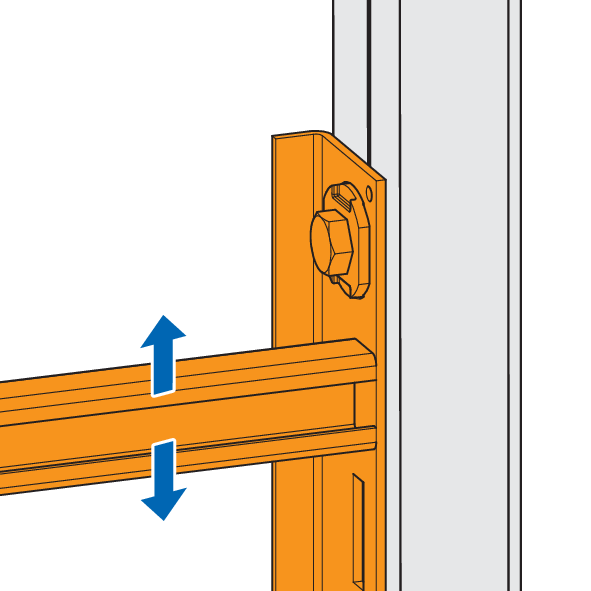

3. Ajuster le module urinoir.

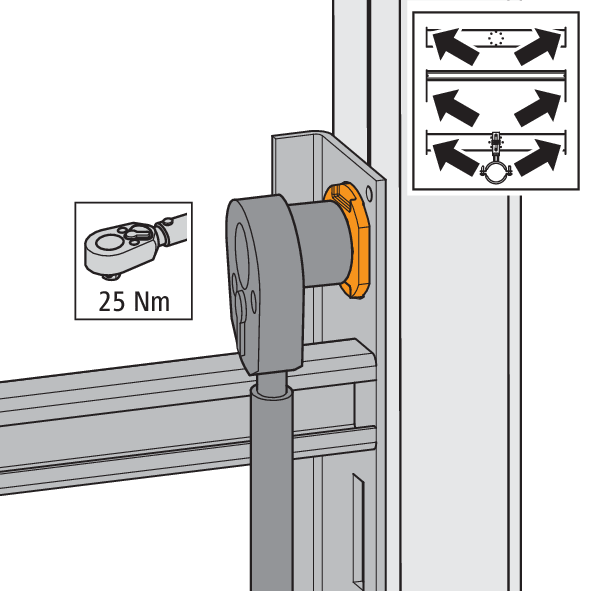

4. Serrer les sets d’ancrage. Ce faisant, ne pas dépasser le couple de serrage maximal de 25 Nm.



Optivis-Set d'ancrage

N° d'article: 72004

3.1.3 Monter le raccordement à l’eau

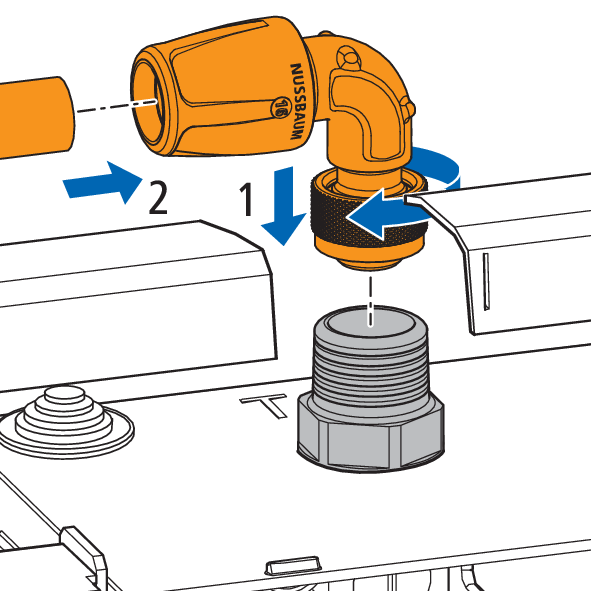

1. Raccorder le coude Optiflex-Profix 85271 au filetage mâle de la commande urinoir et immobiliser avec l’écrou mobile.



2. Effectuer la connexion Optiflex-Profix selon les instructions de montage des systèmes Optiflex-Profix, 👉 Instructions de montage 261.0.010.

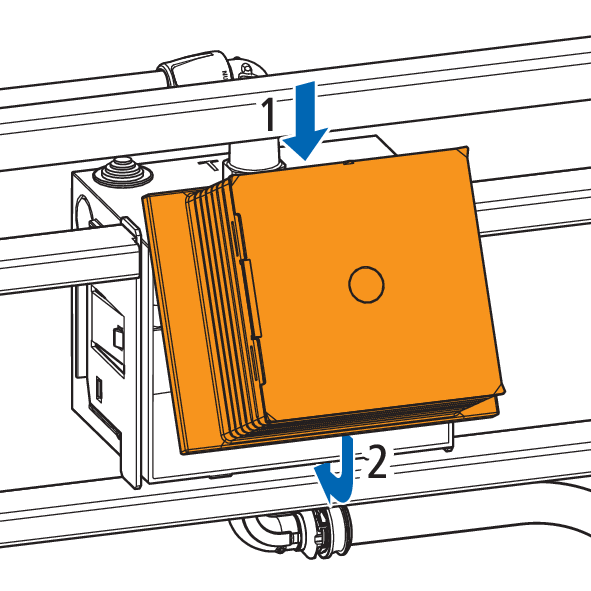

3. Monter le cadre d’accès.



Optiflex-Profix-Coude

N° d'article: 85271

3.1.4 Mettre en service le module urinoir

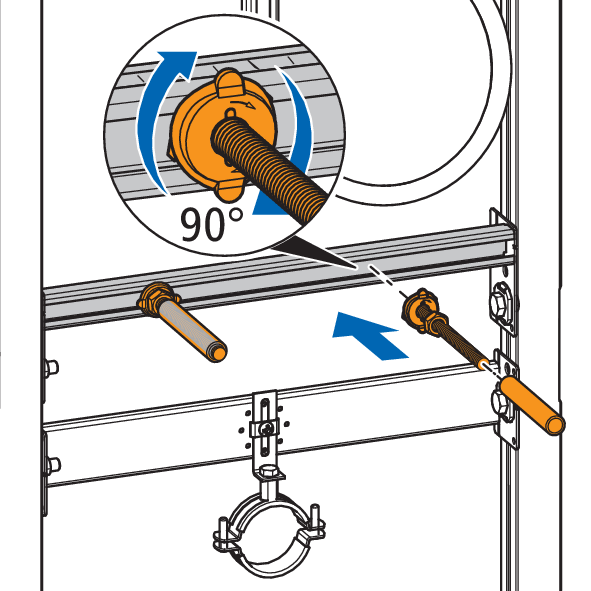

1. Introduire les tiges filetées en les tournant avec la main, puis serrer les écrous des tiges filetées avec une clé plate.

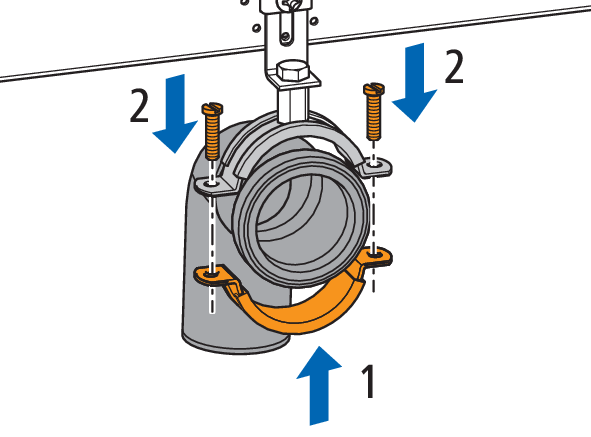

2. Monter le coude d’écoulement.



3.2 Montage de la commande infrarouge

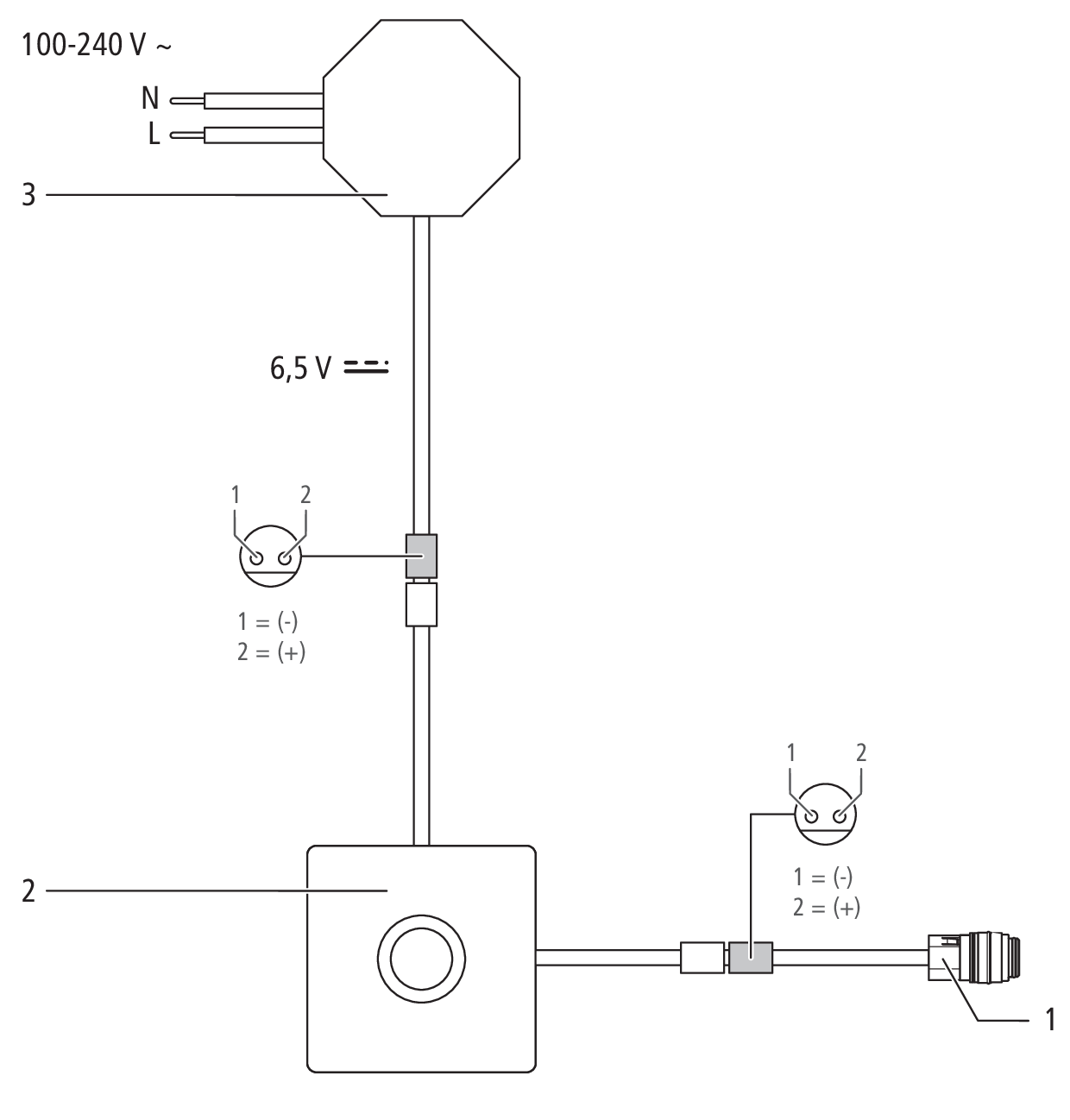

3.2.1 Schéma de raccordement et données électriques

Tension et intensité du courant:

Bloc d'alimentation 230 V

N° d'article: 72290

Commande infrarouge Public 12

N° d'article: 71286
