Instructions de montage - Commande infrarouge Public 12, pour module WC Optivis-Tec 71200

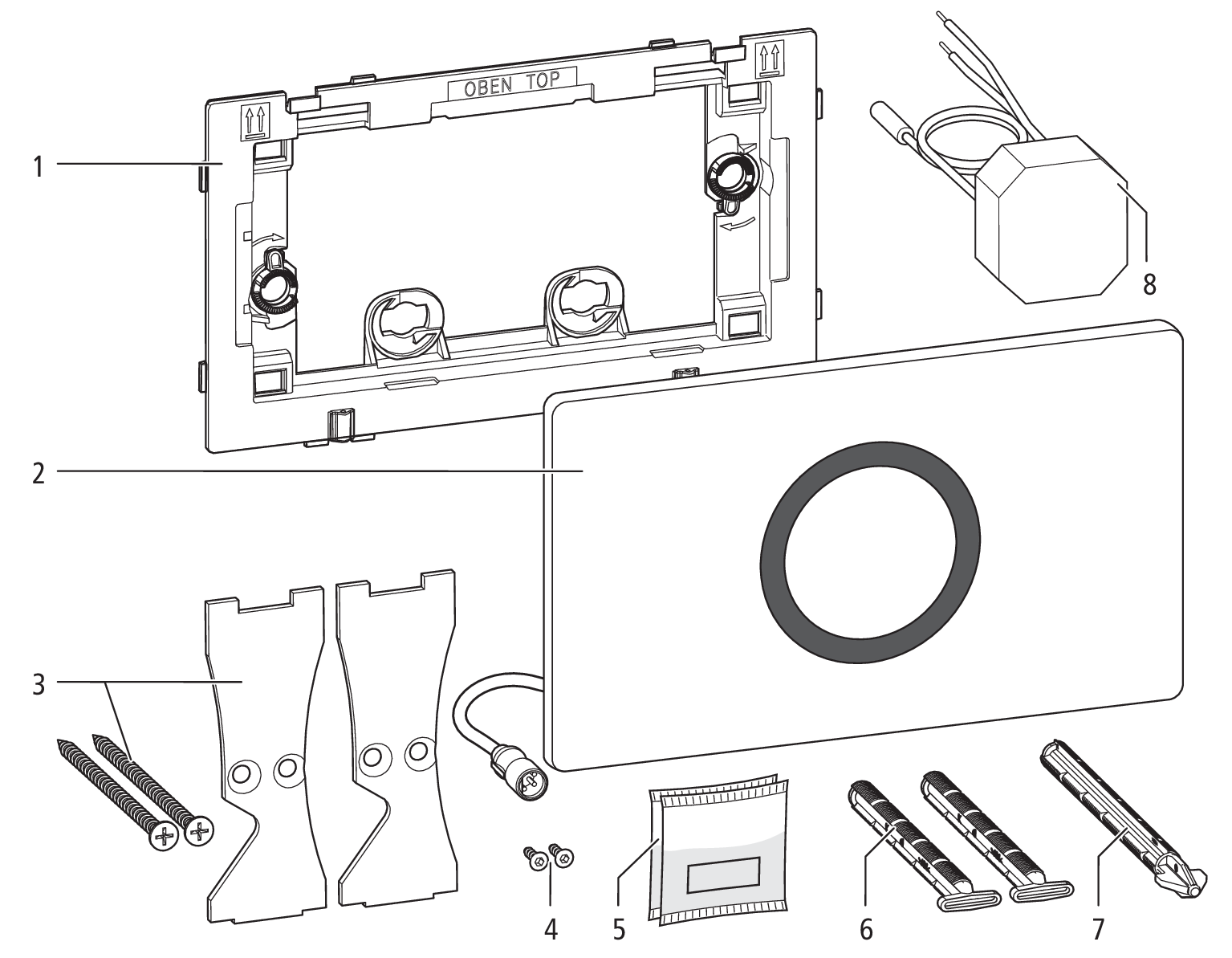

2.1 Structure

Bloc d'alimentation 230 V

N° d'article: 72290

2.2 Fonction

La commande infrarouge Public 12 permet un déclenchement sans contact des rinçages du module WC Optivis-Tec. Le rinçage est déclenché via un capteur infrarouge sur la plaque de commande.

On peut utiliser au choix une grande ou une petite quantité d’eau pour le rinçage.

2.2.1 Fonction déclenchement infrarouge

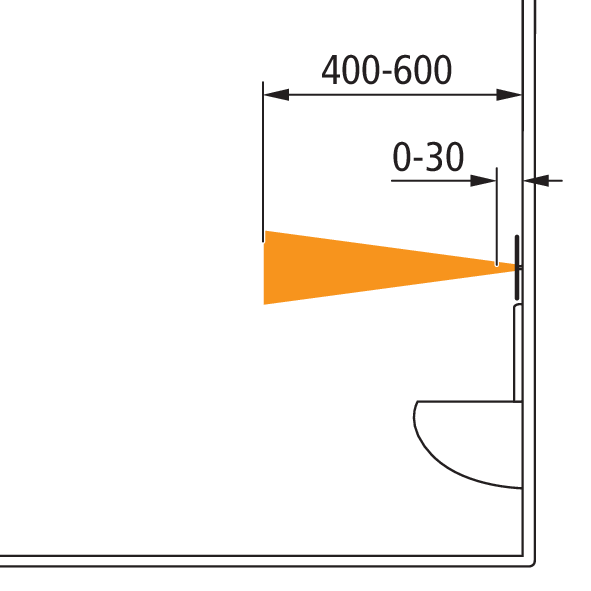

Pour la zone de détection du capteur infrarouge, on distingue une zone courte distance et une zone longue distance.

• Zone longue distance: 400 à 600 mm

• Zone courte distance: 0 à 30 mm

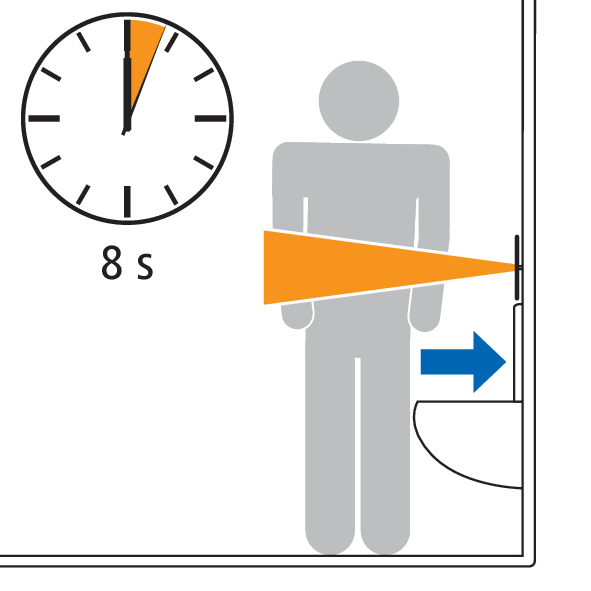

Le fait de tenir la main dans la zone courte distance déclenche un rinçage. Lorsqu’une personne reste plus de 8 s dans la zone longue distance, le déclenchement du rinçage en zone courte distance est automatiquement désactivé. On évite ainsi un déclenchement involontaire du rinçage.

Après le déclenchement du rinçage, la zone courte distance est à nouveau active pour un autre rinçage manuel.

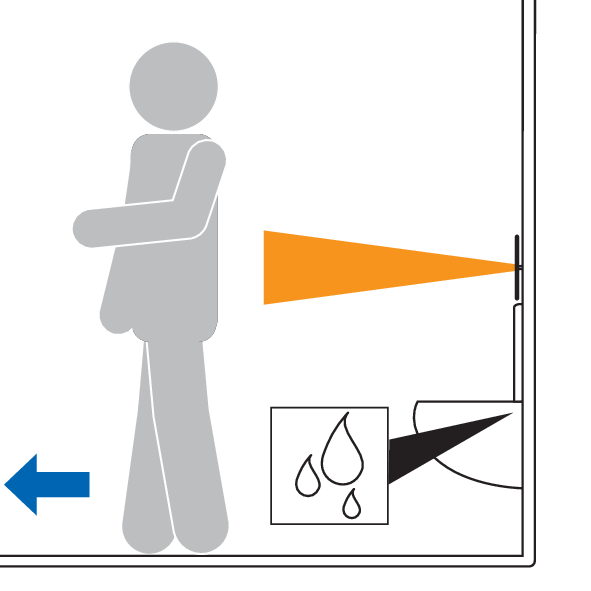

Lorsque l’on quitte la zone de détection après une présence d’au moins 8 secondes, un rinçage est automatiquement déclenché. Lorsque l’on quitte la zone longue distance dans un intervalle de temps réglable (30, 60 ou 90 secondes), le rinçage se fait en petite quantité. Si la personne reste plus longtemps dans la zone de détection, le rinçage se fait en grande quantité.

Après utilisation, on peut rincer une nouvelle fois depuis la zone courte distance.

2.2.2 Fonction hygiénique

Des germes (p. ex. légionelles) peuvent se former dans les conduites d’eau du fait de la stagnation. Pour empêcher la formation de ces germes, un rinçage régulier des conduites est important. C’est à cette fin que la fonction hygiénique a été conçue. En l’absence d’un rinçage dans la durée réglée, la fonction hygiénique déclenche automatiquement un rinçage hygiénique. L’intervalle et la quantité de rinçage, qui sont réglés en fonction des besoins, sont enregistrés par la commande. S’il y a une coupure de courant, tous les réglages restent en mémoire.

La fonction hygiénique est désactivée en usine.
