Instructions de montage - Commande infrarouge Public 12, pour module urinoir Optivis-Tec 71210

71286

Télécharger le document en PDF

Télécharger le document en PDF

261.0.089 / V1

4 Caractéristiques techniques

Pression d’écoulement	[MPa] (bar)	0.05 … 0.5 (0.5 … 5)
Débit calculé	[l/s]	0.3
Flux de rinçage	[l/s]	0.3 … 0.7
Classe sonore selon DIN 4109		2

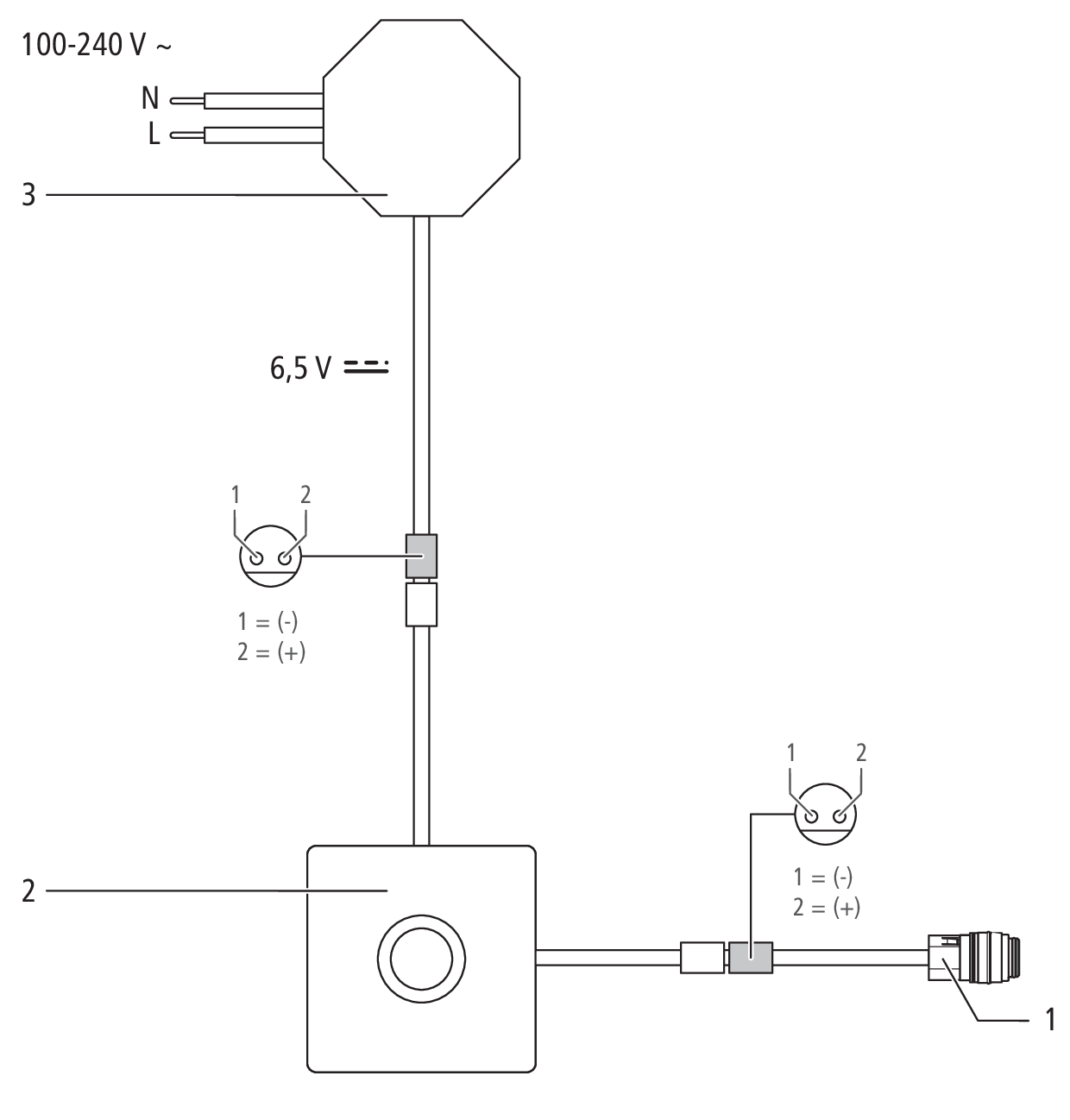

4.1 Schéma de raccordement et données électriques

Schéma de raccordement, bloc d’alimentation, plaque de commande urinoir pour module urinoir Optivis-Tec

1	Vanne magnétique
2	Plaque de commande pour commande infrarouge Public 12 71286
3	Bloc d’alimentation 72290.91

Tension et intensité du courant:

	Tension [V]	Intensité du courant [mA]
Plaque de commande	6.5	3
Vanne magnétique	6	220
