299.1.062 / V4

3 Montage et mise en service

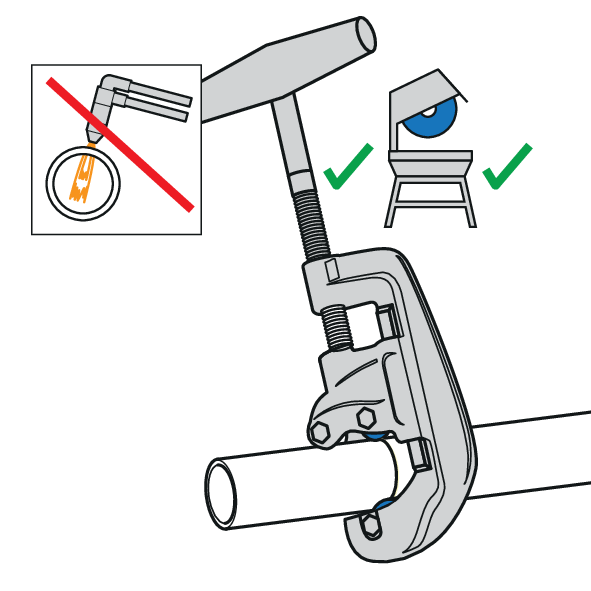

3.1 Tronçonnage des tuyaux

Les tuyaux peuvent être tronçonnés à l’aide d’une scie à métaux à dents fines, d’un coupe-tube (avec molette spéciale pour acier inoxydable), d’une scie circulaire ou à ruban automatique (avec lame spéciale pour acier inoxydable).

Les découpes mal réalisées peuvent provoquer des dommages de corrosion. C’est pourquoi il convient de tenir compte des points suivants:

  • Aucun lubrifiant ne doit être utilisé.

  • Il est interdit de couper les tuyaux à la longueur voulue avec un chalumeau.

  • Il est permis de couper les tuyaux à la longueur voulue avec des disques de coupe adaptés.

  • Les décolorations dues à la chaleur (couleurs de recuit) résultant de la pression ou d’une vitesse de rotation trop élevée doivent être entièrement éliminées.

  • Avant l’insertion dans les raccords à sertir, ébavurer et nettoyer soigneusement l’intérieur et l’extérieur du tuyau.

  • Nussbaum recommande d’utiliser des outils de coupe conçus pour le matériau.

3.2 Préparation des tuyaux

Pour réaliser des assemblages par sertissage, il faut utiliser des tuyaux intacts à surface propre et uniforme.

Les tuyaux suivants sont bons sans traitement préalable.

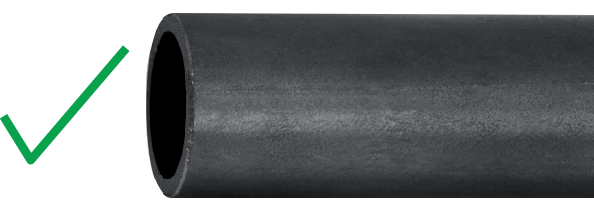

Tuyau noir sans revêtement

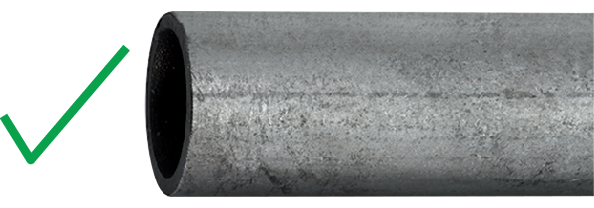

Tuyau galvanisé

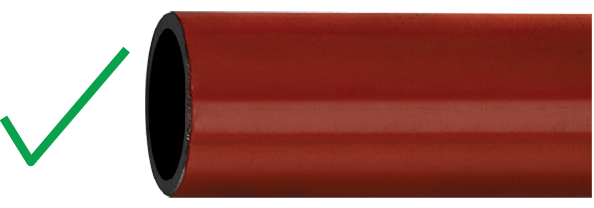

Tuyau à revêtement par poudre

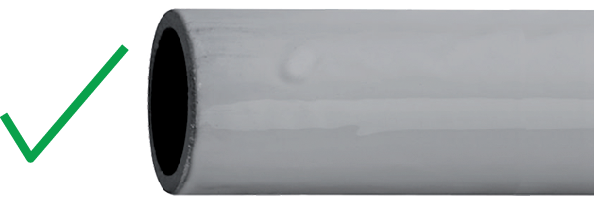

Tuyau laqué

Pour les surfaces des tuyaux suivants, il faut un traitement préalable avant le sertissage.

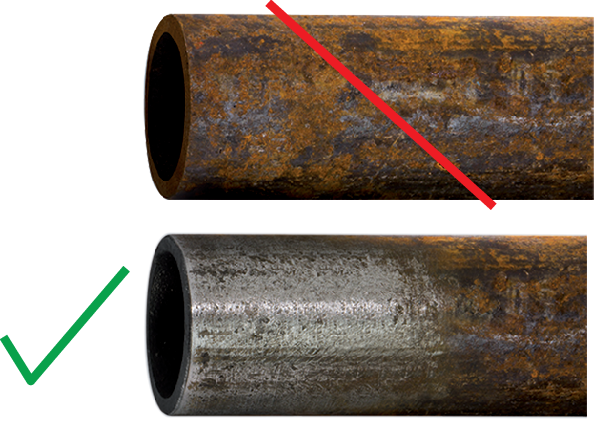

Surface corrodée

  • Enlever la rouille avec une brosse métallique et du papier de verre.

Surface inégale

  • Enlever les inégalités avec une brosse métallique et du papier de verre.

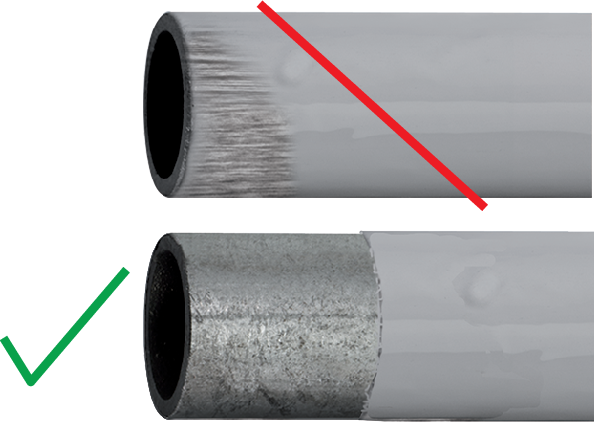

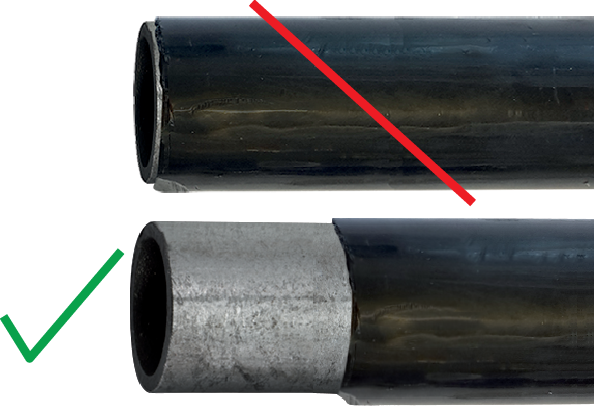

Surface gainée

  • Enlever les gainages.

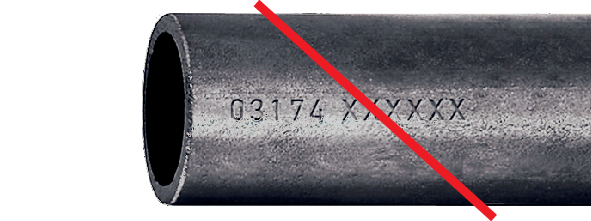

L’assemblage de tuyaux dont l’extrémité comporte un marquage incrusté risque de ne pas être étanche.

  • Pour un assemblage par sertissage, ne pas utiliser des tuyaux dont l’extrémité comporte un marquage incrusté.

3.3 Réaliser un assemblage Optifitt-Press

La condition nécessaire pour bénéficier de la sécurité système réside dans l’utilisation exclusive de composants système (voir 👉 Garantie Nussbaum).

Il convient en outre de tenir compte des profondeurs d’emboîtement suivantes:

Diamètre extérieur du tuyau

Profondeur d’emboîtement

[pouces]

[mm]

24

½

27

¾

29

1

34

46

(44.5/57.0 mm)

48

2

50

Profondeurs d’emboîtement

  1. Couper le tuyau à angle droit avec un coupe-tuyau ou une scie à denture fine, 👉 Tronçonnage des tuyaux.

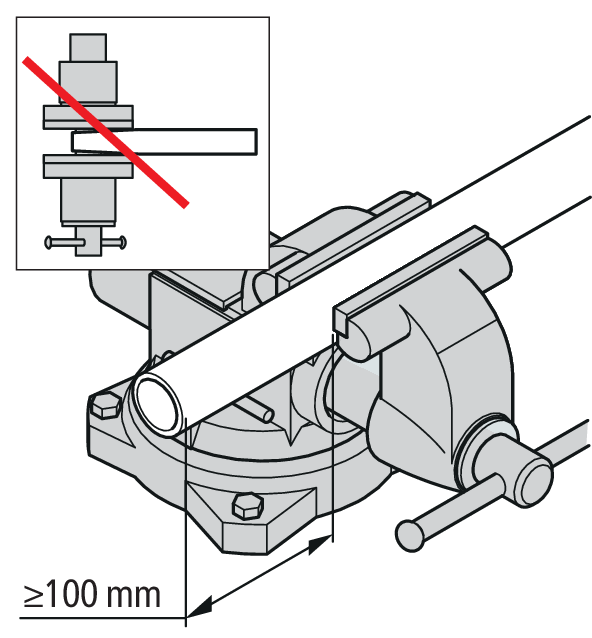

  2. Serrer le tuyau dans un étau. Prévoir une longueur minimale de 100 mm entre le bout du tuyau et les mâchoires de l’étau. Ne pas déformer l’extrémité du tuyau.

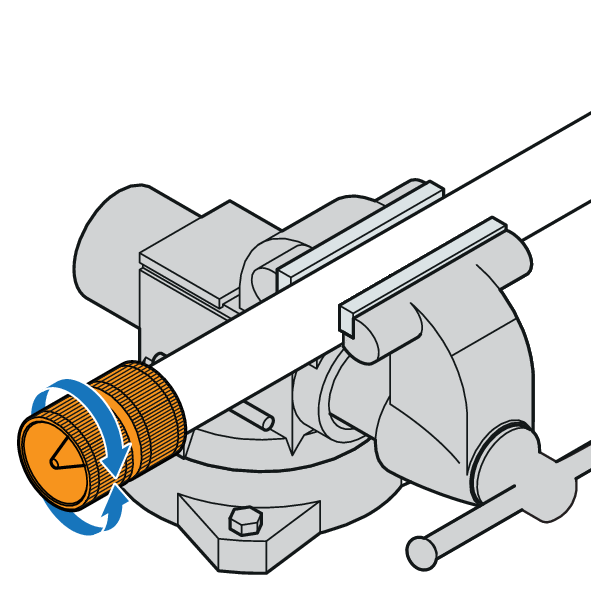

  3. Ebavurer le tuyau à l’intérieur et à l’extérieur.
  4. Remarque

    Remarque

    Endommagement par un outil inapproprié

    Ne pas se servir d’un disque abrasif ou d’un outil semblable. Le tuyau risque d’être abîmé.

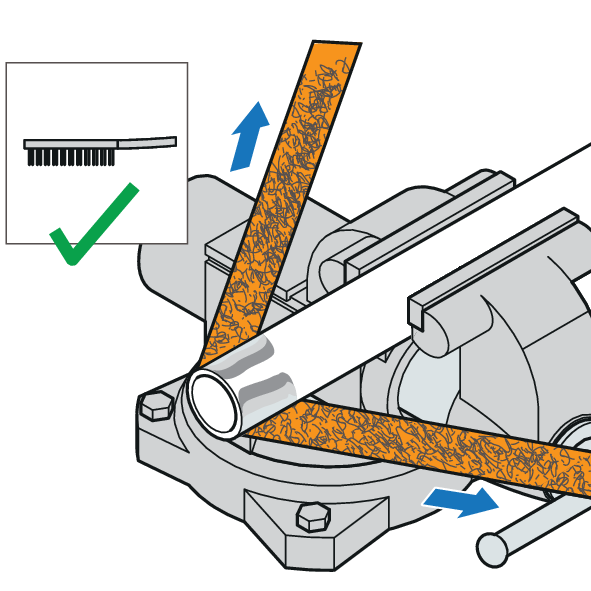

  5. Enlever les particules de saleté et de rouille au niveau du sertissage avec du papier de verre ou une brosse métallique, 👉 Préparation des tuyaux.

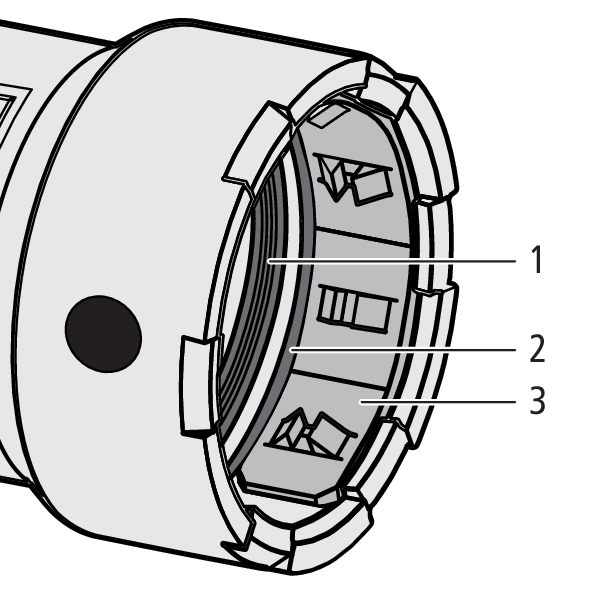

  6. Vérifier que le joint (1), la bague de séparation (2) et la bague d’ancrage (3) ne sont pas abîmés. Remplacer un raccord à sertir s’il est défectueux. N’utiliser ni huile ni graisse.

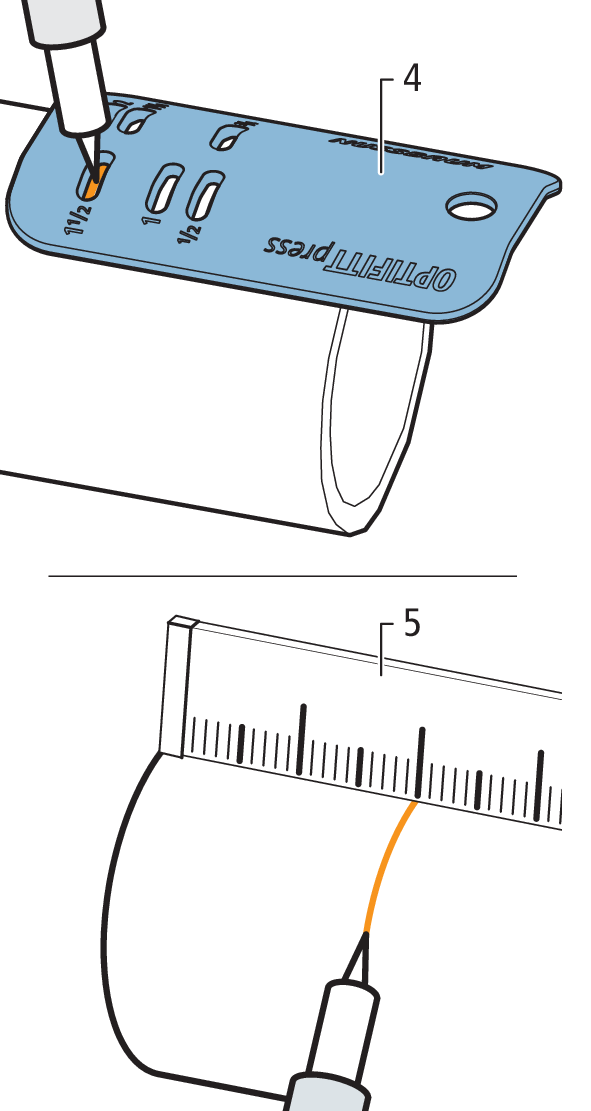

  7. Marquer la profondeur d’emboîtement avec l’outil de marquage (4) 57099 ou avec une réglette (5), voir 👉 Profondeurs d’emboîtement.

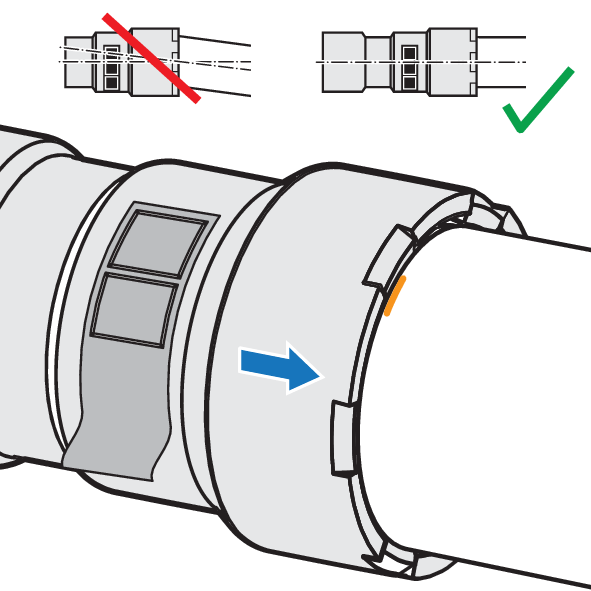

  8. Engager le raccord à sertir sur le tuyau jusqu’au marquage de la profondeur d’emboîtement. Ne pas incliner le raccord à sertir.
  9. Tenir compte de la notice d’utilisation de la pince à sertir.

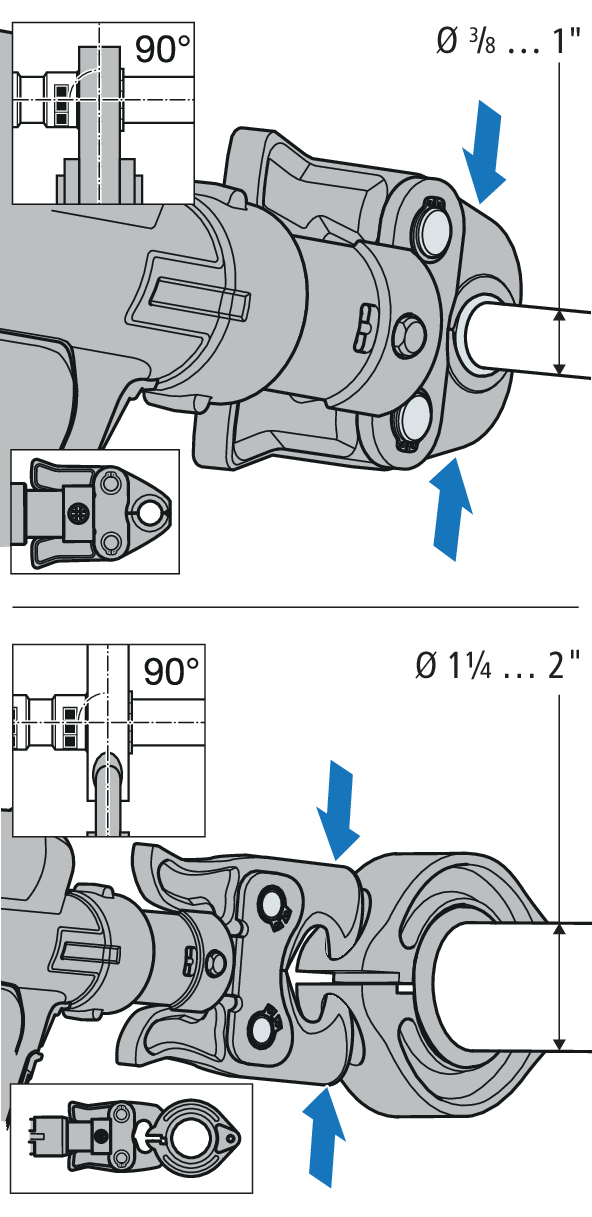

  10. Dimensions des tuyaux ⅜ à 1": Emboîter la mâchoire sur la pince à sertir et engager le boulon de retenue jusqu’à la butée. Ouvrir la mâchoire et la placer à angle droit sur le raccord à sertir. Dimensions des tuyaux 1¼ à 2": Placer l’anneau de sertissage à angle droit autour du raccord à sertir. Emboîter la mâchoire 50093.21 (Z2) sur la pince à sertir et engager le boulon de retenue jusqu’à la butée. Placer la mâchoire sur l’anneau de sertissage.
  11. Vérifier la profondeur d’emboîtement.
  12. Démarrer l’opération de sertissage. Le sertissage s’opère automatiquement.
  13. Ouvrir et enlever la mâchoire après le sertissage. Pour des tuyaux aux dimensions 1¼ à 2": Ouvrir la mâchoire et ôter l’anneau de sertissage.

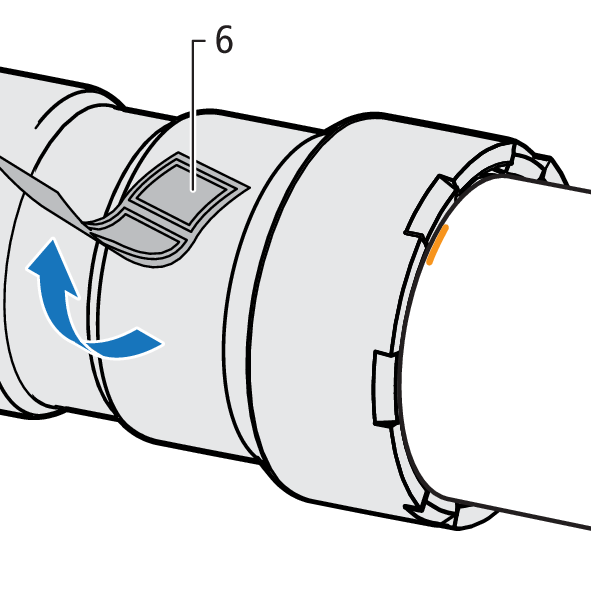

  14. Enlever l’autocollant de contrôle (6).

3.4 Essai de pression

Il faut effectuer un essai de pression avant la mise en service. Lors des essais d’étanchéité des raccordements Nussbaum, la localisation des fuites doit être effectuée exclusivement avec le spray de détection des fuites de Nussbaum.

Pour des informations détaillées sur l’essai de pression, se reporter au document Nussbaum «Thématiques – Essai de pression pour installations de conduites», 👉 Thématique 299.1.056.
