Fiche technique - Réducteur de pression à brides
299.1.001 / V6

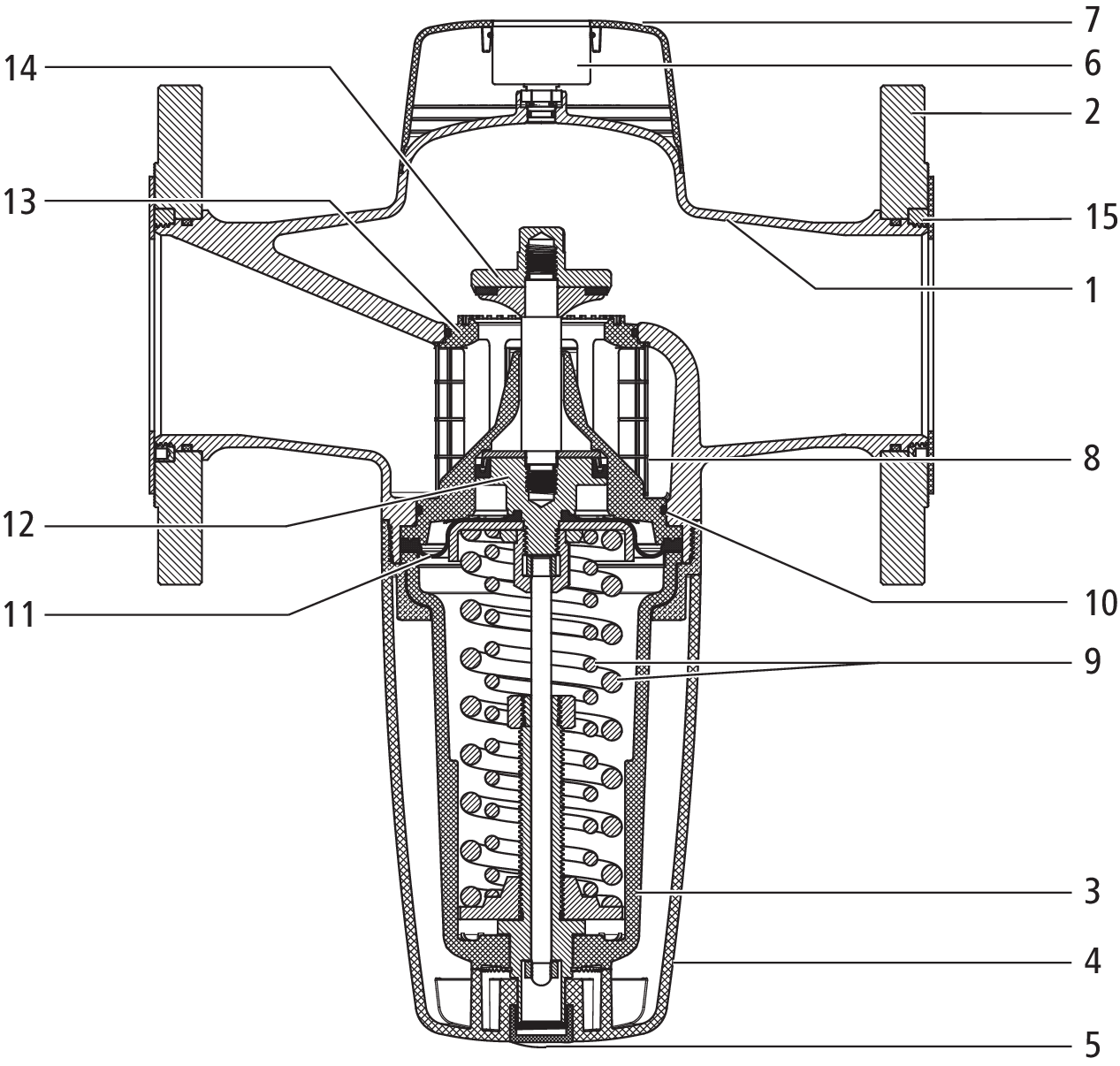

1 Structure du produit et matériaux
|
1 |
Corps |
Bronze CC246E |
|
2 |
Bride |
Acier inoxydable 1.4404 |
|
3 |
Cartouche de réduction de pression |
Matière synthétique/laiton |
|
4 |
Douille filetée |
Matière synthétique |
|
5 |
Ecrou borgne |
Matière synthétique |
|
6 |
Manomètre |
Matière synthétique |
|
7 |
Cape |
Matière synthétique |
|
8 |
Filtre 250 µm |
Acier inoxydable |
|
9 |
Ressorts de compression |
Acier à ressort |
|
10 |
Joint torique |
EPDM |
|
11 |
Membrane façonnée |
EPDM |
|
12 |
Compensateur |
Laiton/EPDM |
|
13 |
Siège |
Matière synthétique |
|
14 |
Clapet porte-joint |
Laiton/EPDM |
|
15 |
Ecrou annulaire |
Laiton CW724R |
