4 Planification et exécution

4.1 Informations complémentaires

Pour la planification et l’exécution d’installations Nussbaum, il convient de prendre en compte la documentation technique de Nussbaum.

4.2 Dimensions de montage

S’applique à toutes les dimensions:

  • Les cotes se rapportent aux valeurs de profondeur de l’installation sans le parement ni le carrelage.

  • Pour la hauteur de construction (H), il faut respecter la hauteur indiquée à partir du bord supérieur du sol fini.

  • Les cotes sont indiquées en cm.

S’applique à la profondeur de montage maximale Tmax:

  • Pour les cloisons d’installation à fixation au sol ou au plafond, la profondeur de montage est illimitée.

  • Pour les cloisons isolées, la profondeur de montage est de Tmax ≤ 60 cm.

info-icon

Sur internet, Nussbaum met à disposition un outil pour déterminer les dimensions minimales à partir des paramètres dont on a besoin pour les installations Optivis.

www.nussbaum.ch/outils

4.2.1 Cadre de montage

Avec le système Optivis, il n’y a pas de limite de hauteur pour les cadres de montage.

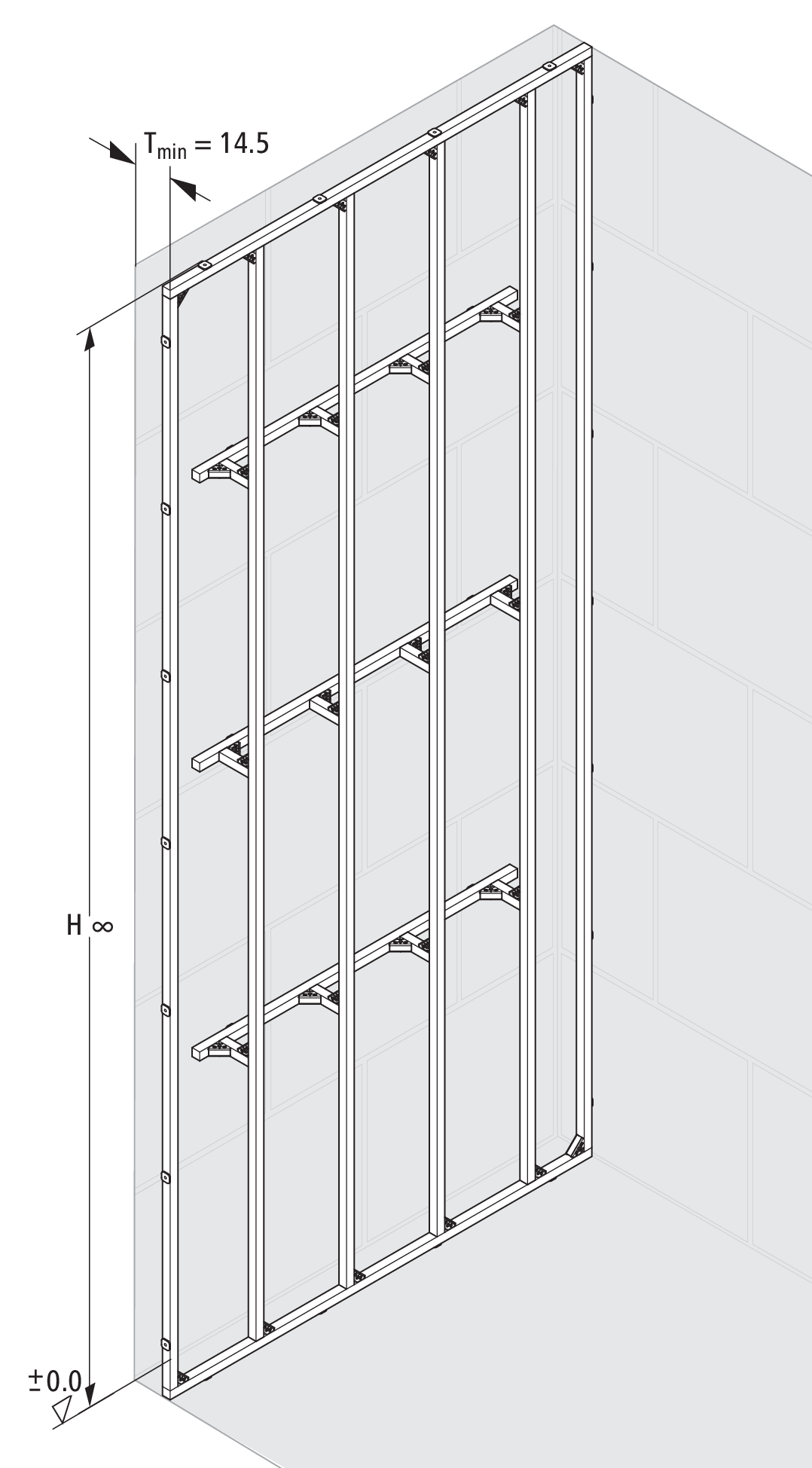

Cadre de montage Optivis, à la hauteur voulue

4.2.2 Cloison de séparation

Avec le système Optivis, les cloisons de séparation peuvent être montées jusqu’à une hauteur de 500 cm.

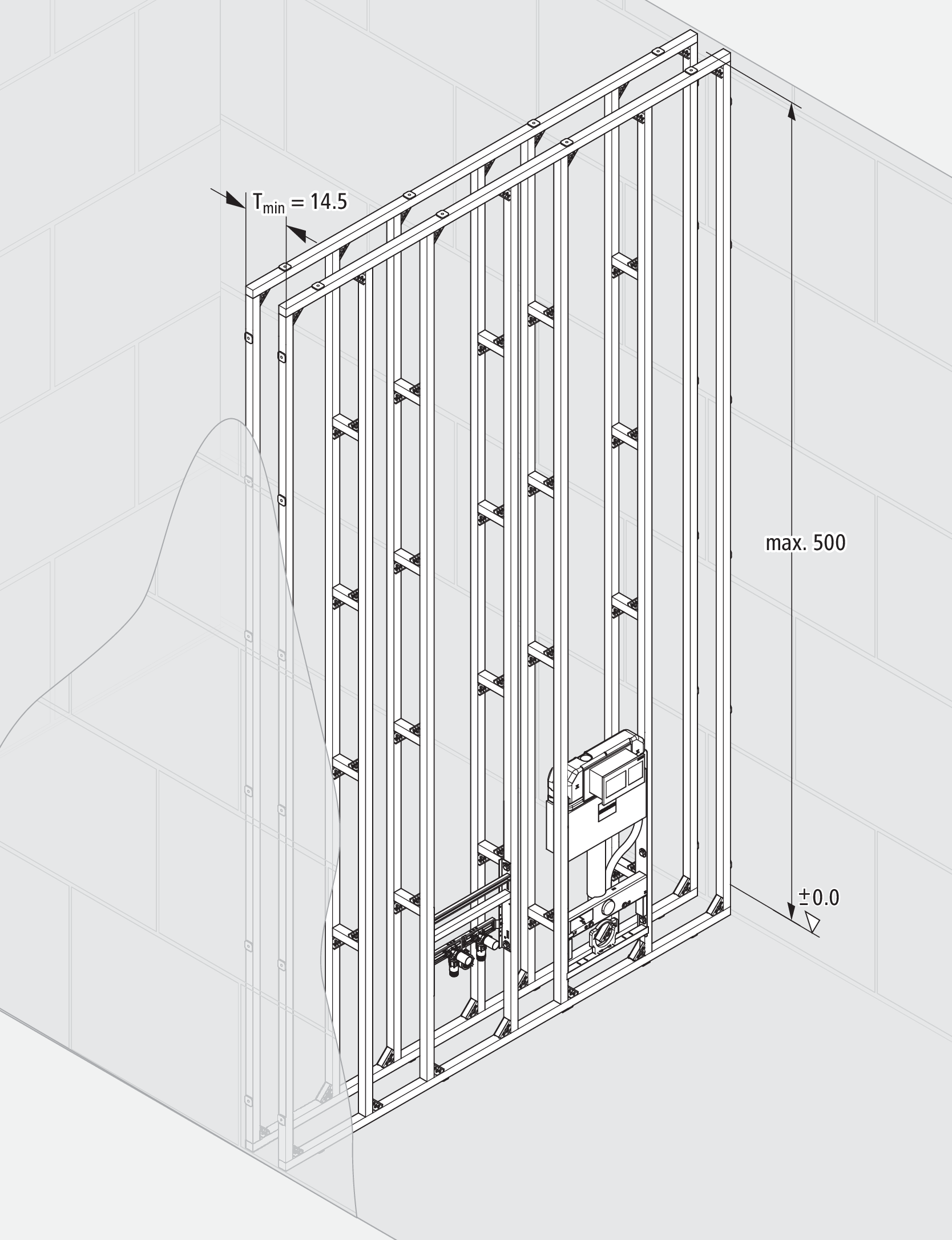

Cloison de séparation Optivis, hauteur jusqu’à 500 cm

4.2.3 Cloison de séparation à hauteur partielle, raccordement sur un côté (demi-paroi)

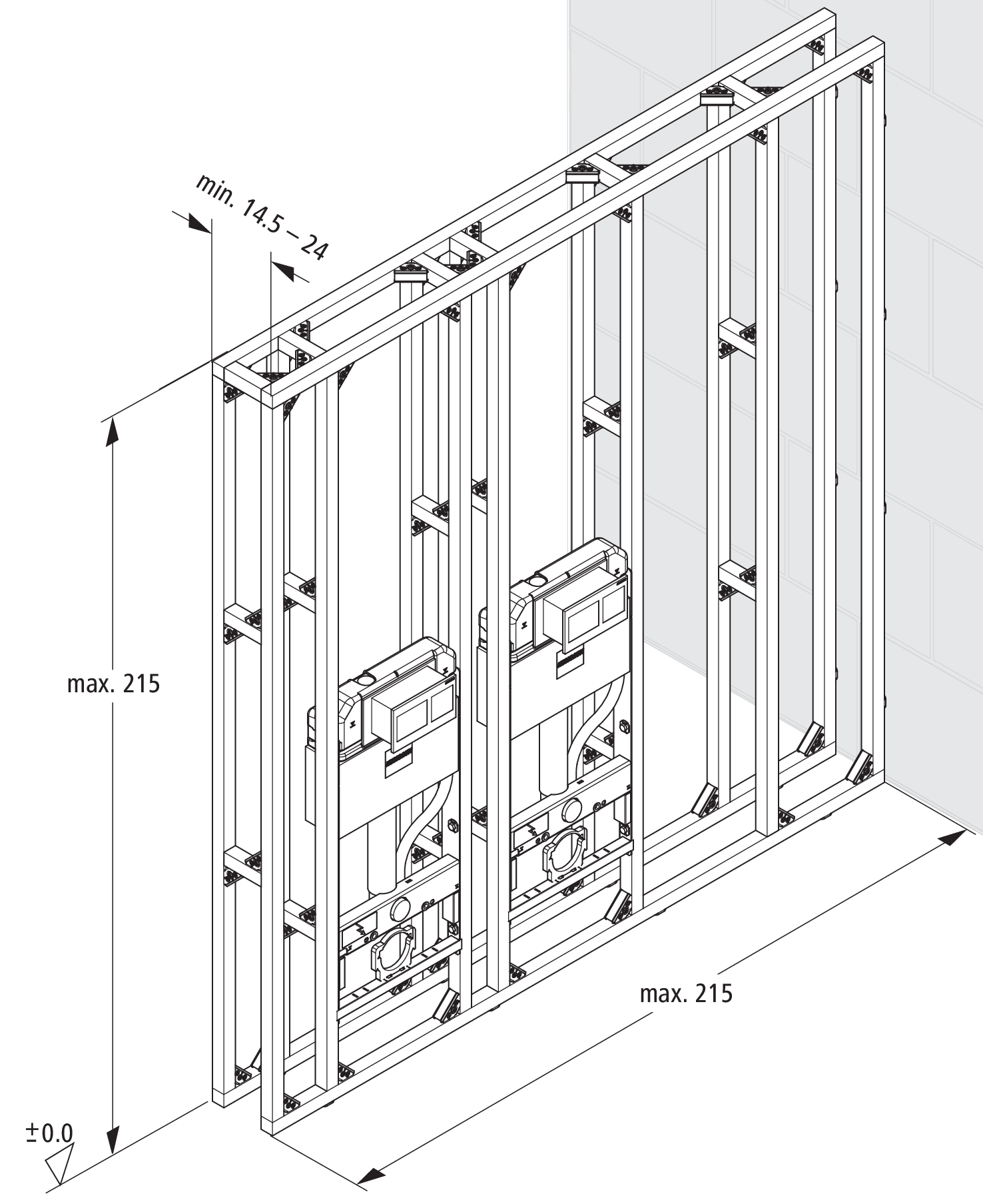

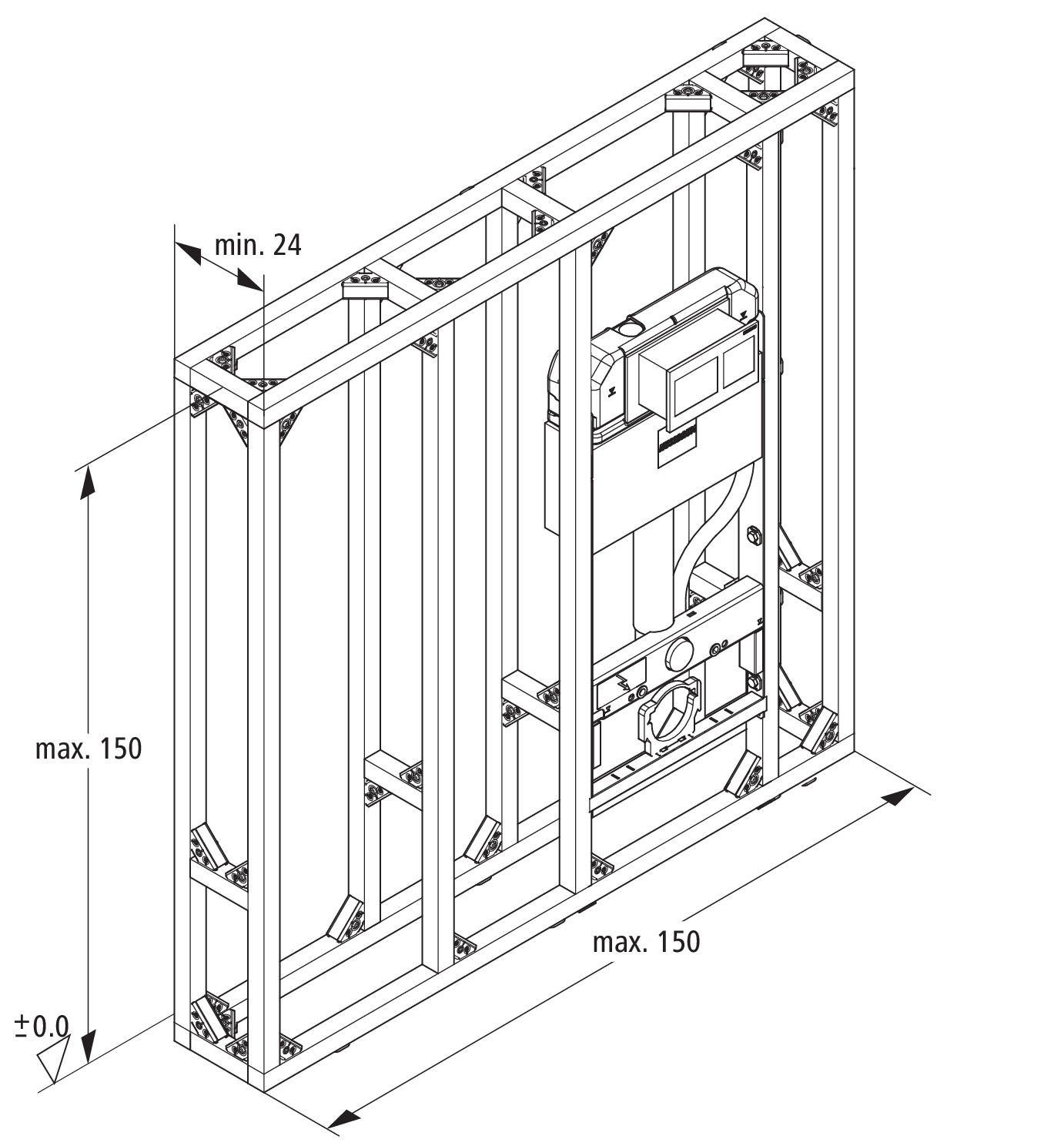

Dimensions de montage demi-paroi 24 cm × 215 cm × 215 cm, avec parement

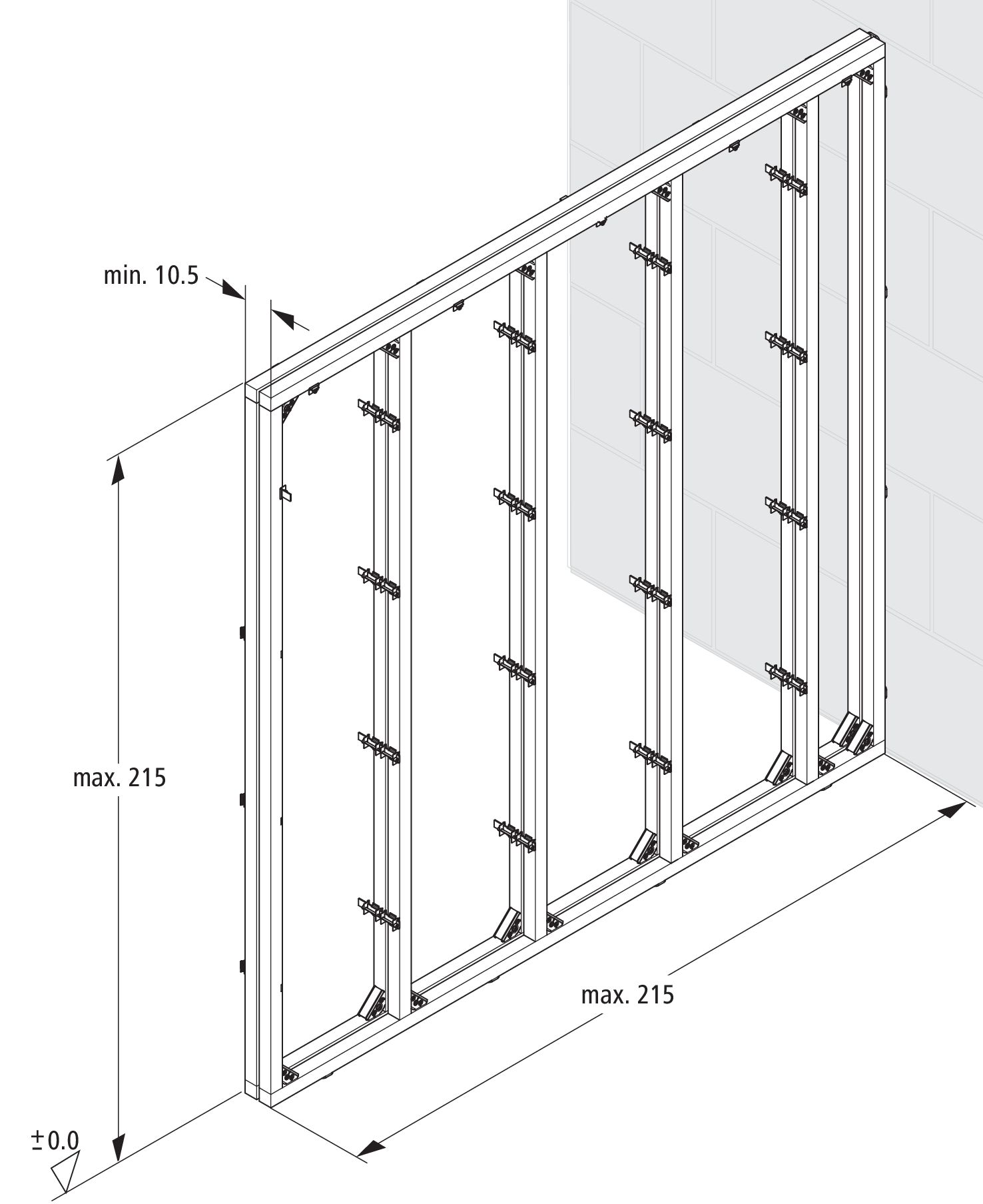

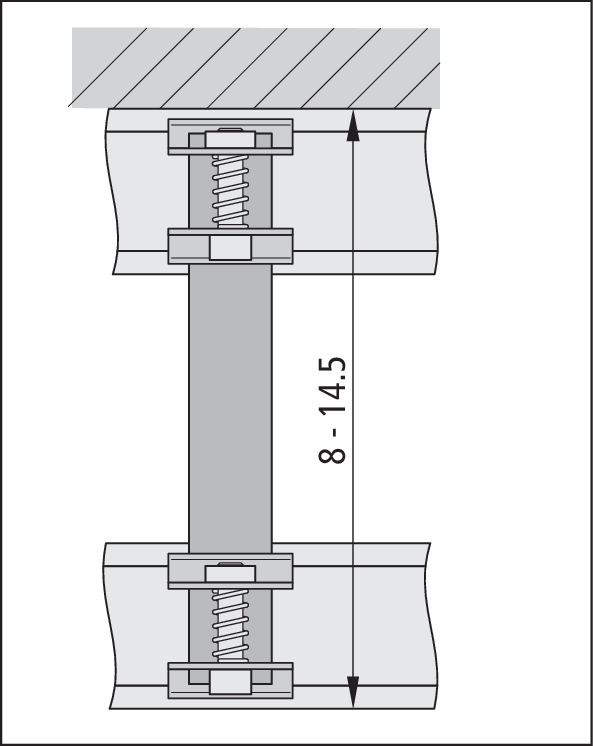

Dimensions de montage demi-paroi 10.5 cm × 215 cm × 215 cm, avec parement, avec pièces d’assemblage parallèle

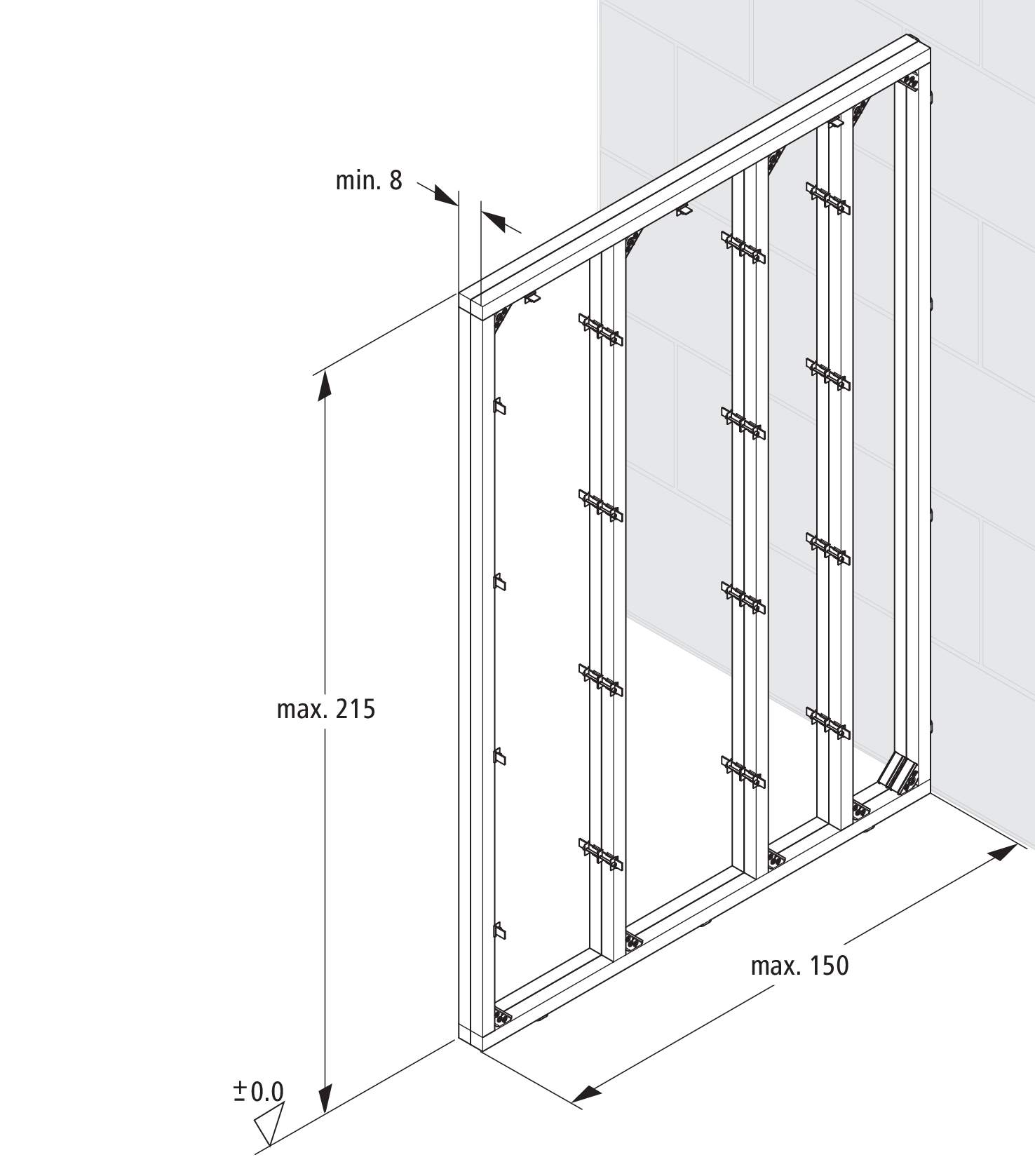

Dimensions de montage demi-paroi 8 cm × 150 cm × 215 cm, avec parement, avec pièces d’assemblage parallèle

4.2.4 Cloison isolée

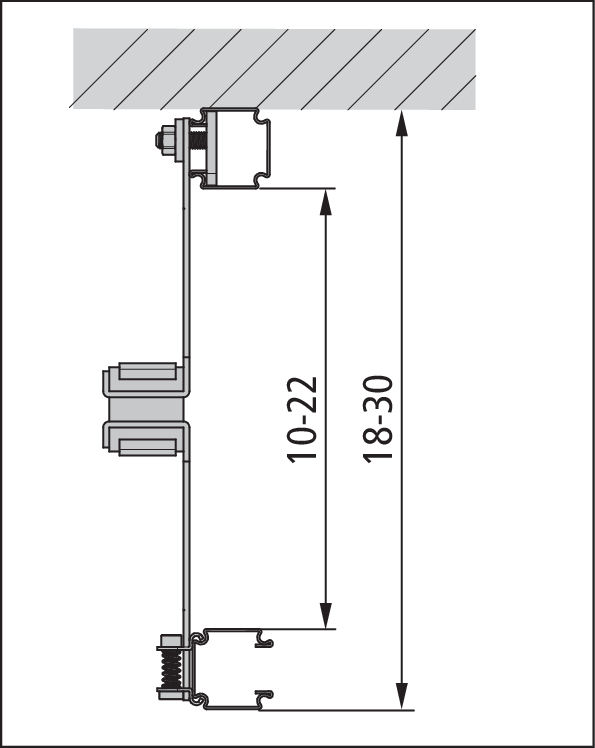

Dimensions de montage cloison isolée

4.2.5 Dimensions de montage des pièces d’assemblage Optivis-Tec

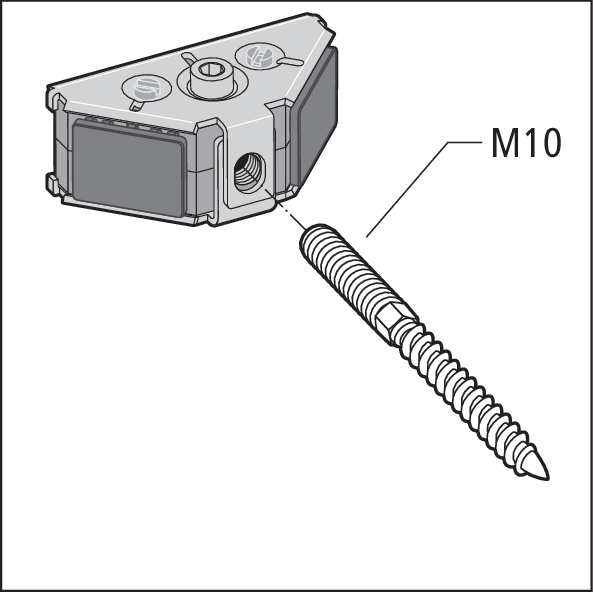

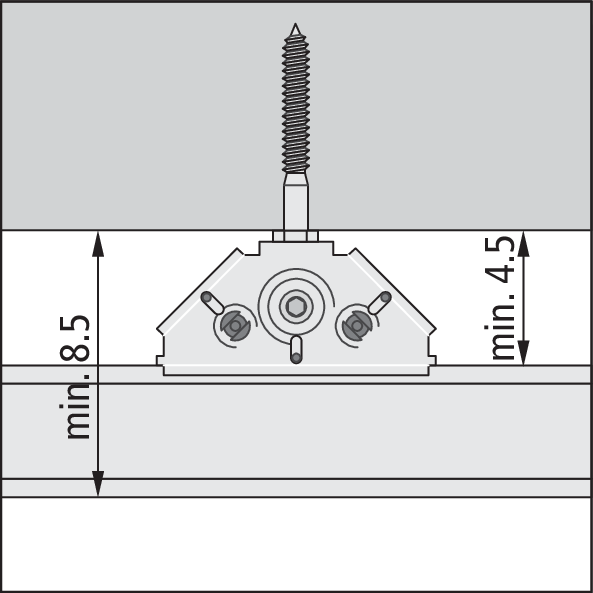

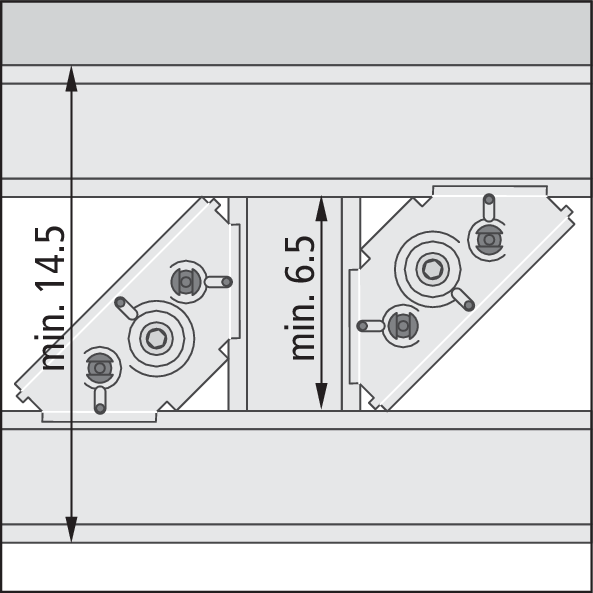

Pour les pièces d’assemblage Optivis-Tec 71041 s’appliquent les dimensions suivantes pour le montage et les vis:

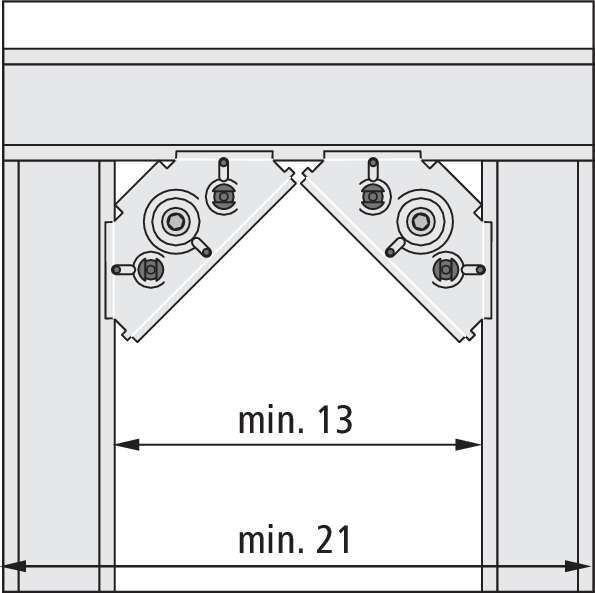

Pour la pièce d’assemblage parallèle Optivis-Tec 71043.21 et la pièce d’assemblage de protection contre le bruit Optivis-Tec 71042, s’appliquent les dimensions de montage suivantes:

Pour toute information complémentaire sur la pièce d’assemblage parallèle Optivis-Tec, consulter les instructions de montage 299.0.702.

Acheter maintenant

4.3 Détermination des besoins en matériaux

Le nombre des pièces d’assemblage ainsi que le nombre et la longueur des profilés sont déterminés à partir de la surface des cadres de montage (en m2).

info-icon

Le service de planification Plantec Nussbaum offre son soutien pour la planification et la détermination des besoins en matériaux.

Pour toute information à ce sujet, s’adresser à Nussbaum sous plantec@nussbaum.ch.

4.3.1 Nombre et longueur totale des profilés

La longueur totale de profilés nécessaire s’obtient à partir de la surface des cadres de montage (en m2) multipliée par le facteur de profilé fixe 5.5.

Les profilés sont disponibles dans 2 longueurs.

Profilé Optivis-Tec 71040.21

Longueur: 5 m

Profilé Optivis-Tec 71040.22

Longueur: 3 m

Exemple:

Surface du cadre de montage = 2.66 m2

Calcul de la longueur total des profilés: 2.66 × 5.5 = 15 (m)

Exigences: 3 profilés de 5 m de longueur ou 5 profilés de 3 m de longueur

4.3.2 Longueur des profilés selon la hauteur du local

La longueur optimale des profilés est calculée en tenant compte de la hauteur du local (y c. chape). A cette fin, il faut tenir compte aussi des dimensions du profilé (4 cm). En outre, que ce soit pour le plafond ou le plancher, on peut prévoir une tolérance de 1 cm de part et d’autre.

Longueur des profilés selon la hauteur du local:

hauteur du local (y c. sous-plancher)

Dimensions des profilés selon la hauteur du local

Profilé nécessaire

≤ 2.60 m

2.50

5 m

2.61 … 3.10 m

2.51 … 3.00 m

3 m

3.11 … 5.10 m

3.01 … 5.00 m

5 m

4.3.3 Pièces d’assemblage et fixation

Le nombre de pièces d’assemblage et d’éléments de fixation dépend du type d’installation et des besoins. Pour chaque m2 de surface murale, on peut compter 10 pièces d’assemblage 71041.

Tous les points de fixation sur le corps mural doivent être équipés d’un élément insonorisant Optivis-Tec 71049.

Acheter maintenant

4.4 Outillage et accessoires

Pour l’assemblage et le montage du système Optivis, les outils suivants sont nécessaires:

Coupe-profilé Optivis-Tec 72020

Pour raccourcir et percer les profilés Optivis-Tec sans faire de bavures.

Optivis-Niveau à bulle magnétique 71003

Ou laser multilignes disponible dans le commerce

Pour ajuster les profilés à la verticale et à l’horizontale.

Clé inbus Optivis-Tec 72025, taille 5

Pour la fixation des pièces d’assemblage Optivis-Tec.

Pompe soufflante de forages Optivis 72026

Pour la fixation de profilés Optivis-Tec et d’équerres.

Pince disponible dans le commerce

Pour déplier les ergots prépercés.

Clé disponible dans le commerce (taille M17, M13)

Pour fixer les modules sur le système de profilés.

Visseuse sans fil disponible dans le commerce

Pour serrer les vis pendant le montage et le parement.

Perceuse disponible dans le commerce

Pour percer des trous dans le sol et les murs en vue d’immobiliser la construction.

Accessoires pour l’assemblage du système Optivis:

Optivis-Vis avec tampon 71057

Pour la fixation de profilés Optivis-Tec et d’équerres de fixation.

Optivis-Vis à béton 71058 (avec rondelle)

Pour la fixation de profilés Optivis-Tec et d’équerres de montage dans du béton.

Optivis-Vis de construction en bois 71059

Pour la fixation de profilés Optivis-Tec et d’équerres de montage dans des constructions en bois
