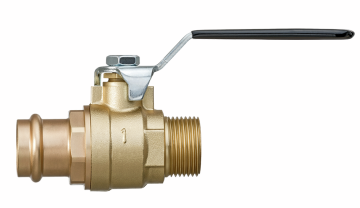

82102 Optipress-Robinet à bille
avec filetage mâle, avec poignée (métal)
avec bille (laiton, chromé dur), avec joint (PTFE), avec joint de l'axe (PTFE), avec poignée noire
| matériau principal | laiton |
| pression nominale | PN 16 |
| température de service max. | 110 °C |
| fluides | eau / air comprimé |
| classe de qualité de l'air comprimé | 1 - 4 |

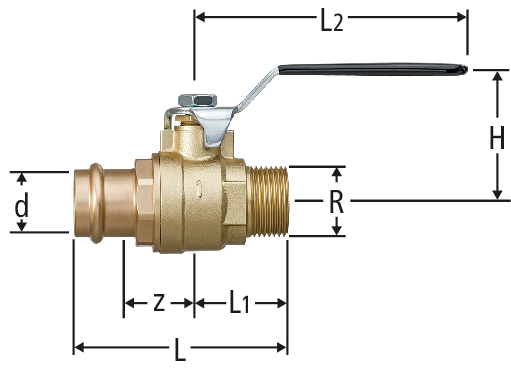

| R | d | z | L | L1 | L2 | H | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 24 | 76 | 29 | 90 | 54 | 10.3 | 15 x ½ | 82102.22 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| ¾ | 18 | 28 | 82 | 32 | 90 | 54 | 33 | 18 x ¾ | 82102.23 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 29 | 84 | 32 | 90 | 58 | 47 | 22 x ¾ | 82102.24 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| 1 | 28 | 34 | 99 | 41 | 125 | 66 | 54 | 28 x 1 | 82102.25 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| 1¼ | 35 | 36 | 110 | 49 | 125 | 71 | 82 | 35 x 1¼ | 82102.26 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| 1½ | 42 | 42 | 129 | 55 | 140 | 80 | 160 | 42 x 1½ | 82102.27 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| 2 | 54 | 55 | 159 | 64 | 140 | 88 | 230 | 54 x 2 | 82102.28 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
Indication
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
CAO / BIM
| Description | Optipress-Robinet à bille |
| Taille |
|
| Numéro d’article |
82102.22
|
