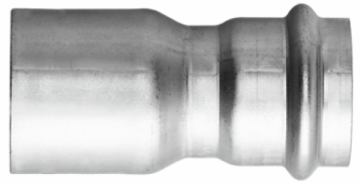

55021 Optipress-Therm-Réduction

Optipress-Therm-Réduction
Optipress-Therm-Réduction
 retour

55021 Optipress-Therm-Réduction

avec embout à sertir mâle

Info
matériau principal acier 1.0308
traitement de surface galvanisé
pression nominale PN 16
température de service max. 95 °C

Variantes de produits

Légende

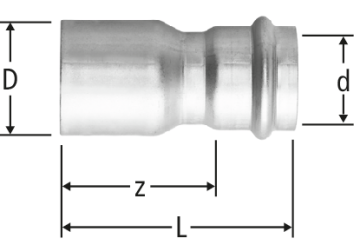

d D z L ζ Art. n° VE CHF RK suissetec Commander Pièces de rechange et accessoires
18 x 15 18 x 15 15 18 30 52 0.9 18 x 15 55021.24 5
34 -
55021.24
pcs.
 Afficher
22 x 15 22 x 15 15 22 35 57 1.2 22 x 15 55021.26 5
34 322.313
55021.26
pcs.
 Afficher
22 x 18 22 x 18 18 22 37 59 1.2 22 x 18 55021.27 5
34 322.314
55021.27
pcs.
 Afficher
28 x 15 28 x 15 15 28 50 72 1.4 28 x 15 55021.29 5
34 -
55021.29
pcs.
 Afficher
28 x 18 28 x 18 18 28 47 69 1.4 28 x 18 55021.30 5
34 -
55021.30
pcs.
 Afficher
28 x 22 28 x 22 22 28 41 64 1.4 28 x 22 55021.31 5
34 322.315
55021.31
pcs.
 Afficher
35 x 15 35 x 15 15 35 58 80 1.3 35 x 15 55021.32 5
34 -
55021.32
pcs.
 Afficher
35 x 22 35 x 22 22 35 52 75 1.3 35 x 22 55021.33 5
34 -
55021.33
pcs.
 Afficher
35 x 28 35 x 28 28 35 43 67 1.3 35 x 28 55021.34 5
34 322.316
55021.34
pcs.
 Afficher
42 x 22 42 x 22 22 42 68 91 0.1 42 x 22 55021.36 5
34 -
55021.36
pcs.
 Afficher
42 x 28 42 x 28 28 42 66 90 0.1 42 x 28 55021.37 5
34 -
55021.37
pcs.
 Afficher
42 x 35 42 x 35 35 42 54 80 0.1 42 x 35 55021.38 1
34 322.317
55021.38
pcs.
 Afficher
54 x 18 54 x 18 18 54 90 112 0.1 54 x 18 55021.35 1
34 -
55021.35
pcs.
 Afficher
54 x 22 54 x 22 22 54 86 109 0.1 54 x 22 55021.39 1
34 -
55021.39
pcs.

54 x 28 54 x 28 28 54 85 109 0.1 54 x 28 55021.40 1
34 -
55021.40
pcs.
 Afficher
54 x 35 54 x 35 35 54 81 107 0.1 54 x 35 55021.42 1
34 -
55021.42
pcs.
 Afficher
54 x 42 54 x 42 42 54 65 101 0.1 54 x 42 55021.41 1
34 322.318
55021.41
pcs.
 Afficher
64 x 54 64 x 54 54 64 71 111 0.1 64 x 54 55021.71 1
33 -
55021.71
pcs.
 Afficher
76.1 x 35 76.1 x 35 35 76.1 88 114 0.1 76.1 x 35 55021.69 1
33 -
55021.69
pcs.
 Afficher
76.1 x 42 76.1 x 42 42 76.1 86 123 0.1 76.1 x 42 55021.70 1
33 -
55021.70
pcs.
 Afficher
76.1 x 54 76.1 x 54 54 76.1 83 123 0.1 76.1 x 54 55021.72 1
33 -
55021.72
pcs.
 Afficher
76.1 x 64 76.1 x 64 64 76.1 82 125 0.1 76.1 x 64 55021.73 1
33 322.319
55021.73
pcs.
 Afficher
88.9 x 54 88.9 x 54 54 88.9 90 130 0.1 88.9 x 54 55021.74 1
33 -
55021.74
pcs.
 Afficher
88.9 x 64 88.9 x 64 64 88.9 89 132 0.1 88.9 x 64 55021.75 1
33 -
55021.75
pcs.
 Afficher
88.9 x 76.1 88.9 x 76.1 76.1 88.9 82 132 0.1 88.9 x 76.1 55021.76 1
33 322.321
55021.76
pcs.
 Afficher
108 x 54 108 x 54 54 108 109 149 0.1 108 x 54 55021.77 1
33 -
55021.77
pcs.
 Afficher
108 x 76.1 108 x 76.1 76.1 108 101 151 0.1 108 x 76.1 55021.79 1
33 -
55021.79
pcs.
 Afficher
108 x 88.9 108 x 88.9 88.9 108 95 145 0.1 108 x 88.9 55021.80 1
33 322.322
55021.80
pcs.
 Afficher
Tout dans le panier
