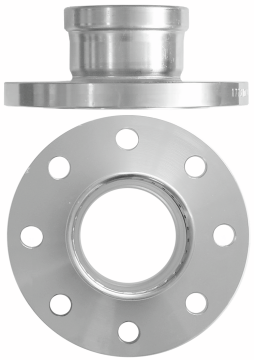

55049 Optipress-Therm-Bride PN 16
| matériau principal | acier 1.0308 |
| traitement de surface | galvanisé |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de service max. | 95 °C |
| norme de bride | EN 1092 - PN 16 |

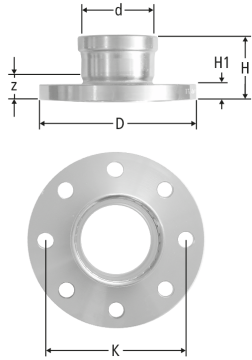

| DN | d | D | z | H | H1 | N | K | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 35 | 140 | 44 | 70 | 18 | 4x Ø18 | 100 | 0.2 | 35 x 32 | 55049.26 | 1 |
| 34 | 326.423 | ||||
|
|
||||||||||||||||||
| 40 | 42 | 150 | 57 | 93 | 18 | 4x Ø18 | 110 | 0.1 | 42 x 40 | 55049.27 | 1 |
| 34 | 326.424 | ||||
|
|
||||||||||||||||||
| 50 | 54 | 165 | 57 | 97 | 18 | 4x Ø18 | 125 | 0.1 | 54 x 50 | 55049.28 | 1 |
| 34 | 326.425 | ||||
|
|
||||||||||||||||||
| 65 | 64 | 185 | 31 | 74 | 18 | 8x Ø18 | 145 | 0.1 | 64 x 65 | 55049.70 | 1 |
| 33 | - | ||||
|
|
||||||||||||||||||
| 65 | 76.1 | 185 | 30 | 80 | 18 | 8x Ø18 | 145 | 0.1 | 76.1 x 65 | 55049.71 | 1 |
| 33 | 326.426 | ||||
|
|
||||||||||||||||||
| 80 | 88.9 | 200 | 32 | 82 | 20 | 8x Ø18 | 160 | 0.1 | 88.9 x 80 | 55049.72 | 1 |
| 33 | 326.427 | ||||
|
|
||||||||||||||||||
| 100 | 108 | 220 | 31 | 91 | 20 | 8x Ø18 | 180 | 0.1 | 108 x 100 | 55049.73 | 1 |
| 33 | 326.428 | ||||
|
|
||||||||||||||||||
Indication
N = nombre de trous x diamètre
CAO / BIM
| Description | Optipress-Therm-Bride PN 16 |
| Taille |
|
| Numéro d’article |
55049.26
|
