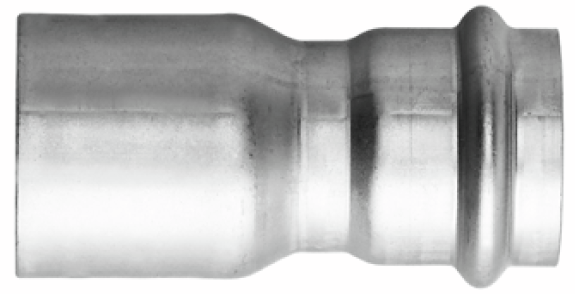

80321 Optipress-Industry-Réduction
avec embout à sertir mâle
| matériau principal | acier inoxydable 1.4301 |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de fonctionnement max. | 95 °C |

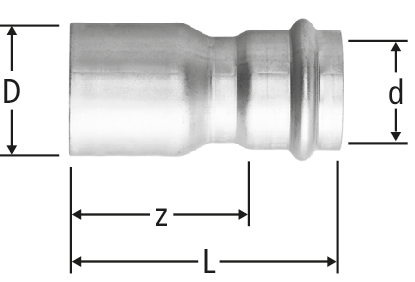

| d | D | z | L | ζ | Art. n° | RK | VE | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 18 | 30 | 52 | 0.9 | 18 x 15 | 80321.24 | 22 | 1 |
| |||||
|
|
||||||||||||||
| 15 | 22 | 35 | 57 | 1.2 | 22 x 15 | 80321.26 | 22 | 5 | 333.214 |
| ||||
|
|
||||||||||||||
| 18 | 22 | 37 | 59 | 1.2 | 22 x 18 | 80321.27 | 22 | 5 | 333.214 |
| ||||
|
|
||||||||||||||
| 15 | 28 | 50 | 72 | 1.4 | 28 x 15 | 80321.29 | 22 | 1 |
| |||||
|
|
||||||||||||||
| 18 | 28 | 47 | 69 | 1.4 | 28 x 18 | 80321.30 | 22 | 1 |
| |||||
|
|
||||||||||||||
| 22 | 28 | 41 | 64 | 1.4 | 28 x 22 | 80321.31 | 22 | 1 | 333.215 |
| ||||
|
|
||||||||||||||
| 15 | 35 | 58 | 80 | 1.3 | 35 x 15 | 80321.35 | 22 | 1 |
| |||||
|
|
||||||||||||||
| 22 | 35 | 52 | 75 | 1.3 | 35 x 22 | 80321.33 | 22 | 1 |
| |||||
|
|
||||||||||||||
| 28 | 35 | 43 | 67 | 1.3 | 35 x 28 | 80321.34 | 22 | 5 | 333.216 |
| ||||
|
|
||||||||||||||
| 22 | 42 | 65 | 88 | 0.1 | 42 x 22 | 80321.36 | 22 | 1 |
| |||||
|
|
||||||||||||||
| 28 | 42 | 65 | 89 | 0.1 | 42 x 28 | 80321.37 | 22 | 1 |
| |||||
|
|
||||||||||||||
| 35 | 42 | 54 | 80 | 0.1 | 42 x 35 | 80321.38 | 22 | 1 | 333.217 |
| ||||
|
|
||||||||||||||
| 22 | 54 | 86 | 109 | 0.1 | 54 x 22 | 80321.42 | 22 | 1 |
| |||||
| 28 | 54 | 75 | 99 | 0.1 | 54 x 28 | 80321.39 | 22 | 1 |
| |||||
|
|
||||||||||||||
| 35 | 54 | 71 | 97 | 0.1 | 54 x 35 | 80321.40 | 22 | 1 |
| |||||
|
|
||||||||||||||
| 42 | 54 | 65 | 101 | 0.1 | 54 x 42 | 80321.41 | 22 | 1 | 333.218 |
| ||||
|
|
||||||||||||||
| 35 | 76.1 | 88 | 114 | 0.1 | 76.1 x 35 | 80321.69 | 24 | 1 |
| |||||
|
|
||||||||||||||
| 42 | 76.1 | 86 | 123 | 0.1 | 76.1 x 42 | 80321.70 | 24 | 1 |
| |||||
|
|
||||||||||||||
| 54 | 76.1 | 84 | 124 | 0.1 | 76.1 x 54 | 80321.72 | 24 | 1 | 333.219 |
| ||||
|
|
||||||||||||||
| 54 | 88.9 | 90 | 130 | 0.1 | 88.9 x 54 | 80321.74 | 24 | 1 |
| |||||
|
|
||||||||||||||
| 76.1 | 88.9 | 81 | 131 | 0.1 | 88.9 x 76.1 | 80321.76 | 24 | 1 | 333.221 |
| ||||
|
|
||||||||||||||
| 54 | 108 | 109 | 149 | 0.1 | 108 x 54 | 80321.77 | 24 | 1 |
| |||||
|
|
||||||||||||||
| 76.1 | 108 | 102 | 152 | 0.1 | 108 x 76.1 | 80321.79 | 24 | 1 |
| |||||
|
|
||||||||||||||
| 88.9 | 108 | 95 | 145 | 0.1 | 108 x 88.9 | 80321.80 | 24 | 1 | 333.222 |
| ||||
|
|
||||||||||||||
CAO / BIM
| Description | Optipress-Industry-Réduction |
| Taille |
|
| Numéro d’article |
80321.24
|
