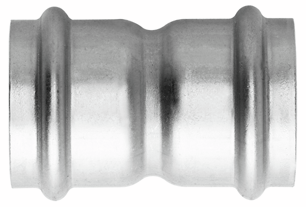

80320 Optipress-Industry-Manchon
| matériau principal | acier inoxydable 1.4301 |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de fonctionnement max. | 95 °C |

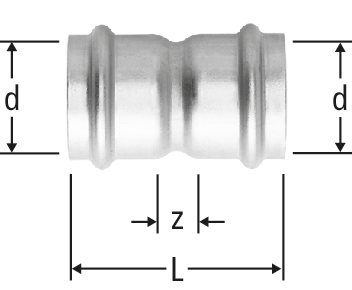

| d | z | L | ζ | Art. n° | RK | VE | suissetec NPK453 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 12 | 56 | 0.4 | 15 | 80320.22 | 22 | 5 | 333.112 |
| ||||
|
|
|||||||||||||
| 18 | 11 | 55 | 0.2 | 18 | 80320.23 | 22 | 5 | 333.113 |
| ||||
|
|
|||||||||||||
| 22 | 13 | 59 | 0.2 | 22 | 80320.24 | 22 | 5 | 333.114 |
| ||||
|
|
|||||||||||||
| 28 | 12 | 60 | 0.2 | 28 | 80320.25 | 22 | 5 | 333.115 |
| ||||
|
|
|||||||||||||
| 35 | 12 | 64 | 0.2 | 35 | 80320.26 | 22 | 5 | 333.116 |
| ||||
|
|
|||||||||||||
| 42 | 12 | 85 | 0.1 | 42 | 80320.27 | 22 | 1 | 333.117 |
| ||||
|
|
|||||||||||||
| 54 | 12 | 93 | 0.1 | 54 | 80320.28 | 22 | 1 | 333.118 |
| ||||
|
|
|||||||||||||
| 76.1 | 25 | 125 | 0.1 | 76.1 | 80320.71 | 24 | 1 | 333.119 |
| ||||
|
|
|||||||||||||
| 88.9 | 25 | 125 | 0.1 | 88.9 | 80320.72 | 24 | 1 | 333.121 |
| ||||
|
|
|||||||||||||
| 108 | 25 | 145 | 0.1 | 108 | 80320.73 | 24 | 1 | 333.122 |
| ||||
|
|
|||||||||||||
CAO / BIM
| Description | Optipress-Industry-Manchon |
| Taille |
|
| Numéro d’article |
80320.22
|
