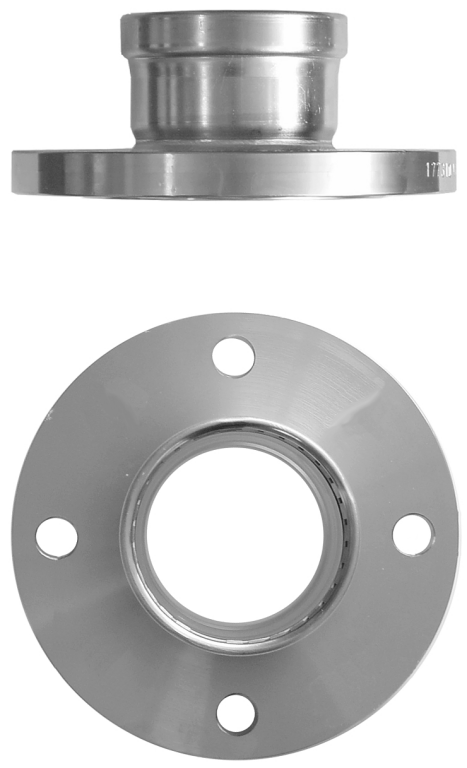

80350 Optipress-Industry-Bride PN 6
| matériau principal | acier inoxydable 1.4301 |
| pression de fonctionnement max. | 6 bar |
| pression nominale | PN 6 |
| température de fonctionnement max. | 95 °C |

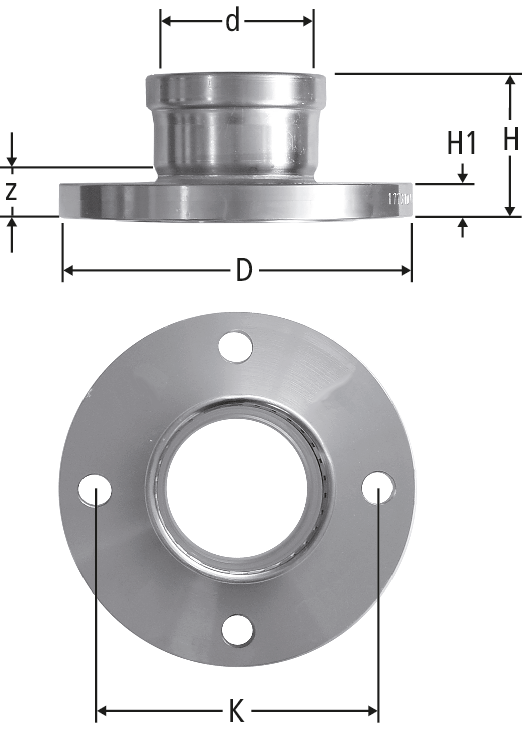

| DN | d | D | z | H | H1 | N | K | ζ | Art. n° | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 35 | 120 | 40 | 66 | 14 | 4x Ø14 | 90 | 0.2 | 35 x 32 | 80350.26 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||||
| 40 | 42 | 130 | 53 | 89 | 14 | 4x Ø14 | 100 | 0.1 | 42 x 40 | 80350.27 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||||
| 50 | 54 | 140 | 53 | 93 | 14 | 4x Ø14 | 110 | 0.1 | 54 x 50 | 80350.28 |
| 22 | 1 | - | ||||
|
|
||||||||||||||||||
| 65 | 76.1 | 160 | 26 | 76 | 14 | 4x Ø14 | 130 | 0.1 | 76.1 x 65 | 80350.72 |
| 24 | 1 | - | ||||
|
|
||||||||||||||||||
| 80 | 88.9 | 190 | 28 | 78 | 16 | 4x Ø18 | 150 | 0.1 | 88.9 x 80 | 80350.73 |
| 24 | 1 | - | ||||
|
|
||||||||||||||||||
| 100 | 108 | 210 | 28 | 88 | 16 | 4x Ø18 | 170 | 0.1 | 108 x 100 | 80350.74 |
| 24 | 1 | - | ||||
|
|
||||||||||||||||||
Indication
N = nombre de trous x diamètre
CAO / BIM
| Description | Optipress-Industry-Bride PN 6 |
| Taille |
|
| Numéro d’article |
80350.26
|
