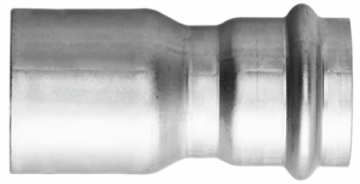

80021 Optipress-Aquaplus-Réduction
avec embout à sertir mâle
| matériau principal | acier inoxydable 1.4401 |
| pression nominale | PN 16 |
| température de service max. | 95 °C |
| d | D | z | L | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 18 | 30 | 52 | 0.9 | 18 x 15 | 80021.24 | 5 |
| 20 | 265.313,333.213 | ||||
|
|
||||||||||||||
| 15 | 22 | 35 | 57 | 1.2 | 22 x 15 | 80021.26 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 18 | 22 | 37 | 59 | 1.2 | 22 x 18 | 80021.27 | 5 |
| 20 | 265.314,333.214 | ||||
|
|
||||||||||||||
| 15 | 28 | 50 | 72 | 1.4 | 28 x 15 | 80021.29 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 18 | 28 | 47 | 69 | 1.4 | 28 x 18 | 80021.30 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 22 | 28 | 41 | 64 | 1.4 | 28 x 22 | 80021.31 | 5 |
| 20 | 265.315,333.215 | ||||
|
|
||||||||||||||
| 18 | 35 | 50 | 72 | 1.3 | 35 x 18 | 80021.32 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 22 | 35 | 52 | 75 | 1.3 | 35 x 22 | 80021.33 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 28 | 35 | 43 | 67 | 1.3 | 35 x 28 | 80021.34 | 5 |
| 20 | 265.316,333.216 | ||||
|
|
||||||||||||||
| 22 | 42 | 65 | 88 | 0.1 | 42 x 22 | 80021.36 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 28 | 42 | 65 | 89 | 0.1 | 42 x 28 | 80021.37 | 5 |
| 20 | - | ||||
|
|
||||||||||||||
| 35 | 42 | 54 | 80 | 0.1 | 42 x 35 | 80021.38 | 5 |
| 20 | 265.317,333.217 | ||||
|
|
||||||||||||||
| 28 | 54 | 75 | 99 | 0.1 | 54 x 28 | 80021.39 | 1 |
| 20 | - | ||||
|
|
||||||||||||||
| 35 | 54 | 71 | 97 | 0.1 | 54 x 35 | 80021.40 | 1 |
| 20 | - | ||||
|
|
||||||||||||||
| 42 | 54 | 65 | 101 | 0.1 | 54 x 42 | 80021.41 | 1 |
| 20 | 265.318,333.218 | ||||
|
|
||||||||||||||
| 54 | 64 | 70 | 110 | 0.1 | 64 x 54 | 80021.71 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 42 | 76.1 | 86 | 123 | 0.1 | 76.1 x 42 | 80021.70 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 54 | 76.1 | 84 | 124 | 0.1 | 76.1 x 54 | 80021.72 | 1 |
| 23 | 265.321,333.219 | ||||
|
|
||||||||||||||
| 64 | 76.1 | 83 | 126 | 0.1 | 76.1 x 64 | 80021.73 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 54 | 88.9 | 90 | 130 | 0.1 | 88.9 x 54 | 80021.74 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 64 | 88.9 | 89 | 132 | 0.1 | 88.9 x 64 | 80021.75 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 76.1 | 88.9 | 81 | 131 | 0.1 | 88.9 x 76.1 | 80021.76 | 1 |
| 23 | 265.322,333.221 | ||||
|
|
||||||||||||||
| 54 | 108 | 109 | 149 | 0.1 | 108 x 54 | 80021.77 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 64 | 108 | 108 | 151 | 0.1 | 108 x 64 | 80021.78 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 76.1 | 108 | 102 | 152 | 0.1 | 108 x 76.1 | 80021.79 | 1 |
| 23 | - | ||||
|
|
||||||||||||||
| 88.9 | 108 | 95 | 145 | 0.1 | 108 x 88.9 | 80021.80 | 1 |
| 23 | 265.323,333.222 | ||||
|
|
||||||||||||||
CAO / BIM
| Description | Optipress-Aquaplus-Réduction |
| Taille |
|
| Numéro d’article |
80021.24
|
