81038 Optipress-Aquaplus-Pièce intermédiaire
avec filetage femelle, avec ergot
| matériau principal | bronze CC246E |
| pression nominale | PN 16 |
| température de service max. | 95 °C |

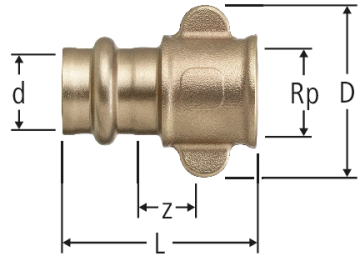

| Rp | d | D | z | L | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 41 | 8 | 45 | 0.4 | 15 x ½ | 81038.21 | 1 |
| 20 | 267.152 | ||||
|
|
|||||||||||||||
| ½ | 18 | 41 | 9 | 46 | 0.2 | 18 x ½ | 81038.23 | 1 |
| 20 | 267.153 | ||||
|
|
|||||||||||||||
| ½ | 22 | 41 | 8 | 47 | 0.2 | 22 x ½ | 81038.25 | 1 |
| 20 | 267.154 | ||||
|
|
|||||||||||||||
CAO / BIM
| Description | Optipress-Aquaplus-Pièce intermédiaire |
| Taille |
|
| Numéro d’article |
81038.21
|
