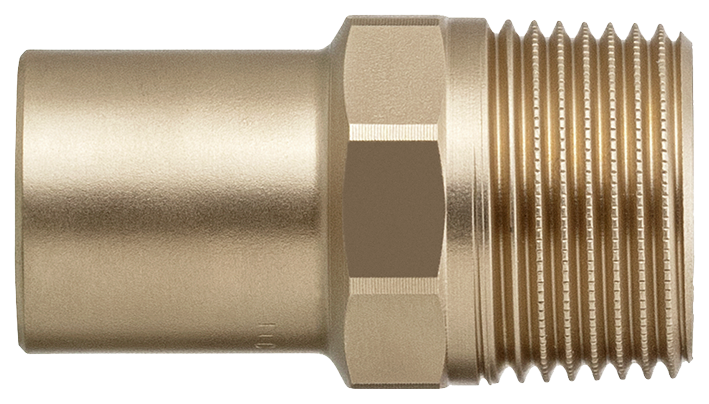

81036 Optipress-Aquaplus-Pièce intermédiaire
avec embout à sertir mâle, avec filetage mâle
| matériau principal | bronze CC246E |
| pression nominale | PN 16 |
| température de service max. | 95 °C |

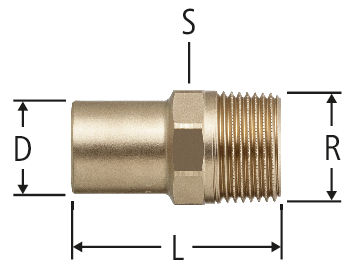

| R | D | L | S | ζ | Art. n° | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 12 | 47 | 22 | 0.7 | 12 x ½ | 81036.20 | 1 |
| 20 | 335.231 |
| ½ | 15 | 49 | 22 | 0.7 | 15 x ½ | 81036.21 | 5 |
| 20 | 267.212,335.232 |
| ½ | 18 | 50 | 22 | 0.5 | 18 x ½ | 81036.22 | 5 |
| 20 | 267.213 |
| ¾ | 18 | 56 | 27 | 0.5 | 18 x ¾ | 81036.23 | 5 |
| 20 | 335.233 |
| ½ | 22 | 53 | 22 | 0.5 | 22 x ½ | 81036.24 | 5 |
| 20 | - |
| ¾ | 22 | 58 | 27 | 0.5 | 22 x ¾ | 81036.25 | 5 |
| 20 | 267.214,335.234 |
| 1 | 28 | 62 | 34 | 0.5 | 28 x 1 | 81036.29 | 5 |
| 20 | 267.215,335.235 |
| 1¼ | 35 | 63 | 43 | 0.4 | 35 x 1¼ | 81036.31 | 5 |
| 20 | 267.216,335.236 |
| 1½ | 42 | 78 | 50 | 0.4 | 42 x 1½ | 81036.33 | 1 |
| 20 | 267.217,335.237 |
CAO / BIM
| Description | Optipress-Aquaplus-Pièce intermédiaire |
| Taille |
|
| Numéro d’article |
81036.20
|
