80034 Optipress-Aquaplus-Pièce intermédiaire

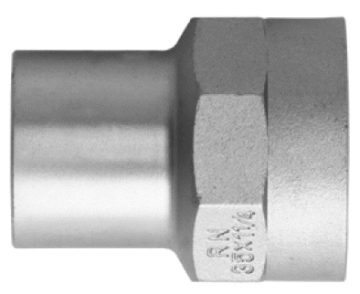

Optipress-Aquaplus-Pièce intermédiaire

Optipress-Aquaplus-Pièce intermédiaire

80034 Optipress-Aquaplus-Pièce intermédiaire
avec embout à sertir mâle, avec filetage femelle

Info

matériau principal	acier inoxydable 1.4401
pression de fonctionnement max.	16 bar
pression nominale	PN 16
température de fonctionnement max.	95 °C

Variantes de produits

Légende

Rp	D	z	L	S	ζ		Art. n°	RK	VE	suissetec NPK426	suissetec NPK453	CHF	Commander
15 x ½ 15 x ½	½	15	38	53	26	0.4	15 x ½	80034.21	20	5	267.232	335.322		80034.21 Commander pcs.
18 x ½ 18 x ½	½	18	38	53	26	0.2	18 x ½	80034.22	20	5	267.233			80034.22 Commander pcs.
18 x ¾ 18 x ¾	¾	18	38	55	33	0.2	18 x ¾	80034.23	20	5		335.323		80034.23 Commander pcs.
22 x ½ 22 x ½	½	22	39	54	26	0.2	22 x ½	80034.24	20	5				80034.24 Commander pcs.
22 x ¾ 22 x ¾	¾	22	39	55	33	0.2	22 x ¾	80034.25	20	5	267.234	335.324		80034.25 Commander pcs.
28 x ¾ 28 x ¾	¾	28	40	56	33	0.2	28 x ¾	80034.28	20	5				80034.28 Commander pcs.
28 x 1 28 x 1	1	28	40	59	40	0.2	28 x 1	80034.29	20	5	267.235	335.325		80034.29 Commander pcs.
35 x 1¼ 35 x 1¼	1¼	35	42	64	50	0.2	35 x 1¼	80034.31	20	5	267.236	335.326		80034.31 Commander pcs.
42 x 1½ 42 x 1½	1½	42	54	75	60	0.1	42 x 1½	80034.33	20	1	267.237	335.327		80034.33 Commander pcs.
54 x 2 54 x 2	2	54	61	87	70	0.1	54 x 2	80034.35	20	1	267.238	335.328		80034.35 Commander pcs.

Tout dans le panier

CAO / BIM

Description	Optipress-Aquaplus-Pièce intermédiaire
Taille
Numéro d’article	80034.21

Téléchargements CAD
